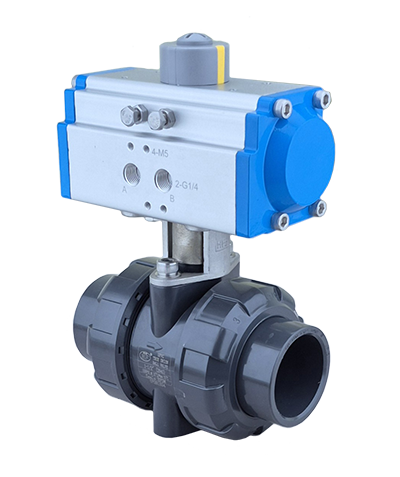

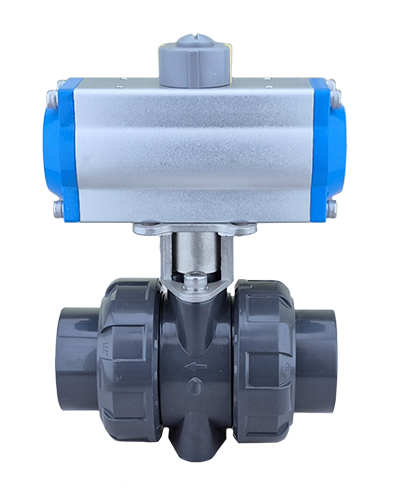

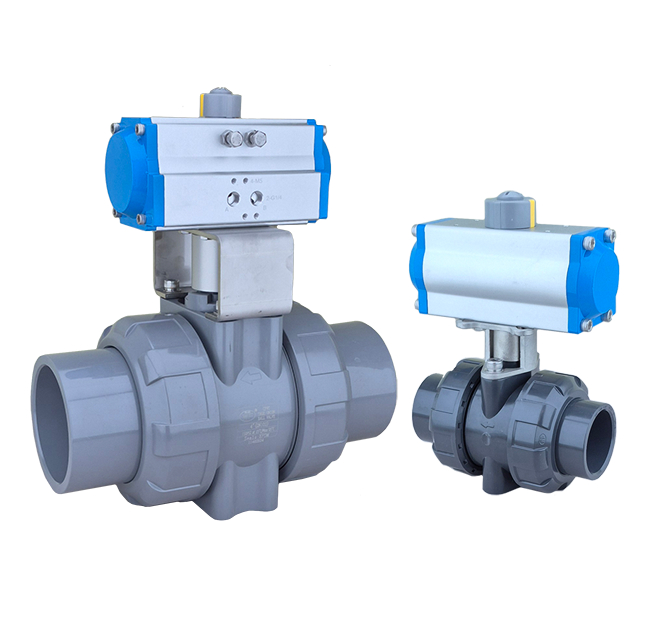

Комплектация: двухходовой полнопроходной разборный c разъемными муфтами шаровой кран из ПВХ и неполнооборотный пневматический привод. Пневмопривод монтируется на шаровой кран с использованием соединительного модуля из нержавеющей стали.
Применение: дистанционный контроль потоков жидкостей и газов в трубопроводах из ПВХ на предприятиях и объектах различных отраслей промышленности, возможно использовать на агрессивных средах.
Для получения счета на оплату, коммерческого предложения, информации по наличию на данное оборудование присылайте на почту info@spcontrol.ru выбранные Вами коды для заказа из таблиц на этой странице нашего сайта. Обязательно укажите нужное количество для каждой позиции. Так же в запросе должны быть реквизиты вашего юридического лица или ИП и указано контактное лицо.
При желании предварительно можете получить информацию по наличию интересующих Вас позиций по телефону +7 (495) 771-08-84 или в чате на сайте.
| Диаметр условный (DN): | 15,20,25,32,40,50,65,80,100 мм |
| Присоединение к трубопроводу: |
муфта разъемная с раструбами |
| Материал корпуса и шара: |
PVC-U PVC-С (по запросу) |
| Уплотнение шара: | PTFE (тефлон) |
| Уплотнение муфт, корпуса и штока: | EPDM, FPM (подобрать по таблице химической устойчивости) |
| Давление рабочей среды: | от 0 до 10 бар |
| Температура рабочей среды: |
PVC-U от 0 до +60С PVC-С от 0 до +80С |
Особенности:
Применение: различные нейтральные и агрессивные рабочие среды
Характеристики пневмоприводов:
Два типа пневмоприводов, двойного действия (воздух/воздух) и одинарного действия (воздух/пружина)
Пневмоприводы имеют двустороннюю регулировку крайних положений привода
Не требует обслуживания в течение всего диапазона гарантированного количества срабатываний
Гарантийное количество срабатываний пневмопривода составляет не менее 600000 циклов
Пневмоприводы одинарного и двойного действия могут быть легко преобразованы один в другой путём извлечения или установки пружинных картриджей
Возможна установка электромагнитного пневмораспределитля и блока с механическими концевыми выключателями (см. таблица для заказа ниже)
Возможна установка электропнематического позиционера (вход. сигнал 4-20 мА) для регулирования потока рабочей среды (см. таблица для заказа ниже)
|
d, мм (должен соответствовать внешнему диаметру вашего трубопровода из ПВХ) |
DN, мм |
Тип пневмопривода |
Код для заказа |
Цена с НДС |
|
20 |
15 |
двойного действия (воздух/воздух) |
22PVCER20DV40 |
9030,00 руб. |
|
одинарного действия (воздух/пружина) |
22PVCER20PR52 |
12915,00 руб. | ||
|
25 |
20 |
двойного действия (воздух/воздух) |
22PVCER25DV40 |
9765,00 руб. |
|
одинарного действия (воздух/пружина) |
22PVCER25PR52 |
13650,00 руб. | ||
|
32 |
25 |
двойного действия (воздух/воздух) |
22PVCER32DV40 |
10080,00 руб. |
|
одинарного действия (воздух/пружина) |
22PVCER32PR52 |
14070,00 руб. | ||
|
40 |
32 |
двойного действия (воздух/воздух) |
22PVCER40DV40 |
11130,00 руб. |
|
одинарного действия (воздух/пружина) |
22PVCER40PR52 |
15330,00 руб. | ||
|
50 |
40 |
двойного действия (воздух/воздух) |
22PVCER50DV40 |
11970,00 руб. |
|
одинарного действия (воздух/пружина) |
22PVCER50PR52 |
16065,00 руб. | ||
|
63 |
50 |
двойного действия (воздух/воздух) |
22PVCER63DV40 |
13440,00 руб. |
|
одинарного действия (воздух/пружина) |
22PVCER63PR52 |
17430,00 руб. | ||
|
75 |
65 |
двойного действия (воздух/воздух) |
22PVCER75DV52 |
23310,00 руб. |
|
одинарного действия (воздух/пружина) |
22PVCER75PR63 |
27720,00 руб. | ||
|
90 |
80 |
двойного действия (воздух/воздух) |
22PVCER90DV52 |
29400,00 руб. |
|
одинарного действия (воздух/пружина) |
22PVCER90PR75 |
36540,00 руб. | ||
|
110 |
100 |
двойного действия (воздух/воздух) |
22PVCER110DV63 |
43890,00 руб. |
|
одинарного действия (воздух/пружина) |
22PVCER110PR75 |
55020,00 руб. |
|
d, мм (должен соответствовать внешнему диаметру вашего трубопровода из ПВХ) |
DN, мм |
Тип пневмопривода |
Код для заказа |
Цена с НДС |
|
20 |
15 |
двойного действия (воздух/воздух) |
22PVCFR20DV40 |
9870,00 руб. |
|
одинарного действия (воздух/пружина) |
22PVCFR20PR52 |
14175,00 руб. | ||
|
25 |
20 |
двойного действия (воздух/воздух) |
22PVCFR25DV40 |
10710,00 руб. |
|
одинарного действия (воздух/пружина) |
22PVCFR25PR52 |
14385,00 руб. | ||
|
32 |
25 |
двойного действия (воздух/воздух) |
22PVCFR32DV40 |
11130,00 руб. |
|
одинарного действия (воздух/пружина) |
22PVCFR32PR52 |
15540,00 руб. | ||
|
40 |
32 |
двойного действия (воздух/воздух) |
22PVCFR40DV40 |
12390,00 руб. |
|
одинарного действия (воздух/пружина) |
22PVCFR40PR52 |
16905,00 руб. | ||
|
50 |
40 |
двойного действия (воздух/воздух) |
22PVCFR50DV40 |
13230,00 руб. |
|
одинарного действия (воздух/пружина) |
22PVCFR50PR52 |
17955,00 руб. | ||
|
63 |
50 |
двойного действия (воздух/воздух) |
22PVCFR63DV40 |
14910,00 руб. |
|
одинарного действия (воздух/пружина) |
22PVCFR63PR52 |
19530,00 руб. | ||
|
75 |
65 |
двойного действия (воздух/воздух) |
22PVCFR75DV52 |
25725,00 руб. |
|
одинарного действия (воздух/пружина) |
22PVCFR75PR63 |
30555,00 руб. | ||
|
90 |
80 |
двойного действия (воздух/воздух) |
22PVCFR90DV52 |
32445,00 руб. |
|
одинарного действия (воздух/пружина) |
22PVCFR90PR75 |
40215,00 руб. | ||
|
110 |
100 |
двойного действия (воздух/воздух) |
22PVCFR110DV63 |
48300,00 руб. |
|
одинарного действия (воздух/пружина) |
22PVCFR110PR75 |
60480,00 руб. |
| Наименование | Код для заказа | Цена с НДС | Изображение |
| Электромагнитные пневмораспределители | |||
|
3/2-ходовой, крепление к пневмоприводу по стандарту Namur, подключение воздуха отверстие с внутренней резьбой G1/4", IP65, 1,5-8 бар, 24V/DC Применяется для упраления пневмоприводом одинарного действия (воздух/пружина) |
32RAS2400 | 1470,00 руб. |
 |
|
3/2-ходовой, крепление к пневмоприводу по стандарту Namur, подключение воздуха отверстие с внутренней резьбой G1/4", IP65, 1,5-8 бар, 24V/АC Применяется для упраления пневмоприводом одинарного действия (воздух/пружина) |
32RAS2450 | 1470,00 руб. | |
|
3/2-ходовой, крепление к пневмоприводу по стандарту Namur, подключение воздуха отверстие с внутренней резьбой G1/4", IP65, 1,5-8 бар, 220V/АC Применяется для упраления пневмоприводом одинарного действия (воздух/пружина) |
32RAS23050 | 1470,00 руб. | |
|
5/2-ходовой, крепление к пневмоприводу по стандарту Namur, подключение воздуха отверстие с внутренней резьбой G1/4", IP65, 1,5-8 бар, 24V/DC Применяется для упраления пневмоприводом двойного действия (воздух/воздух) |
52RAS2400 | 1575,00 руб. | |
|
5/2-ходовой, крепление к пневмоприводу по стандарту Namur, подключение воздуха отверстие с внутренней резьбой G1/4", IP65, 1,5-8 бар, 24V/АC Применяется для упраления пневмоприводом двойного действия (воздух/воздух) |
52RAS2450 | 1575,00 руб. | |
|
5/2-ходовой, крепление к пневмоприводу по стандарту Namur, подключение воздуха отверстие с внутренней резьбой G1/4", IP65, 1,5-8 бар, 220V/АC Применяется для упраления пневмоприводом двойного действия (воздух/воздух) |
52RAS23050 | 1575,00 руб. | |
| Блок механических концевых выключателей | |||
|
Постоянный/переменный ток максимум 250В, 5А, дополнительная визуальная индикация Устанавливается на пневмопривод, предназначен для формирования электрического сигнала обратной связи для крайних положений шарового крана.
|
GTMEX | 2940,00 руб. |
 |
| Электропневматический позиционер | |||
|
Входящий сигнал 4-20 мА, давление воздуха до 7 бар, класс защиты IP66 Устанавливается на пневмопривод, дает возможность осуществлять плавное пошаговое открытие/закрытие шарового крана управляющим сигналом 4-20 мА, тем самым регулировать расход рабочей среды. |
EPP1 | 52185,00 руб. |
 |
| Глушители пневматические | |||
|
Глушитель, резьба G1/4 Устанавливается в отверстие для сброса воздуха у пневмораспределителя, снижает звук выброса воздуха и рассеивает направленную струю воздуха. |
GL14 | 126,00 руб. |
 |
|
Глушитель с дросселем (регулировка гайка-контргайка), резьба G1/4 Устанавливается в отверстие для сброса воздуха у пневмораспределителя, Регулирует поток сброса воздуха, тем самым возможно регулировать скорость закрытия шарового крана с пневмоприводом. Так же снижает звук выброса воздуха и рассеивает направленную струю воздуха.
|
GLR14 | 210,00 руб. |
 |
|
Глушитель с дросселем (регулировка гайка-пружина), резьба G1/4 Устанавливается в отверстие для сброса воздуха у пневмораспределителя, Регулирует поток сброса воздуха, тем самым возможно регулировать скорость закрытия шарового крана с пневмоприводом. Так же снижает звук выброса воздуха и рассеивает направленную струю воздуха.
|
GLD14 | 210,00 руб. |
 |
| Трубка пневматическая | |||
| Трубка пневматическая, материал полиуретан, внешний диаметр 6 мм, внутренний диаметр 4 мм, бухта 100 метров | PU64B100 | 5565,00 руб. |
 |
| Трубка пневматическая, материал полиуретан, внешний диаметр 8 мм, внутренний диаметр 6 мм, бухта 100 метров | PU86B100 | 7350,00 руб. | |
| Трубка пневматическая, материал полиуретан, внешний диаметр 10 мм, внутренний диаметр 8 мм, бухта 100 метров | PU108B100 | 9345,00 руб. | |
| Фильтры-регуляторы воздуха | |||
|
Компактный фильтр-регулятор модель GC2-02, максимальное давление на входе 10 бар, настраиваемое давление 1,5-10 бар, тонкость фильтрации 20 мкм, пропускная способность - 3000 л/мин, подключение воздуха отверстия с внутренней резьбой G 1/4", оснащен автоматическим сбросом конденсата. Применяется для подготовки сжатого воздуха в пневмоприводах различного назначения. |
FR01 | 5040,00 руб. |
 |
|
Фильтр-регулятор модель SFC200, максимальное давление на входе 10 бар, настраиваемое давление 0,5-10 бар, тонкость фильтрации 20 мкм, пропускная способность - 1750 л/мин, подключение воздуха отверстия с внутренней резьбой G 1/4" Применяется для подготовки сжатого воздуха в пневмоприводах различного назначения. |
FR02 | 3570,00 руб. |
 |
| Адаптеры для пневматической трубки | |||
|
Адаптер прямой, внешняя резьба G1/4" - цанга под трубку с внешним диаметром 6 мм Применяется для присоединения пневматической трубки с внешним диаметром 6 мм к отверстию с внутренней резьбой G1/4" |
AP146 | 105,00 руб. |
 |
|
Адаптер прямой, внешняя резьба G1/4" - цанга под трубку с внешним диаметром 8 мм Применяется для присоединения пневматической трубки с внешним диаметром 8 мм к отверстию с внутренней резьбой G1/4" |
AP148 | 126,00 руб. | |
|
Адаптер прямой, внешняя резьба G1/4" - цанга под трубку с внешним диаметром 10 мм Применяется для присоединения пневматической трубки с внешним диаметром 10 мм к отверстию с внутренней резьбой G1/4" |
AP1410 | 157.5,00 руб. | |
|
Адаптер угловой вращающейся, внешняя резьба G1/4" - цанга под трубку с внешним диаметром 6 мм Применяется для присоединения пневматической трубки с внешним диаметром 6 мм к отверстию с внутренней резьбой G1/4" |
АРL146 | 273,00 руб. |
 |
|
Адаптер угловой вращающейся, внешняя резьба G1/4" - цанга под трубку с внешним диаметром 8 мм Применяется для присоединения пневматической трубки с внешним диаметром 8 мм к отверстию с внутренней резьбой G1/4" |
АРL148 | 315,00 руб. | |
|
Адаптер угловой вращающейся c дросселем, внешняя резьба G1/4" - цанга под трубку с внешним диаметром 6 мм Применяется для присоединения пневматической трубки с внешним диаметром 6 мм к отверстию с внутренней резьбой G1/4", встроенный дроссель дает возможность регулировать поток проходящего через адаптер воздуха |
АРLR146 | 420,00 руб. |
 |
|
Адаптер прямой соединительный, два порта с цангой под трубку с внешним диаметром 6 мм Применяется для соединения двух пневматических трубок с внешним диаметром 6 мм |
А6 | 105,00 руб. |
 |
|
Адаптер прямой соединительный, два порта с цангой под трубку с внешним диаметром 8 мм Применяется для соединения двух пневматических трубок с внешним диаметром 8 мм |
А8 | 126,00 руб. | |
|
Адаптер прямой соединительный, два порта с цангой под трубку с внешним диаметром 10 мм Применяется для соединения двух пневматических трубок с внешним диаметром 10 мм |
А10 | 157.5,00 руб. | |
|
Тройник соединительный, три порта с цангой под трубку с внешним диаметром 6 мм Применяется для соединения трех пневматических трубок с внешним диаметром 6 мм |
АТ6 | 157.5,00 руб. |
 |
|
Тройник соединительный, три порта с цангой под трубку с внешним диаметром 8 мм Применяется для соединения трех пневматических трубок с внешним диаметром 8 мм |
АТ8 | 178.5,00 руб. | |
|
Тройник соединительный, три порта с цангой под трубку с внешним диаметром 10 мм Применяется для соединения трех пневматических трубок с внешним диаметром 10 мм |
АТ10 | 199.5,00 руб. | |
|
Тройник соединительный, два порта с цангой под трубку с внешним диаметром 6 мм - один порт внешняя резьба G1/4" Применяется для соединения двух пневматических трубок с внешним диаметром 6 мм к отверстию с внутренней резьбой G1/4" |
АТR6 | 178.5,00 руб. |
 |
|
Тройник соединительный, два порта с цангой под трубку с внешним диаметром 8 мм - один порт внешняя резьба G1/4" Применяется для соединения двух пневматических трубок с внешним диаметром 8 мм к отверстию с внутренней резьбой G1/4" |
АТR8 | 210,00 руб. | |
|
Тройник соединительный, два порта с цангой под трубку с внешним диаметром 10 мм - один порт внешняя резьба G1/4" Применяется для соединения двух пневматических трубок с внешним диаметром 10 мм к отверстию с внутренней резьбой G1/4" |
АТR10 | 262.5,00 руб. | |
|
Четверник соединительный, четыре порта с цангой под трубку с внешним диаметром 6 мм Применяется для соединения четырех пневматических трубок с внешним диаметром 6 мм |
АА6 | 189,00 руб. |
 |
|
Четверник соединительный, четыре порта с цангой под трубку с внешним диаметром 8 мм Применяется для соединения четырех пневматических трубок с внешним диаметром 8 мм |
АА8 | 210,00 руб. | |
|
Четверник соединительный, четыре порта с цангой под трубку с внешним диаметром 10 мм Применяется для соединения четырех пневматических трубок с внешним диаметром 10 мм |
АА10 | 231,00 руб. | |
|
Пятерник соединительный (гребенка), пять портов с цангой под трубку с внешним диаметром 6 мм Применяется для соединения пяти пневматических трубок с внешним диаметром 6 мм |
ААА6 | 231,00 руб. |
 |
|
Пятерник соединительный (гребенка), пять портов с цангой под трубку с внешним диаметром 8 мм Применяется для соединения пяти пневматических трубок с внешним диаметром 8 мм |
ААА8 |
262.5,00 руб. |
|
Габаритные размеры (мм) и вес (кг) |
|||||||||||
|
d |
DN |
Тип пневмопривода |
Н1 |
Н2 |
H3 |
Н |
W |
L |
L1 |
L2 |
Вес |
|
20 |
15 |
воздух/воздух |
27 |
47 |
86 |
160 |
60 |
92 |
124 |
25 |
1,3 |
|
воздух/пружина |
27 |
47 |
98 |
172 |
68 |
92 |
164 |
25 |
2,3 |
||
|
25 |
20 |
воздух/воздух |
27 |
47 |
86 |
160 |
60 |
95 |
124 |
25 |
1,3 |
|
воздух/пружина |
27 |
47 |
98 |
172 |
68 |
95 |
164 |
25 |
2,3 |
||
|
32 |
25 |
воздух/воздух |
30 |
56 |
86 |
172 |
60 |
110 |
124 |
25 |
1,3 |
|
воздух/пружина |
30 |
56 |
98 |
184 |
68 |
110 |
164 |
25 |
2,3 |
||
|
40 |
32 |
воздух/воздух |
36 |
67 |
86 |
189 |
60 |
123 |
124 |
25 |
1,4 |
|
воздух/пружина |
36 |
67 |
98 |
201 |
68 |
123 |
164 |
25 |
2,4 |
||
|
50 |
40 |
воздух/воздух |
44 |
73 |
86 |
203 |
60 |
146 |
124 |
45 |
1,7 |
|
воздух/пружина |
44 |
73 |
98 |
215 |
68 |
146 |
164 |
45 |
2,7 |
||
|
63 |
50 |
воздух/воздух |
51 |
80 |
86 |
217 |
60 |
157 |
124 |
45 |
1,9 |
|
воздух/пружина |
51 |
80 |
98 |
244 |
68 |
157 |
164 |
45 |
3,4 |
||
|
75 |
65 |
воздух/воздух |
64 |
97 |
86 |
247 |
60 |
183 |
124 |
45 |
2,6 |
|
воздух/пружина |
64 |
97 |
98 |
274 |
80 |
183 |
181 |
45 |
4,1 |
||
|
90 |
80 |
воздух/воздух |
85 |
152 |
98 |
335 |
68 |
233 |
164 |
70 |
3,2 |
|
воздух/пружина |
85 |
152 |
125 |
362 |
97 |
233 |
207 |
70 |
5,5 |
||
|
110 |
100 |
воздух/воздух |
105 |
176 |
113 |
394 |
79 |
254 |
181 |
70 |
4,5 |
|
воздух/пружина |
105 |
176 |
135 |
416 |
112 |
254 |
213 |
70 |
6,8 |
||
