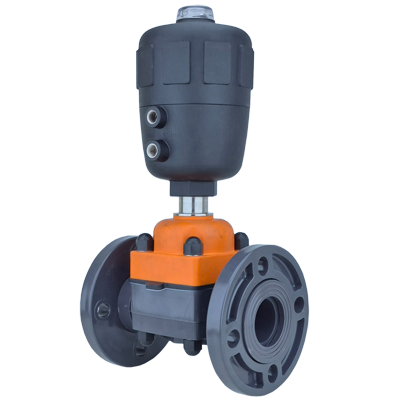

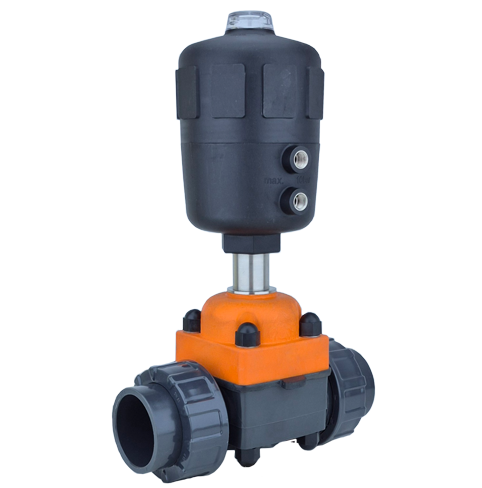

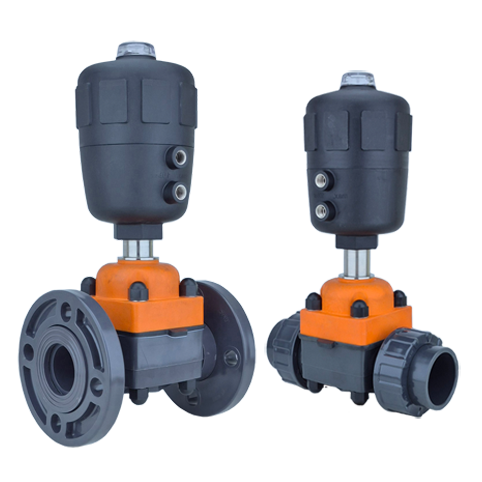

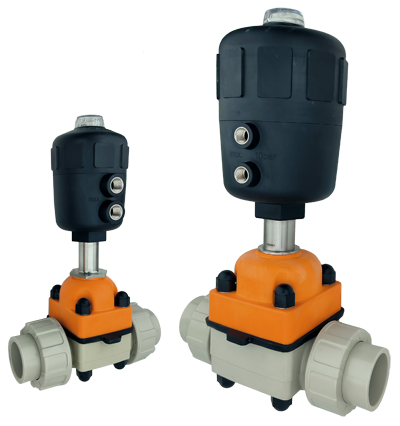

Мембранный клапан из ПВХ с пневмоприводом тип 22M от 12600 руб.

Двухходовой мембранный клапан из ПВХ с пневматическим приводом одинарного действия (воздух/пружина). Этот клапан является хорошей заменой мембранным клапанам европейских производителей, таких как Georg Fischer, Burkert, GEMU, которые покинули российский рынок.

Мембранный клапан из ПВХ с пневмоприводом тип 22M  от 12600 руб. Мембранный клапан из ПВХ с пневмоприводом тип 22M  от 12600 руб. Мембранный клапан из ПВХ с пневмоприводом тип 22M  от 12600 руб.
Мембранный клапан из ПВХ с пневмоприводом тип 22M  от 12600 руб. Мембранный клапан из ПВХ с пневмоприводом тип 22M  от 12600 руб. Мембранный клапан из ПВХ с пневмоприводом тип 22M  от 12600 руб.

Для получения счета на оплату, коммерческого предложения, информации по наличию на данное оборудование присылайте на почту info@spcontrol.ru выбранные Вами коды для заказа из таблиц на этой странице нашего сайта. Обязательно укажите нужное количество для каждой позиции. Так же в запросе должны быть реквизиты вашего юридического лица или ИП и указано контактное лицо.

При желании предварительно можете получить информацию по наличию интересующих Вас позиций по телефону +7 (495) 771-08-84 или в чате на сайте.

Технические характеристики:

Функция нормально закрытый
Материал корпуса:  НПВХ (PVC-U)
Материал мембрны:   EPDM
Материал привода:  полиамид (РА)
Проходное сечение DN:

15, 20, 25, 32, 40, 50 мм

Присоединение к трубопроводу:

Муфта разъемная с раструбами под склейку

d20 - 63 мм

Диапазон рабочего давления:  от 0 до 10 бар
Температура рабочей среды:

0 до + 60°С

Пневмопривод: одинарного действия (пружины на закрытие)

 Давление воздуха для

подачи в пневмопривод:

мин 5 бар

Подключение воздуха в пневмоприводе: отверстие с внут. резьбой G1/4

Особенности:

- высокая пропускная способность
- отсудствие застойных зон

Применение: нейтральные и агрессивные жидкости

Таблица для заказа

d, мм

(должен соответствовать внешнему диаметру вашего трубопровода из ПВХ)

DN, мм



Расход,

м3/час

Код для заказа

Цена с НДС, руб.

20

15

3

22MPVCER20PR

12600

25

20

7

22MPVCER25PR

14700

32

25

11

22MPVCER32PR

16800

40

32

18

22MPVCER40PR

18900

50

40

26

22MPVCER50PR

38115

63

50

43

22MPVCER63PR

39900

Габаритные размеры:



Габаритные размеры (мм) и вес (кг)

d

DN

Н1

Н2

H3

Н

W

L

L1

L2

Вес

20

15

21

65 104 190 65 76 140 70 0,7

25

20

27

65 104 196 65 76 145 70 0,9

32

25

31

95 130 256 82 92 177 80 1,6

40

32

38

95 130 263 82 92 185 80 1,9

50

40

45

130 200 375 130 138 245 110 5,3

63

50

60

130 200 390 130 138 260 110 5,9
