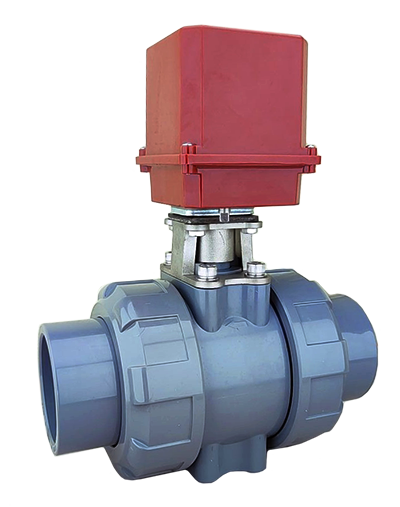

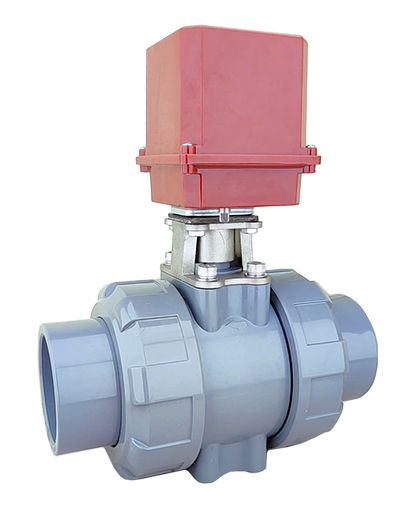

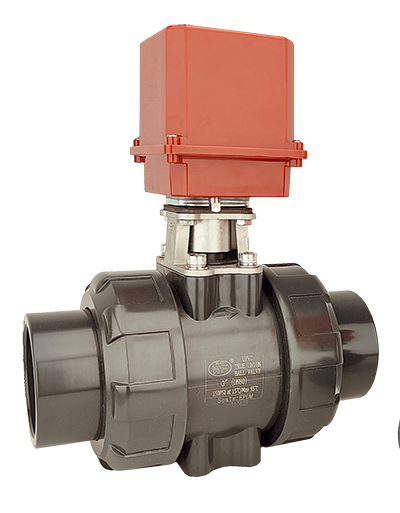

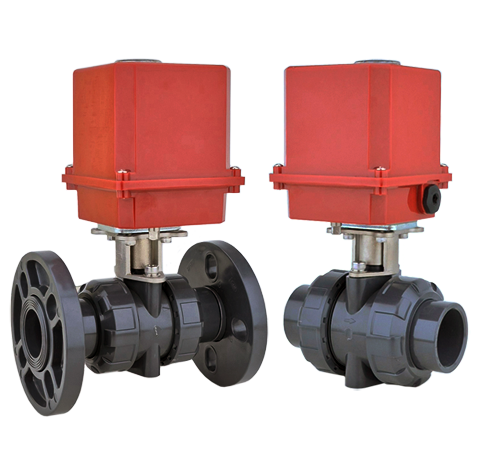

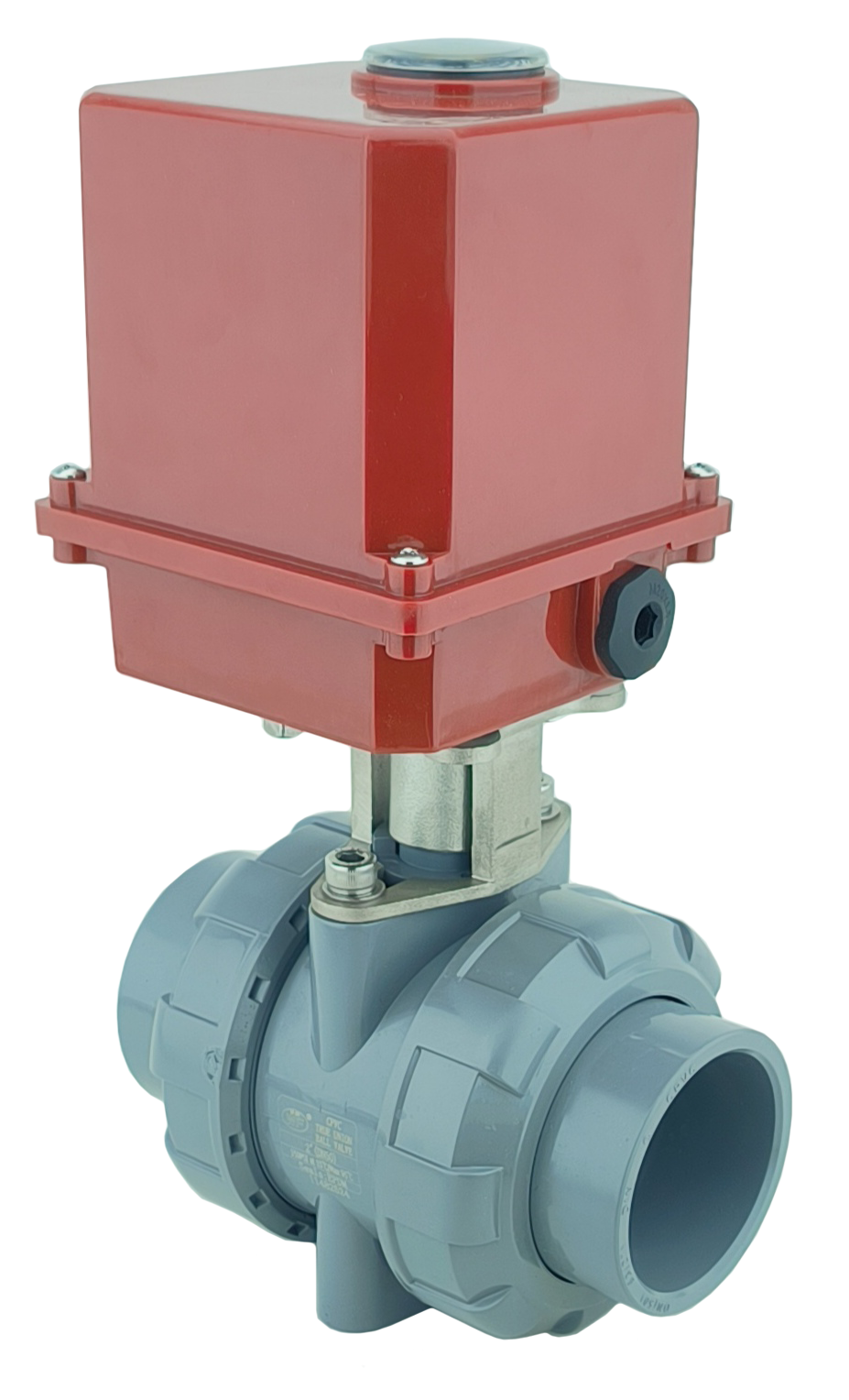

Двухходовые шаровые краны из ПВХ Georg Fischer (Швейцария) с сервоприводом Jexme (Тайвань)

Комплектация: двухходовой полнопроходной разборный c разъемными муфтами шаровой кран из ПВХ производство Georg Fischer (Швейцария) и неполнооборотный электрический привод производство JEXME (Тайвань). Электропривод монтируется на шаровой кран с использованием соединительного модуля. Электроприводами JEXME мы комплектуем шаровые краны с 2014 года, они зарекомендовали себя, как надежные и удобные в использовании электропривода общепромышленного назначения. Благодаря их преимуществам, таким как компактные размеры, удобное электроподключение, высокий класс пылевлагозащищенности, большой ресурс работы, их возможно использовать на объектах в разных областях промышленности и хозяйственной деятельности.

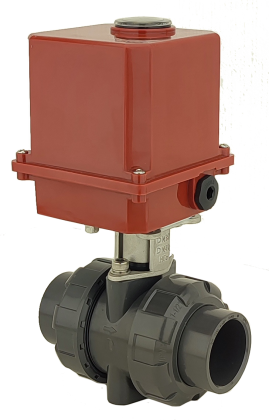

Двухходовые шаровые краны из ПВХ Georg Fischer (Швейцария) с сервоприводом Jexme (Тайвань) Двухходовые шаровые краны из ПВХ Georg Fischer (Швейцария) с сервоприводом Jexme (Тайвань)
Двухходовые шаровые краны из ПВХ Georg Fischer (Швейцария) с сервоприводом Jexme (Тайвань) Двухходовые шаровые краны из ПВХ Georg Fischer (Швейцария) с сервоприводом Jexme (Тайвань)

Внимание!

С данными электроприводами также поставляются шаровые краны из:

латуни посмотреть

нерж. стали посмотреть

полипропилена посмотреть

ПВДФ посмотреть

Просмотр в 3D

Характеристики шаровых кранов:

Диаметр условный (DN): 10,15,20,25,32,40,50,65,80 мм
Присоединение к трубопроводу:

муфта разъемная с раструбами
под склейку d 16 – 90
муфта разъемная с внутренней
резьбой  G 3/8˝ - 3˝

Материал корпуса и шара: PVC-U, PVC-С (по запросу)
Уплотнение шара: PTFE (тефлон)
Уплотнение муфт, корпуса и штока:  EPDM, FPM (подобрать по таблице химической устойчивости
Давление рабочей среды: от 0 до 10 бар
Температура рабочей среды:

PVC-U от 0 до +60С

PVC-С от 0 до +80С

Особенности:

  • полная герметичность и низкий крутящий момент благодаря высокоточной обработке каждой детали крана
  • противовыбросовый шток крана с двойным уплотнением
  • разборный корпус, возможно производить замену изношенных частей, таблица для заказа ремкомплектов внизу этой страницы
  • монтажные резьбовые вставки из нержавеющей стали для дополнительной фиксации крана

Применение: различные нейтральные и агрессивные рабочие среды

Характеристики электроприводов:

Возможное  электропитание:  220/AC, 24/AC/DC и 24/DC

Класс защиты электроприводов - IP67, полная защита от пыли, кратковременное погружение в воду на глубину до 1 м

Наличие дополнительных концевых выключателей для обратной связи

Корпус из алюминиевого сплава и крышка из поликарбоната, которые обеспечивают надежную защиту от ударов и воздействия окружающей среды

Наличие ручного дублера у электроприводов, для открытия или закрытия крана при отсутствии электричества

Материал шестерней редуктора и ручного дублера – сталь

Полное техническое описание PDF

Таблица для заказа кранов с муфтой под склейку, уплотнения EPDM

d, мм

(должен соответствовать внешнему диаметру вашего трубопровода из ПВХ)

Ду, мм

(должен соответствовать внутреннему диаметру вашего трубопровода из ПВХ)

Время открытия/

закрытия

Электропитание

привода

Код для заказа

Цена

с НДС, руб.

16

10

1

220/AC

22PVCER1622001

30780

4

220/AC

22PVCER1622004

34295

12

220/AC

22PVCER1622012

27265

12

24/AC/DC

22PVCER1624U12

30590

12

24/DC

22PVCER1624D12

30685

20

15

1

220/AC

22PVCER2022001

30970

4

220/AC

22PVCER2022004

34485

12

220/AC

22PVCER2022012

27550

12

24/AC/DC

22PVCER2024U12

29450

12

24/DC

22PVCER2024D12

29545

25

20

1

220/AC

22PVCER2522001

31350

4

220/AC

22PVCER2522004

34865

12

220/AC

22PVCER2522012

27835

12

24/AC/DC

22PVCER2524U12

30210

12

24/DC

22PVCER2524D12

30305

32

25

1

220/AC

22PVCER3222001

32015

4

220/AC

22PVCER3222004

35530

12

220/AC

22PVCER3222012

28500

12

24/AC/DC

22PVCER3224U12

30970

12

24/DC

22PVCER3224D12

31065

40

32

1

220/AC

22PVCER4022001

33250

4

220/AC

22PVCER4022004

36765

12

220/AC

22PVCER4022012

29735

12

24/AC/DC

22PVCER4024U12

32205

12

24/DC

22PVCER4024D12

32300

50

40

4

220/AC

22PVCER5022004

38855

12

220/AC

22PVCER5022012

31730

12

24/AC/DC

22PVCER5024U12

34200

12

24/DC

22PVCER5024D12

34295

63

50

4

220/AC

22PVCER6322004

39995

12

220/AC

22PVCER6322012

32965

12

24/AC/DC

22PVCER6324U12

35435

12

24/DC

22PVCER6324D12

35530

75

65

12

220/AC

22PVCER7522012

53770

16

24/AC/DC

22PVCER7524U16

56715

16

24/DC

22PVCER7524D16

55100

90

80

12

220/AC

22PVCER9022012

58045

16

24/AC/DC

22PVCER9024U16

60990

16

24/DC

22PVCER9024D16

61940

 Таблица для заказа кранов с муфтой под склейку, уплотнения FPM

d, мм

(должен соответствовать внешнему диаметру вашего трубопровода из ПВХ)

Ду, мм

(должен соответствовать внутреннему диаметру вашего трубопровода из ПВХ)

Время открытия/

закрытия

Электропитание

привода

Код для заказа

Цена

с НДС, руб.

16

10

1

220/AC

22PVCFR1622001

31540

4

220/AC

22PVCFR1622004

35055

12

220/AC

22PVCF1622012

28120

12

24/AC/DC

22PVCFR1624U12

31445

12

24/DC

22PVCFR1624D12

31540

20

15

1

220/AC

22PVCFR2022001

32015

4

220/AC

22PVCFR2022004

35530

12

220/AC

22PVCFR2022012

28595

12

24/AC/DC

22PVCFR2024U12

30495

12

24/DC

22PVCFR2024D12

30590

25

20

1

220/AC

22PVCFR2522001

32395

4

220/AC

22PVCFR2522004

35910

12

220/AC

22PVCFR2522012

28880

12

24/AC/DC

22PVCFR2524U12

31255

12

24/DC

22PVCFR2524D12

31350

32

25

1

220/AC

22PVCFR3222001

33345

4

220/AC

22PVCFR3222004

36860

12

220/AC

22PVCFR3222012

29545

12

24/AC/DC

22PVCFR3224U12

32300

12

24/DC

22PVCFR3224D12

32395

40

32

1

220/AC

22PVCFR4022001

34770

4

220/AC

22PVCFR4022004

38285

12

220/AC

22PVCFR4022012

31255

12

24/AC/DC

22PVCFR4024U12

33725

12

24/DC

22PVCFR4024D12

33820

50

40

4

220/AC

22PVCFR5022004

40470

12

220/AC

22PVCFR5022012

33345

12

24/AC/DC

22PVCFR5024U12

35815

12

24/DC

22PVCFR5024D12

35910

63

50

4

220/AC

22PVCFR6322004

43035

12

220/AC

22PVCFR6322012

36005

12

24/AC/DC

22PVCFR6324U12

38475

12

24/DC

22PVCFR6324D12

38570

75

65

12

220/AC

22PVCFR7522012

57570

16

24/AC/DC

22PVCFR7524U16

60515

16

24/DC

22PVCFR7524D16

58900

90

80

12

220/AC

22PVCFR9022012

64410

16

24/AC/DC

22PVCFR9024U16

67355

16

24/DC

22PVCFR9024D16

68305

Таблица для заказа кранов c внутренней резьбой, уплотнения EPDM

Резьба

Ду, мм

Время открытия/

закрытия

Электропитание

привода

Код для заказа

Цена

с НДС, руб.

G3/8

10

1

220/AC

22PVCEG3822001

по запросу

4

220/AC

22PVCEG3822004

по запросу

12

220/AC

22PVCEG3822012

по запросу

12

24/AC/DC

22PVCEG3824U12

по запросу

12

24/DC

22PVCEG3824D12

по запросу

G1/2

15

1

220/AC

22PVCE G1222001

по запросу

4

220/AC

22PVCEG1222004

по запросу

12

220/AC

22PVCEG1222012

по запросу

12

24/AC/DC

22PVCEG1224U12

по запросу

12

24/DC

22PVCEG1224D12

по запросу

G3/4

20

1

220/AC

22PVCEG3422001

по запросу

4

220/AC

22PVCEG3422004

по запросу

12

220/AC

22PVEG3422012

по запросу

12

24/AC/DC

22PVCEG3424U12

по запросу

12

24/DC

22PVCEG3424D12

по запросу

G1

25

1

220/AC

22PVCEG122001

по запросу

4

220/AC

22PVCEG122004

по запросу

12

220/AC

22PVCEG122012

по запросу

12

24/AC/DC

22PVCEG124U12

по запросу

12

24/DC

22PVCEG124D12

по запросу

G11/4

32

1

220/AC

22PVCEG11422001

по запросу

4

220/AC

22PVCEG11422004

по запросу

12

220/AC

22PVCEG11422012

по запросу

12

24/AC/DC

22PVCEG11424U12

по запросу

12

24/DC

22PVCEG11424D12

по запросу

G11/2

40

4

220/AC

22PVCEG11222004

по запросу

12

220/AC

22PVCEG11222012

по запросу

12

24/AC/DC

22PVCEG11224U12

по запросу

12

24/DC

22PVCEG11224D12

по запросу

G2

50

4

220/AC

22PVCEG222004

по запросу

12

220/AC

22PVCEG222012

по запросу

12

24/AC/DC

22PVCEG224U12

по запросу

12

24/DC

22PVCEG224D12

по запросу

G21/2

65

12

220/AC

22PVCEG21222012

по запросу

16

24/AC/DC

22PVCEG21224U16

по запросу

16

24/DC

22PVCEG21224D16

по запросу

G3

80

12

220/AC

22PVCEG322012

по запросу

16

24/AC/DC

22PVCEG324U16

по запросу

16

24/DC

22PVCEG324D16

по запросу

Таблица для заказа кранов c внутренней резьбой, уплотнения FPM

Резьба

Ду, мм

Время открытия/

закрытия

Электропитание

привода

Код для заказа

Цена

с НДС, руб.

G3/8

10

1

220/AC

22PVCFG3822001

по запросу

4

220/AC

22PVCFG3822004

по запросу

12

220/AC

22PVCFG3822012

по запросу

12

24/AC/DC

22PVCFG3824U12

по запросу

12

24/DC

22PVCFG3824D12

по запросу

G1/2

15

1

220/AC

22PVCFG1222001

по запросу

4

220/AC

22PVCFG1222004

по запросу

12

220/AC

22PVCFG1222012

по запросу

12

24/AC/DC

22PVCFG1224U12

по запросу

12

24/DC

22PVCFG1224D12

по запросу

G3/4

20

1

220/AC

22PVCFG3422001

по запросу

4

220/AC

22PVCFG3422004

по запросу

12

220/AC

22PVCFG3422012

по запросу

12

24/AC/DC

22PVCFG3424U12

по запросу

12

24/DC

22PVCFG3424D12

по запросу

G1

25

1

220/AC

22PVCFG122001

по запросу

4

220/AC

22PVCFG122004

по запросу

12

220/AC

22PVCFG122012

по запросу

12

24/AC/DC

22PVCFG124U12

по запросу

12

24/DC

22PVCFG124D12

по запросу

G11/4

32

1

220/AC

22PVCFG11422001

по запросу

4

220/AC

22PVCFG11422004

по запросу

12

220/AC

22PVCFG11422012

по запросу

12

24/AC/DC

22PVCFG11424U12

по запросу

12

24/DC

22PVCFG11424D12

по запросу

G11/2

40

4

220/AC

22PVCFG11222004

по запросу

12

220/AC

22PVCFG11222012

по запросу

12

24/AC/DC

22PVCFG11224U12

по запросу

12

24/DC

22PVCFG11224D12

по запросу

G2

50

4

220/AC

22PVCFG222004

по запросу

12

220/AC

22PVCFG222012

по запросу

12

24/AC/DC

22PVCFG224U12

по запросу

12

24/DC

22PVCFG224D12

по запросу

G21/2

65

12

220/AC

22PVCFG21222012

по запросу

16

24/AC/DC

22PVCFG21224U16

по запросу

16

24/DC

22PVCFG21224D16

по запросу

G3

80

12

220/AC

22PVCFG322012

по запросу

16

24/AC/DC

22PVCGG324U16

по запросу

16

24/DC

22PVCFG324D16

по запросу

Диаграмма зависимости рабочего давления от температуры рабочей среды:


Габаритные размеры:

Габаритные размеры (мм) и вес (кг)

d

Ду

Н1

Н2

Н3

Н

W

L

L1

L2

Вес

16

10

27

47

149

223

120

93

127

25

2,2

20

15

27

47

149

223

120

95

127

25

2,2

25

20

30

56

149

235

120

109

127

25

2,2

32

25

36

67

149

252

120

119

127

25

2,3

40

32

44

73

149

266

120

135

127

45

2,5

50

40

51

80

149

280

120

147

127

45

2,5

63

50

64

97

149

310

120

168

127

45

3,2

75

65

85

152

149

391

120

233

127

70

3,9

90

80

105

176

149

430

120

254

127

70

4,4


Электрическая схема подключения для приводов 220/AC

Электрическая схема управления для электропривода  с напряжением питания 220В переменного тока с частотой 50 Гц с двумя концевыми микропереключателями (LS1, LS2), отключающими электродвигатель в крайних положениях рабочего органа и двумя дополнительными микропереключателями (LS3, LS4), отвечающими за обратную связь при достижении крайних положений.

Клеммы:

1: плюсовой провод
3: команда «Открыть»
4: команда «Закрыть»
5: сигнальная лампа «Открыто»
6: сигнальная лампа «Закрыто»
7: не используется
8: не используется
↓: защитный ноль («земля»)

«Сухие контакты»:

3-NC: нормально закрыт
3-NO: нормально открыт
3-COM: общий
4-NC: нормально закрыт
4-NO: нормально открыт
4-COM: общий

Условные обозначения:
LS3: дополнительный концевой микропереключатель «Открыто»
LS4: дополнительный концевой микропереключатель «Закрыто»
F1: предохранитель
H: обогреватель двигателя (опционально)
M: двигатель





Электрическая схема подключения для приводов 24/AC/DC

Электрическая схема управления для электропривода  с напряжением питания 24В переменного тока с частотой 50 Гц и постоянного тока с двумя концевыми микропереключателями (LS1, LS2), отключающими электродвигатель постоянного тока в крайних положениях рабочего органа и двумя дополнительными микропереключателями (LS3, LS4), отвечающими за обратную связь при достижении крайних положений.



Клеммы:

1: плюсовой провод
3: команда «Открыть»
4: команда «Закрыть»
5: сигнальная лампа «Открыто»
6: сигнальная лампа «Закрыто»
7: не используется
8: не используется
↓: защитный ноль («земля»)
«Сухие контакты»:

3-NC: нормально закрыт
3-NO: нормально открыт
3-COM: общий
4-NC: нормально закрыт
4-NO: нормально открыт
4-COM: общий

Условные обозначения:
LS3: дополнительный концевой микропереключатель «Открыто»
LS4: дополнительный концевой микропереключатель «Закрыто»
F1: предохранитель
H: обогреватель двигателя (опционально)
M: двигатель


Электрическая схема подключения для приводов 24/DC

Электрическая схема управления для электропривода  с напряжением питания 24В постоянного тока с двумя концевыми микропереключателями (LS1, LS2), отключающими электродвигатель постоянного тока в крайних положениях рабочего органа и двумя дополнительными микропереключателями (LS3, LS4), отвечающими за обратную связь при достижении крайних положений.

Клеммы:

1: плюсовой провод
3: команда «Открыть»
4: команда «Закрыть»
5: сигнальная лампа «Открыто»
6: сигнальная лампа «Закрыто»
7: не используется
8: не используется
↓: защитный ноль («земля»)
«Сухие контакты»:

3-NC: нормально закрыт
3-NO: нормально открыт
3-COM: общий
4-NC: нормально закрыт
4-NO: нормально открыт
4-COM: общий

Условные обозначения:
LS3: дополнительный концевой микропереключатель «Открыто»
LS4: дополнительный концевой микропереключатель «Закрыто»
F1: предохранитель
H: обогреватель двигателя (опционально)
M: двигатель






Ремкомплекты

Шаровые краны из ПВХ производство Georg Fischer имеют полностью разборную конструкцию, поэтому возможна замена изношенных частей. Производителем предлагается стандартный набор запасных частей:

Ремкомплект состоит из: шара, штока, уплотнения шара, уплотнения муфт, уплотнения корпуса и уплотнения штока.

Таблица для заказа ремкомплектов для кранов с уплотнениями EPDM

Ду, мм

Код заказа

Цена

с НДС, руб.

10

SP22PVCE10

2090

15

SP22PVCE15

2090

20

SP22PVCE20

2280

25

SP22PVCE25

2470

32

SP22PVCE32

2755

40

SP22PVCE40

3420

50

SP22PVCE50

4655

65

SP22PVCE65

10545

80

SP22PVCE80

11875

Таблица для заказа ремкомплектов для кранов с уплотнениями FPM

Ду, мм

Код заказа

Цена

с НДС, руб.

10

SP22PVCF10

2280

15

SP22PVCF15

2470

20

SP22PVCF20

2755

25

SP22PVCF25

3040

32

SP22PVCF32

3610

40

SP22PVCF40

4465

50

SP22PVCF50

6555

65

SP22PVCF65

11685

80

SP22PVCF80

13775
