Трехходовые шаровые краны из ПВХ Georg Fischer (Швейцария) с пневмоприводами RFS (Китай)

Комплектация:  трехходовой полнопроходной разборный c разъемными муфтами шаровой кран из ПВХ производство GeorgFischer (Швейцария) и четверть оборотный пневмопривод производство RFS (Китай). Пневмопривод монтируется на шаровой кран с использованием соединительного модуля, который рекомендован производителем шаровых кранов Georg Fischer (Швейцария)

Внимание!

Данные шаровые краны можно укомплектовать электроприводами:

J+J (Испания)   посмотреть

AVA (Китай)     посмотреть

JEXME (Тайвань) посмотреть

Просмотр в 3D

Характеристики шаровых кранов:

Диаметр условный (DN): 10,15,20,25,32,40,50 мм
Присоединение к трубопроводу:

муфта разъемная с раструбами
под склейку d 16 – 63
муфта разъемная с внутренней
резьбой  G 3/8˝ - 2˝ (по запросу)

Материал корпуса и шара: PVC-U, PVC-С (по запросу)
Уплотнение шара: PTFE (тефлон)
Уплотнение муфт, корпуса и штока:  EPDM, FPM (подобрать по таблице химической устойчивости
Давление рабочей среды: от 0 до 10 бар
Температура рабочей среды:

PVC-U от 0 до +60С

PVC-С от 0 до +80С

Особенности:

  • полная герметичность и низкий крутящий момент благодаря высокоточной обработке каждой детали крана
  • противовыбросовый шток крана с двойным уплотнением
  • разборный корпус, возможно производить замену изношенных частей, таблица для заказа ремкомплектов внизу этой страницы
  • монтажные резьбовые вставки из нержавеющей стали для дополнительной фиксации крана

Применение: различные нейтральные и агрессивные рабочие среды

Характеристики пневмоприводов:

Два типа пневмоприводов, двойного действия (воздух/воздух) и одинарного действия (воздух/пружина)

Пневмоприводы имеют двустороннюю регулировку крайних положений привода

Не требует обслуживания в течение всего диапазона гарантированного количества срабатываний

Гарантийное количество срабатываний пневмопривода составляет не менее 600000 циклов

Пневмоприводы одинарного и двойного действия могут быть легко преобразованы один в другой путём извлечения или установки пружинных картриджей

Возможна установка электромагнитного пневмораспределитля и блока с механическими концевыми выключателями, таблица для заказа этих аксессуаров внизу этой страницы

Полное техническое описание

Трехходовые шаровые краны поставляются двух типов. Первый и более часто используемый тип это трехходовой кран с вырезом в шаре в виде латинской буквы «L», поэтому имеют название «трехходовые краны L-порт».

Этот тип имеет только один вариант сборки с пневмоприводом:





Второй тип это трехходовой кран с вырезом в шаре в виде буквы «Т», поэтому имеют название «трехходовые краны Т-порт».

Этот тип имеет четыре варианта сборки с пневмоприводом:


Таблица для заказа кранов L-порт, под склейку, уплотнения EPDM

d, мм

(должен соответствовать внешнему диаметру вашего трубопровода из ПВХ)

Ду, мм

(должен соответствовать внутреннему диаметру вашего трубопровода из ПВХ)

Тип пневмопривода

Код для заказа

Цена

с НДС, руб.

16

10

двойного действия (воздух/воздух)

32LPVCER16DV40

14560

одинарного действия (воздух/пружина)

32LPVCER16PR52

16835

20

15

двойного действия (воздух/воздух)

32LPVCER20DV40

15015

одинарного действия (воздух/пружина)

32LPVCER20PR52

17290

25

20

двойного действия (воздух/воздух)

32LPVCER25DV40

15925

одинарного действия (воздух/пружина)

32LPVCER25PR52

18200

32

25

двойного действия (воздух/воздух)

32LPVCER32DV40

17745

одинарного действия (воздух/пружина)

32LPVCER32PR52

20020

40

32

двойного действия (воздух/воздух)

32LPVCER40DV40

19110

одинарного действия (воздух/пружина)

32LPVCER40PR52

21385

50

40

двойного действия (воздух/воздух)

32LPVCER50DV40

20930

одинарного действия (воздух/пружина)

32LPVCER50PR52

23205

63

50

двойного действия (воздух/воздух)

32LPVCER63DV40

24570

одинарного действия (воздух/пружина)

32LPVCER63PR63

30030




Таблица для заказа кранов L-порт, под склейку, уплотнения FPM

d, мм

(должен соответствовать внешнему диаметру вашего трубопровода из ПВХ)

Ду, мм

(должен соответствовать внутреннему диаметру вашего трубопровода из ПВХ)

Тип пневмопривода

Код для заказа

Цена

с НДС, руб.

16

10

двойного действия (воздух/воздух)

32LPVCFR16DV40

15015

одинарного действия (воздух/пружина)

32LPVCFR16PR52

17290

20

15

двойного действия (воздух/воздух)

32LPVCFR20DV40

15470

одинарного действия (воздух/пружина)

32LPVCFR20PR52

17745

25

20

двойного действия (воздух/воздух)

32LPVCFR25DV40

16380

одинарного действия (воздух/пружина)

32LPVCFR25PR52

18655

32

25

двойного действия (воздух/воздух)

32LPVCFR32DV40

18655

одинарного действия (воздух/пружина)

32LPVCFR32PR52

20930

40

32

двойного действия (воздух/воздух)

32LPVCFR40DV40

20475

одинарного действия (воздух/пружина)

32LPVCFR40PR52

22295

50

40

двойного действия (воздух/воздух)

32LPVCFR50DV40

23205

одинарного действия (воздух/пружина)

32LPVCFR50PR52

25480

63

50

двойного действия (воздух/воздух)

32LPVCFR63DV40

27755

одинарного действия (воздух/пружина)

32LPVCFR63PR63

33215




Таблица для заказа кранов T-порт, под склейку, уплотнения EPDM

d, мм

(должен соответствовать внешнему диаметру вашего трубопровода из ПВХ)

Ду, мм

(должен соответствовать внутреннему диаметру вашего трубопровода из ПВХ)

Тип пневмопривода

Код для заказа

Цена

с НДС, руб.

16

10

двойного действия (воздух/воздух)

32TPVCER16DV40

14560

одинарного действия (воздух/пружина)

32TPVCER16PR52

16835

20

15

двойного действия (воздух/воздух)

32TPVCER20DV40

15015

одинарного действия (воздух/пружина)

32TPVCER20PR52

17290

25

20

двойного действия (воздух/воздух)

32TPVCER25DV40

15925

одинарного действия (воздух/пружина)

32TPVCER25PR52

18200

32

25

двойного действия (воздух/воздух)

32TPVCER32DV40

17745

одинарного действия (воздух/пружина)

32TPVCER32PR52

20020

40

32

двойного действия (воздух/воздух)

32TPVCER40DV40

19110

одинарного действия (воздух/пружина)

32TPVCER40PR52

21385

50

40

двойного действия (воздух/воздух)

32TPVCER50DV40

20930

одинарного действия (воздух/пружина)

32TPVCER50PR52

23205

63

50

двойного действия (воздух/воздух)

32TPVCER63DV40

24570

одинарного действия (воздух/пружина)

32TPVCER63PR63

30030

Таблица для заказа кранов T-порт, под склейку, уплотнения FPM

d, мм

(должен соответствовать внешнему диаметру вашего трубопровода из ПВХ)

Ду, мм

(должен соответствовать внутреннему диаметру вашего трубопровода из ПВХ)

Тип пневмопривода

Код для заказа

Цена

с НДС, руб.

16

10

двойного действия (воздух/воздух)

32TPVCFR16DV40

15015

одинарного действия (воздух/пружина)

32TPVCFR16PR52

17290

20

15

двойного действия (воздух/воздух)

32TPVCFR20DV40

15470

одинарного действия (воздух/пружина)

32TPVCFR20PR52

17745

25

20

двойного действия (воздух/воздух)

32TPVCFR25DV40

16380

одинарного действия (воздух/пружина)

32TPVCFR25PR52

18655

32

25

двойного действия (воздух/воздух)

32TPVCFR32DV40

18655

одинарного действия (воздух/пружина)

32TPVCFR32PR52

20930

40

32

двойного действия (воздух/воздух)

32TPVCFR40DV40

20475

одинарного действия (воздух/пружина)

32TPVCFR40PR52

22295

50

40

двойного действия (воздух/воздух)

32TPVCFR50DV40

23205

одинарного действия (воздух/пружина)

32TPVCFR50PR52

25480

63

50

двойного действия (воздух/воздух)

32TPVCFR63DV40

27755

одинарного действия (воздух/пружина)

32TPVCFR63PR63

33215

Диаграмма зависимости рабочего давления от температуры рабочей среды:

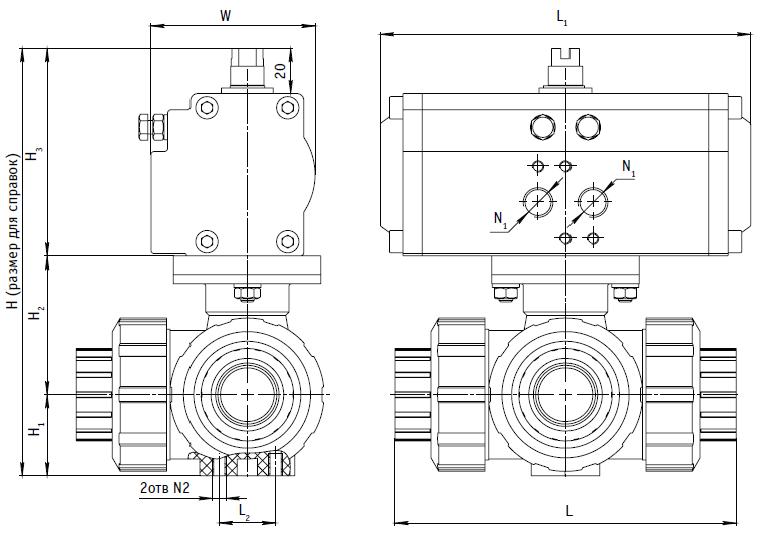

Габаритные размеры:

Габаритные размеры (мм) и вес (кг)

d

Ду

Тип пневмопривода

Н1

Н2

H3

Н

W

L

L1

L2

N1 N2

Вес

16

10

воздух/воздух

28

47 86 161 60 109 124 25 G1/4" M6 1,3

воздух/пружина

28

47 98 173 68 109 164 25 G1/4" M6 2,3

20

 15

воздух/воздух

28

47 86 161 60 112 124 25 G1/4" M6 1,3

воздух/пружина

28

47 98 173 68 112 164 25 G1/4" M6 2,3

25

  20

воздух/воздух

32

56 86 174 60 131 124 25 G1/4" M6 1,4

воздух/пружина

32

56 98 189 68 131 164 25 G1/4" M6 2,4

32

25

воздух/воздух

36

47 86 189 60 151 124 25 G1/4" M6 1,6

воздух/пружина

36

67 98 201 68 151 164 25 G1/4" M6 2,6

40

32

воздух/воздух

45

73 86 204 60 181 124 45 G1/4" M8 2,0

воздух/пружина

45

73 98 216 68 181 164 45 G1/4" M8 3,0

50

   40

воздух/воздух

51

80 86 217 60 205 124 45 G1/4" M8 2,5

воздух/пружина

51

80 113 244 80 205 181 45 G1/4" M8 4,0

63

50

воздух/воздух

65

97 86 248 60 261 124 85 G1/4" M8 3,8

воздух/пружина

65

97 113 275 80 261 181 85 G1/4" M8 5,3
