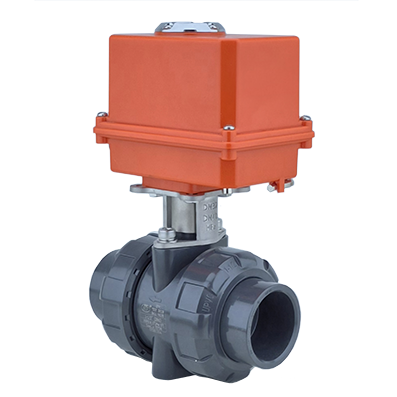

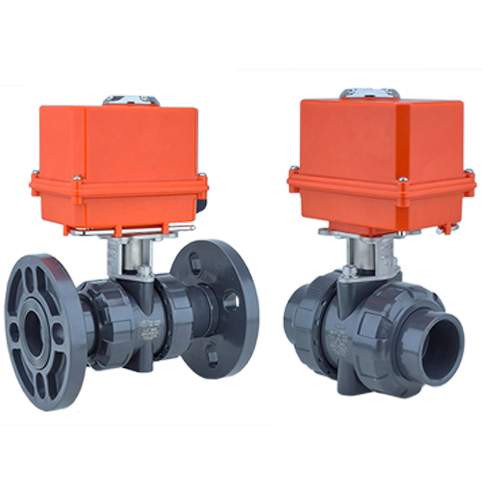

Двухходовые шаровые краны из ПВХ Georg Fischer (Швейцария) с сервоприводом AVA (Китай)

Комплектация: двухходовой полнопроходной разборный c разъемными муфтами шаровой кран из ПВХ производство Georg Fischer (Швейцария) и неполнооборотный электрический привод производство AVA (Китай). Электропривод монтируется на шаровой кран с использованием соединительного модуля, который рекомендован производителем шаровых кранов Georg Fischer (Швейцария).

Двухходовые шаровые краны из ПВХ Georg Fischer (Швейцария) с сервоприводом AVA (Китай) Двухходовые шаровые краны из ПВХ Georg Fischer (Швейцария) с сервоприводом AVA (Китай) Двухходовые шаровые краны из ПВХ Georg Fischer (Швейцария) с сервоприводом AVA (Китай)
Двухходовые шаровые краны из ПВХ Georg Fischer (Швейцария) с сервоприводом AVA (Китай) Двухходовые шаровые краны из ПВХ Georg Fischer (Швейцария) с сервоприводом AVA (Китай) Двухходовые шаровые краны из ПВХ Georg Fischer (Швейцария) с сервоприводом AVA (Китай)

Внимание!

Данные шаровые краны можно укомплектовать электроприводами:

JEXME (Тайвань) посмотреть

J+J (Испания)    посмотреть

И пневмоприводами:

RFS (Китай) посмотреть

Просмотр в 3D

Характеристики шаровых кранов:

 Диаметр условный (DN): 10,15,20,25,32,40,50мм
Присоединение к трубопроводу: муфта разъемная с раструбами
под склейку d 16 – 63
муфта разъемная с внутренней
резьбой  G 3/8˝ - 2˝
Материал корпуса и шара: PVC-U, PVC-С (по запросу)
Уплотнение шара: PTFE (тефлон)
Уплотнение муфт, корпуса и штока: EPDM, FPM (подобрать по таблице химической устойчивости)
Давление рабочей среды: от 0 до 10 бар
Температура рабочей среды:

PVC-U от 0 до +60С

PVC-С от 0 до +80С

Особенности:

  • легкость монтажа и демонтажа
  • полная герметичность и низкий крутящий момент благодаря высокоточной обработке каждой детали крана
  • противовыбросовый шток крана с двойным уплотнением
  • разборный корпус, возможно производить замену изношенных частей, таблица для заказа ремкомплектов внизу этой страницы
  • монтажные резьбовые вставки из нержавеющей стали для дополнительной фиксации крана

Применение: различные нейтральные и агрессивные среды

Характеристики электроприводов:

Возможное  электропитание:  220/AC, 24/DC.

Класс защиты электроприводов - IP67, полная защита от пыли, кратковременное погружение в воду на глубину до 1 м

Наличие дополнительных концевых выключателей для обратной связи

Наличие ручного дублера у электроприводов, для открытия или закрытия крана при отсутствии электричества

Полное техническое описание PDF

Таблица для заказа кранов с муфтой под склейку, уплотнения EPDM

d, мм
(должен соответствовать внешнему диаметру
вашего трубопровода из ПВХ)

Ду, мм
(должен соответствовать внутреннему диаметру
вашего трубопровода из ПВХ)

Время
открытия/закрытия

Электропитание
привода

Код для заказа

Цена
с НДС, руб.

16

10

15

220/AC

22PVCER1622015

20826

10

24/DC

22PVCER1624D10

22161

20

15

15

220/AC

22PVCER2022015

21004

10

24/DC

22PVCER2024D10

22339

25

20

15

220/AC

22PVCER2522015

21360

10

24/DC

22PVCER2524D10

22695

32

25

15

220/AC

22PVCER3222015

22072

10

24/DC

22PVCER3224D10

23407

40

32

15

220/AC

22PVCER4022015

23318

10

24/DC

22PVCER4024D10

26077

50

40

15

220/AC

22PVCER5022015

25276

10

24/DC

22PVCER5024D10

26611

63

50

15

220/AC

22PVCER6322015

26522

10

24/DC

22PVCER6324D10

27857


Таблица для заказа кранов с муфтой под склейку, уплотнения FPM

d, мм
(должен соответствовать внешнему диаметру
вашего трубопровода из ПВХ)

Ду, мм
(должен соответствовать внутреннему диаметру
вашего трубопровода из ПВХ)

Время
открытия/закрытия

Электропитание
привода

Код для заказа

Цена
с НДС, руб.

16

10

15

220/AC

22PVCFR1622015

21538

10

24/DC

22PVCFR1624D10

22873

20

15

15

220/AC

22PVCFR2022015

21983

10

24/DC

22PVCFR2024D10

23318

25

20

15

220/AC

22PVCFR2522015

22339

10

24/DC

22PVCFR2524D10

23674

32

25

15

220/AC

22PVCFR3222015

23318

10

24/DC

22PVCFR3224D10

24653

40

32

15

220/AC

22PVCFR4022015

24742

10

24/DC

22PVCFR4024D10

28925

50

40

15

220/AC

22PVCFR5022015

26789

10

24/DC

22PVCFR5024D10

28124

63

50

15

220/AC

22PVCFR6322015

29370

10

24/DC

22PVCFR6324D10

30705




Таблица для заказа кранов c внутренней резьбой, уплотнения EPDM

Резьба

Ду, мм

Время
открытия/закрытия

Электропитание
привода

Код для заказа

Цена

с НДС, руб.

G3/8

10

15

220/AC

22PVCEG3822015

по запросу

10

24/DC

22PVCEG3824D10

по запросу

G1/2

15

15

220/AC

22PVCEG1222015

по запросу

10

24/DC

22PVCEG1224D10

по запросу

G3/4

20

15

220/AC

22PVCEG3422015

по запросу

10

24/DC

22PVCEG3424D10

по запросу

G1

25

15

220/AC

22PVCEG1222015

по запросу

10

24/DC

22PVCEG1224D10

по запросу

G11/4

32

15

220/AC

22PVCEG11422015

по запросу

10

24/DC

22PVCEG11424D10

по запросу

G11/2

40

15

220/AC

22PVCEG11222015

по запросу

10

24/DC

22PVCEG11224D10

по запросу

G2

50

15

220/AC

22PVCEG222015

по запросу

10

24/DC

22PVCEG224D10

по запросу


Таблица для заказа кранов c внутренней резьбой, уплотнения FPM

Резьба

Ду, мм

Время
открытия/закрытия

Электропитание
привода

Код для заказа

Цена

с НДС, руб.

G3/8

10

15

220/AC

22PVCFG3822015

по запросу

10

24/DC

22PVCFG3824D10

по запросу

G1/2

15

15

220/AC

22PVCFG1222015

по запросу

10

24/DC

22PVCFG1224D10

по запросу

G3/4

20

15

220/AC

22PVCFG3422015

по запросу

10

24/DC

22PVCFG3424D10

по запросу

G1

25

15

220/AC

22PVCFG1222015

по запросу

10

24/DC

22PVCFG1224D10

по запросу

G11/4

32

15

220/AC

22PVCFG11422015

по запросу

10

24/DC

22PVCFG11424D10

по запросу

G11/2

40

15

220/AC

22PVCFG11222015

по запросу

10

24/DC

22PVCFG11224D10

по запросу

G2

50

15

220/AC

22PVCFG222015

по запросу

10

24/DC

22PVCFG224D10

по запросу


Диаграмма зависимости рабочего давления от температуры рабочей среды:


Электрическая схема подключения для приводов 220/AC


Электрическая схема подключения для приводов 24/DC


Ремкомплекты

Шаровые краны из ПВХ производство Georg Fischer имеют полностью разборную конструкцию, поэтому возможна замена изношенных частей. Производителем предлагается стандартный набор запасных частей:

Ремкомплект состоит из: шара, штока, уплотнения шара, уплотнения муфт, уплотнения корпуса и уплотнения штока.



Таблица для заказа ремкомплектов для кранов с уплотнениями EPDM

Ду, мм

Код заказа

Цена
с НДС, руб.

10

SP22PVCE10

1958

15

SP22PVCE15

1958

20

SP22PVCE20

2136

25

SP22PVCE25

2314

32

SP22PVCE32

2581

40

SP22PVCE40

3204

50

SP22PVCE50

4361

65

SP22PVCE65

9879

80

SP22PVCE80

11125



Таблица для заказа ремкомплектов для кранов с уплотнениями FPM

Ду, мм

Код заказа

Цена
с НДС, руб.

10

SP22PVCF10

2136

15

SP22PVCF15

2314

20

SP22PVCF20

2581

25

SP22PVCF25

2848

32

SP22PVCF32

3382

40

SP22PVCF40

4183

50

SP22PVCF50

6141

65

SP22PVCF65

10947

80

SP22PVCF80

12905
