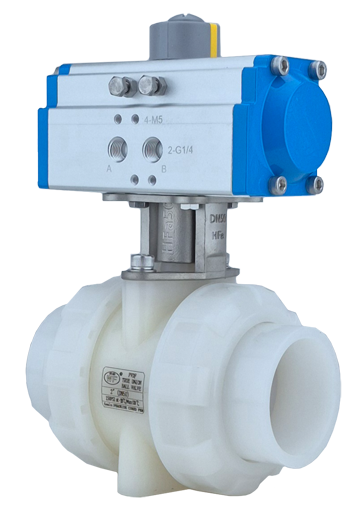

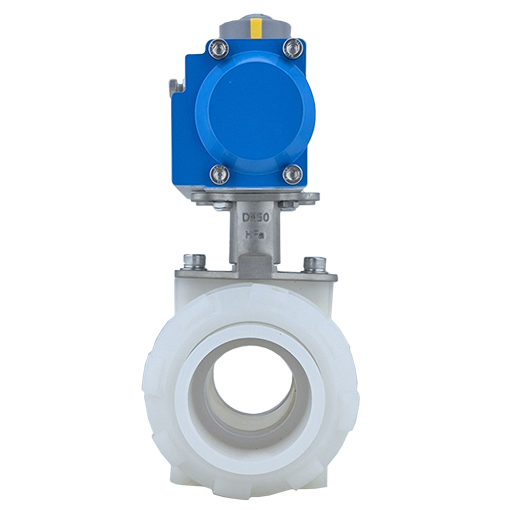

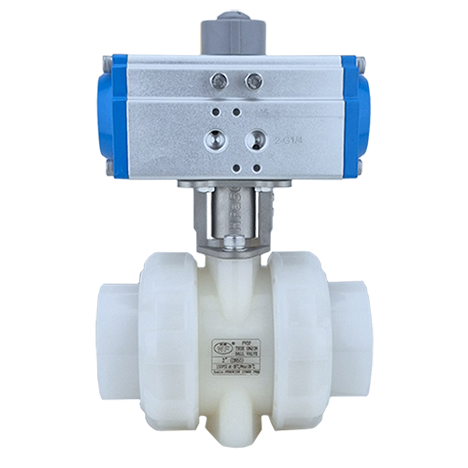

Двухходовые шаровые краны из PVDF Georg Fischer (Швейцария) с пневматическим приводом RFS (Китай)

Комплектация: двухходовой полнопроходной разборный c разъемными муфтами шаровой кран из ПВДФ производство Georg Fischer (Швейцария) и четверть оборотный пневмопривод производство RFS (Китай). Пневмопривод монтируется на шаровой кран с использованием соединительного модуля, который рекомендован производителем шаровых кранов Georg Fischer (Швейцария)

Внимание!

Данные шаровые краны можно укомплектовать электроприводами:

JEXME (Тайвань) посмотреть

J+J (Испания)   посмотреть

Просмотр в 3D

Характеристики шаровых кранов:

Диаметр условный (DN): 10,15,20,25,32,40,50 мм
Присоединение к трубопроводу:

муфта разъемная с раструбами
под сварку d 16–63

Материал корпуса и шара: PVDF
Уплотнение шара: PTFE (тефлон)
Уплотнение муфт, корпуса и штока:  FPM
Давление рабочей среды: от 0 до 10 бар
Температура рабочей среды: от 0 до +140С

Особенности:

  • легкость монтажа и демонтажа
  • полная герметичность и низкий крутящий момент благодаря высокоточной обработке каждой детали крана
  • противовыбросовый шток крана с двойным уплотнением
  • разборный корпус, возможно производить замену изношенных частей, таблица для заказа ремкомплектов внизу этой страницы
  • монтажные резьбовые вставки из нержавеющей стали для дополнительной фиксации крана

Применение: агрессивные рабочие среды на промышленных объектах

Характеристики пневмоприводов:

Два типа пневмоприводов, двойного действия (воздух/воздух) и одинарного действия (воздух/пружина)

Пневмоприводы имеют двустороннюю регулировку крайних положений привода

Не требует обслуживания в течение всего диапазона гарантированного количества срабатываний

Гарантийное количество срабатываний пневмопривода составляет не менее 600000 циклов

Пневмоприводы одинарного и двойного действия могут быть легко преобразованы один в другой путём извлечения или установки пружинных картриджей

Возможна установка электромагнитного пневмораспределитля и блока с механическими концевыми выключателями, таблица для заказа этих аксессуаров внизу этой страницы

Полное техническое описание

Таблица для заказа

d, мм

(должен соответствовать внешнему диаметру вашего трубопровода из ПВДФ)

Ду, мм

(должен соответствовать внутреннему диаметру вашего трубопровода из ПВДФ)

Тип пневмопривода

Код для заказа

Цена

с НДС, руб.

16

10

двойного действия (воздух/воздух)

22PVDFFR16DV40

26845

одинарного действия (воздух/пружина)

22PVDFFR16PR52

28847

20

15

двойного действия (воздух/воздух)

22PVDFFR20DV40

28028

одинарного действия (воздух/пружина)

22PVDFFR20PR52

30030

25

20

двойного действия (воздух/воздух)

22PVDFFR25DV40

32760

одинарного действия (воздух/пружина)

22PVDFFR25PR52

34762

32

25

двойного действия (воздух/воздух)

22PVDFFR32DV40

40131

одинарного действия (воздух/пружина)

22PVDFFR32PR52

42133

40

32

двойного действия (воздух/воздух)

22PVDFFR40DV40

49959

одинарного действия (воздух/пружина)

22PVDFFR40PR52

51961

50

40

двойного действия (воздух/воздух)

22PVDFFR50DV40

68887

одинарного действия (воздух/пружина)

22PVDFFR50PR52

70889

63

50

двойного действия (воздух/воздух)

22PVDFFR63DV40

92729

одинарного действия (воздух/пружина)

22PVDFFR63PR63

98007

Габаритные размеры:

Габаритные размеры (мм) и вес (кг)

d

Ду

Тип пневмопривода

Н1

Н2

H3

Н

W

L

L1

L2

Вес

16

10

воздух/воздух

27

47

86

160

60

92

124

25

1,5

воздух/пружина

27

47

98

172

68

92

164

25

2,4

20

 15

воздух/воздух

27

47

86

160

60

95

124

25

1,5

воздух/пружина

27

47

98

172

68

95

164

25

2,4

25

  20

воздух/воздух

30

56

86

172

60

110

124

25

1,6

воздух/пружина

30

56

98

184

68

110

164

25

2,5

32

25

воздух/воздух

36

67

86

189

60

123

124

25

1,8

воздух/пружина

36

67

98

201

68

123

164

25

2,8

40

32

воздух/воздух

44

73

86

203

60

146

124

45

2,1

воздух/пружина

44

73

98

215

68

146

164

45

3,2

50

   40

воздух/воздух

51

80

86

217

60

157

124

45

2,4

воздух/пружина

51

80

98

244

68

157

164

45

3,8

63

50

воздух/воздух

64

97

86

247

60

183

124

45

3,4

воздух/пружина

64

97

98

274

80

183

181

45

4,8


Аксессуары для пневмоприводов:



Описание

Тип пневмопривода

Код для заказа

Цена с НДС, руб.

Электромагнитные пневмораспределители


3/2-ходовой, Namur, резьба 1/4", IP65, 1250 л/мин,  1,5-8 бар, 24/=

одинарного действия

(воздух/пружина)

32RAS2400 1001
3/2-ходовой, Namur, резьба 1/4", IP65, 1250 л/мин,  1,5-8 бар, 24/50

одинарного действия

(воздух/пружина)

32RAS2450 1001
3/2-ходовой, Namur, резьба 1/4", IP65, 1250 л/мин,  1,5-8 бар, 230/50

одинарного действия

(воздух/пружина)

32RAS23050 1001
5/2-ходовой, Namur, резьба 1/4", IP65, 1250 л/мин,  1,5-8 бар, 24/=

двойного действия

(воздух/воздух)

52RAS2400 1092
5/2-ходовой, Namur, резьба 1/4", IP65, 1250 л/мин,  1,5-8 бар, 24/50

двойного действия

(воздух/воздух)

52RAS2450 1092
5/2-ходовой, Namur, резьба 1/4", IP65, 1250 л/мин,  1,5-8 бар, 230/50

двойного действия

(воздух/воздух)

52RAS23050 1092

Блок механических концевых выключателей



Макс 250В постоянный/переменный ток, 5А, оптическая индикация

все

GTMEX

2184


Ремкомплекты

Шаровые краны из ПВДФ производство Georg Fischer имеют полностью разборную конструкцию, поэтому возможна замена изношенных частей. Производителем предлагается стандартный набор запасных частей:

Ремкомплект состоит из: шара, штока, уплотнения шара, уплотнения муфт, уплотнения корпуса и уплотнения штока.


Таблица для заказа ремкомплектов

Ду, мм

Код заказа

Цена с НДС, руб.

10

SP22PVDF10

10101

15

SP22PVDF15

10465

20

SP22PVDF20

11648

25

SP22PVDF25

13923

32

SP22PVDF32

16926

40

SP22PVDF40

21931

50

SP22PVDF50

32487
