Двухходовые шаровые краны из полипропилена Georg Fischer (Швейцария) с пневматическим приводом RFS (Китай)

Комплектация: двухходовой полнопроходной разборный c разъемными муфтами шаровой кран из полипропилена производство Georg Fischer (Швейцария) и четверть оборотный пневмопривод производство RFS (Китай). Пневмопривод монтируется на шаровой кран с использованием соединительного модуля, который рекомендован производителем шаровых кранов Georg Fischer (Швейцария)

Двухходовые шаровые краны из полипропилена Georg Fischer (Швейцария) с пневматическим приводом RFS (Китай) Двухходовые шаровые краны из полипропилена Georg Fischer (Швейцария) с пневматическим приводом RFS (Китай) Двухходовые шаровые краны из полипропилена Georg Fischer (Швейцария) с пневматическим приводом RFS (Китай)
Двухходовые шаровые краны из полипропилена Georg Fischer (Швейцария) с пневматическим приводом RFS (Китай) Двухходовые шаровые краны из полипропилена Georg Fischer (Швейцария) с пневматическим приводом RFS (Китай) Двухходовые шаровые краны из полипропилена Georg Fischer (Швейцария) с пневматическим приводом RFS (Китай)

Внимание!

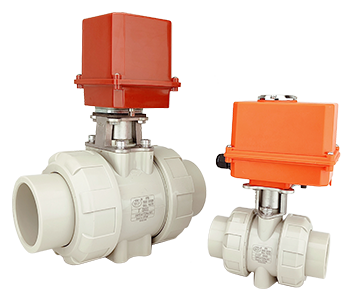

Данные шаровые краны можно укомплектовать электроприводами:

JEXME (Тайвань) посмотреть

J+J (Испания)   посмотреть

AVA (Китай)   посмотреть

Просмотр в 3D

Характеристики шаровых кранов:

Диаметр условный (DN): 10,15,20,25,32,40,50,65,80 мм
Присоединение к трубопроводу:

муфта разъемная с раструбами
под сварку d 16 – 90

муфта разъемная с коротким патрубком
под стыковую сварку d 20 – 90 (по запросу)

муфта разъемная с удлинённым патрубком
под стыковую сварку d 20 – 90 (по запросу)

Материал корпуса и шара: PP-H
Уплотнение шара: PTFE (тефлон)
Уплотнение муфт, корпуса и штока:  EPDM, FPM (подобрать по таблице химической устойчивости
Давление рабочей среды: от 0 до 10 бар
Температура рабочей среды: от 0 до +80С

Особенности:

  • полная герметичность и низкий крутящий момент благодаря высокоточной обработке каждой детали крана
  • легкость монтажа и демонтажа
  • противовыбросовый шток крана с двойным уплотнением
  • разборный корпус, возможно производить замену изношенных частей, таблица для заказа ремкомплектов внизу этой страницы
  • монтажные резьбовые вставки из нержавеющей стали для дополнительной фиксации крана

Применение: различные нейтральные и агрессивные среды

Характеристики пневмоприводов:

Два типа пневмоприводов, двойного действия (воздух/воздух) и одинарного действия (воздух/пружина)

Пневмоприводы имеют двустороннюю регулировку крайних положений привода

Не требует обслуживания в течение всего диапазона гарантированного количества срабатываний

Гарантийное количество срабатываний пневмопривода составляет не менее 600000 циклов

Пневмоприводы одинарного и двойного действия могут быть легко преобразованы один в другой путём извлечения или установки пружинных картриджей

Возможна установка электромагнитного пневмораспределитля и блока с механическими концевыми выключателями, таблица для заказа этих аксессуаров внизу этой страницы

Полное техническое описание PDF

Таблица для заказа кранов с раструбами под сварку, уплотнения EPDM

d, мм

(должен соответствовать внешнему диаметру вашего трубопровода из полипропилена)

Ду, мм

(должен соответствовать внутреннему диаметру вашего трубопровода из полипропилена)

Тип пневмопривода

Код для заказа

Цена

с НДС, руб.

16

10

двойного действия (воздух/воздух)

22PPER16DV40

13350

одинарного действия (воздух/пружина)

22PPER16PR52

15130

20

15

двойного действия (воздух/воздух)

22PPER20DV40

13795

одинарного действия (воздух/пружина)

22PPER20PR52

15575

25

20

двойного действия (воздух/воздух)

22PPER25DV40

14685

одинарного действия (воздух/пружина)

22PPER25PR52

16465

32

25

двойного действия (воздух/воздух)

22PPER32DV40

16020

одинарного действия (воздух/пружина)

22PPER32PR52

17800

40

32

двойного действия (воздух/воздух)

22PPER40DV40

18245

одинарного действия (воздух/пружина)

22PPER40PR52

20025

50

40

двойного действия (воздух/воздух)

22PPER50DV40

21360

одинарного действия (воздух/пружина)

22PPER50PR52

23140

63

50

двойного действия (воздух/воздух)

22PPER63DV40

24475

одинарного действия (воздух/пружина)

22PPER63PR63

29370

75

65

двойного действия (воздух/воздух)

22PPER75DV52

50730

одинарного действия (воздух/пружина)

22PPER75PR75

56515

90

80

двойного действия (воздух/воздух)

22PPER90DV63

61855

одинарного действия (воздух/пружина)

22PPER90PR83

67195

Таблица для заказа кранов с раструбами под сварку, уплотнения FPM

d, мм

(должен соответствовать внешнему диаметру вашего трубопровода из полипропилена)

Ду, мм

(должен соответствовать внутреннему диаметру вашего трубопровода из полипропилена)

Тип пневмопривода

Код для заказа

Цена

с НДС, руб.

16

10

двойного действия (воздух/воздух)

22PPFR16DV40

14240

одинарного действия (воздух/пружина)

22PPFR16PR52

16020

20

15

двойного действия (воздух/воздух)

22PPFR20DV40

14685

одинарного действия (воздух/пружина)

22PPFR20PR52

16465

25

20

двойного действия (воздух/воздух)

22PPFR25DV40

15575

одинарного действия (воздух/пружина)

22PPFR25PR52

17800

32

25

двойного действия (воздух/воздух)

22PPFR32DV40

17800

одинарного действия (воздух/пружина)

22PPFR32PR52

19580

40

32

двойного действия (воздух/воздух)

22PPFR40DV40

20470

одинарного действия (воздух/пружина)

22PPFR40PR52

22250

50

40

двойного действия (воздух/воздух)

22PPFR50DV40

24475

одинарного действия (воздух/пружина)

22PPFR50PR52

26255

63

50

двойного действия (воздух/воздух)

22PPFR63DV40

28925

одинарного действия (воздух/пружина)

22PPFR63PR63

33820

75

65

двойного действия (воздух/воздух)

22PPFR75DV52

59630

одинарного действия (воздух/пружина)

22PPFR75PR75

65860

90

80

двойного действия (воздух/воздух)

22PPFR90DV63

72090

одинарного действия (воздух/пружина)

22PPFR90PR83

75383

Диаграмма зависимости рабочего давления от температуры рабочей среды:


Габаритные размеры:

Габаритные размеры (мм) и вес (кг)

d

Ду

Тип пневмопривода

Н1

Н2

H3

Н

W

L

L1

L2

Вес

16

10

воздух/воздух

27

47

86

160

60

92

124

25

1,3

воздух/пружина

27

47

98

172

68

92

164

25

2,3

20

 15

воздух/воздух

27

47

86

160

60

95

124

25

1,3

воздух/пружина

27

47

98

172

68

95

164

25

2,3

25

  20

воздух/воздух

30

56

86

172

60

110

124

25

1,3

воздух/пружина

30

56

98

184

68

110

164

25

2,3

32

25

воздух/воздух

36

67

86

189

60

123

124

25

1,4

воздух/пружина

36

67

98

201

68

123

164

25

2,4

40

32

воздух/воздух

44

73

86

203

60

146

124

45

1,7

воздух/пружина

44

73

98

215

68

146

164

45

2,7

50

   40

воздух/воздух

51

80

86

217

60

157

124

45

1,9

воздух/пружина

51

80

98

244

68

157

164

45

3,4

63

50

воздух/воздух

64

97

86

247

60

183

124

45

2,6

воздух/пружина

64

97

98

274

80

183

181

45

4,1

75

65

воздух/воздух

85

152

98

335

68

233

164

70

3,2

воздух/пружина

85

152

125

362

97

233

207

70

5,5

90

80

воздух/воздух

105

176

113

394

79

254

181

70

4,5

воздух/пружина

105

176

135

416

112

254

213

70

6,8


Аксессуары для пневмоприводов:



Описание

Тип пневмопривода

Код для заказа

Цена с НДС, руб.

Электромагнитные пневмораспределители


3/2-ходовой, Namur, резьба 1/4", IP65, 1250 л/мин,  1,5-8 бар, 24/=

одинарного действия

(воздух/пружина)

32RAS2400 979
3/2-ходовой, Namur, резьба 1/4", IP65, 1250 л/мин,  1,5-8 бар, 24/50

одинарного действия

(воздух/пружина)

32RAS2450 979
3/2-ходовой, Namur, резьба 1/4", IP65, 1250 л/мин,  1,5-8 бар, 230/50

одинарного действия

(воздух/пружина)

32RAS23050 979
5/2-ходовой, Namur, резьба 1/4", IP65, 1250 л/мин,  1,5-8 бар, 24/=

двойного действия

(воздух/воздух)

52RAS2400 1068
5/2-ходовой, Namur, резьба 1/4", IP65, 1250 л/мин,  1,5-8 бар, 24/50

двойного действия

(воздух/воздух)

52RAS2450 1068
5/2-ходовой, Namur, резьба 1/4", IP65, 1250 л/мин,  1,5-8 бар, 230/50

двойного действия

(воздух/воздух)

52RAS23050 1068

Блок механических концевых выключателей



Макс 250В постоянный/переменный ток, 5А, оптическая индикация

все

GTMEX

2136





Ремкомплекты

Шаровые краны из полипропилена производство Georg Fischer имеют полностью разборную конструкцию, поэтому возможна замена изношенных частей. Производителем предлагается стандартный набор запасных частей:

Ремкомплект состоит из: шара, штока, уплотнения шара, уплотнения муфт, уплотнения корпуса и уплотнения штока.

Таблица для заказа ремкомплектов для кранов с уплотнениями EPDM

Ду, мм

Код заказа

Цена с НДС, руб.

10

SP22PPE10

2225

15

SP22PPE15

2403

20

SP22PPE20

2670

25

SP22PPE25

2937

32

SP22PPE32

3204

40

SP22PPE40

4005

50

SP22PPE50

5340

65

SP22PPE65

10235

80

SP22PPE80

12905

Таблица для заказа ремкомплектов для кранов с уплотнениями FPM

Ду, мм

Код заказа

Цена с НДС, руб.

10

SP22PPF10

2403

15

SP22PPF15

2670

20

SP22PPF20

2937

25

SP22PPF25

3204

32

SP22PPF32

3738

40

SP22PPF40

4895

50

SP22PPF50

6764

65

SP22PPF65

13350

80

SP22PPF80

14240
