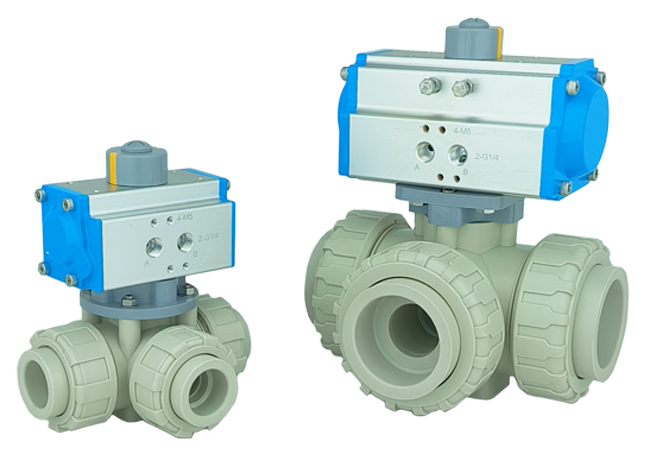

Трехходовые шаровые краны из полипропилена Georg Fischer (Швейцария) с сервоприводом Jexme (Тайвань)

Комплектация: трехходовой полнопроходной разборный c разъемными муфтами шаровой кран из полипропилена производство Georg Fischer (Швейцария) и неполнооборотный электрический привод производство JEXME (Тайвань). Электропривод монтируется на шаровой кран с использованием соединительного модуля, который рекомендован производителем шаровых кранов Georg Fischer (Швейцария).

Трехходовые шаровые краны из полипропилена Georg Fischer (Швейцария) с сервоприводом Jexme (Тайвань) Трехходовые шаровые краны из полипропилена Georg Fischer (Швейцария) с сервоприводом Jexme (Тайвань) Трехходовые шаровые краны из полипропилена Georg Fischer (Швейцария) с сервоприводом Jexme (Тайвань)
Трехходовые шаровые краны из полипропилена Georg Fischer (Швейцария) с сервоприводом Jexme (Тайвань) Трехходовые шаровые краны из полипропилена Georg Fischer (Швейцария) с сервоприводом Jexme (Тайвань) Трехходовые шаровые краны из полипропилена Georg Fischer (Швейцария) с сервоприводом Jexme (Тайвань)

Внимание!

Данные шаровые краны можно укомплектовать электроприводами:

J+J (Испания)   посмотреть

AVA (Китай)     посмотреть

И пневмоприводами:

RFS (Китай) посмотреть

Просмотр в 3D

Характеристики шаровых кранов:

Диаметр условный (DN): 10,15,20,25,32,40,50 мм
Присоединение к трубопроводу:

муфта разъемная с раструбами
под сварку d 16 – 63

муфта разъемная с коротким патрубком
под стыковую сварку d 20 – 63 (по запросу)

муфта разъемная с удлинённым патрубком
под стыковую сварку d 20 – 63 (по запросу)

Материал корпуса и шара: PP-H
Уплотнение шара: PTFE (тефлон)
Уплотнение муфт, корпуса и штока:  EPDM, FPM (подобрать по таблице химической устойчивости
Давление рабочей среды: от 0 до 10 бар
Температура рабочей среды: от 0 до +80С

Особенности:

  • полная герметичность и низкий крутящий момент благодаря высокоточной обработке каждой детали крана
  • легкость монтажа и демонтажа
  • противовыбросовый шток крана с двойным уплотнением
  • три седловых уплотнения шара
  • разборный корпус, возможно производить замену изношенных частей, таблица для заказа ремкомплектов внизу этой страницы
  • монтажные резьбовые вставки из нержавеющей стали для дополнительной фиксации крана

Применение: различные нейтральные и агрессивные среды

Характеристики электроприводов:

Возможное  электропитание:  220/AC, 24/AC/DC и 24/DC

Класс защиты электроприводов - IP67, полная защита от пыли, кратковременное погружение в воду на глубину до 1 м

Наличие дополнительных концевых выключателей для обратной связи

Корпус из алюминиевого сплава и крышка из поликарбоната, которые обеспечивают надежную защиту от ударов и воздействия окружающей среды

Наличие ручного дублера у электроприводов, для открытия или закрытия крана при отсутствии электричества

Материал шестерней редуктора и ручного дублера – сталь

Полное техническое описание PDF

Трехходовые шаровые краны поставляются двух типов. Первый и более часто используемый тип это трехходовой кран с вырезом в шаре в виде латинской буквы «L», поэтому имеют название «трехходовые краны L-порт».

Этот тип имеет только один вариант сборки с электроприводом:







Второй тип это трехходовой кран с вырезом в шаре в виде буквы «Т», поэтому имеют название «трехходовые краны Т-порт».

Этот тип имеет четыре варианта сборки с электроприводом:






Таблица для заказа L-порт, раструб под приварку, уплотнения EPDM

d, мм

(должен соответствовать внешнему диаметру вашего трубопровода из полипропилена)

Ду, мм

(должен соответствовать внутреннему диаметру вашего трубопровода из полипропилена)

Время переключения, сек.

Электропитание

привода

Код для заказа

Цена с НДС, руб.

16

10

1

220/AC

32LPPER1622001

33731

4

220/AC

32LPPER1622004

37024

12

220/AC

32LPPER1622012

30438

12

24/AC/DC

32LPPER1624U12

32663

12

24/DC

32LPPER1624D12

32752

20

15

1

220/AC

32LPPER2022001

33909

4

220/AC

32LPPER2022004

37202

12

220/AC

32LPPER2022012

30616

12

24/AC/DC

32LPPER2024U12

32841

12

24/DC

32LPPER2024D12

32930

25

20

1

220/AC

32LPPER2522001

35066

4

220/AC

32LPPER2522004

38359

12

220/AC

32LPPER2522012

31773

12

24/AC/DC

32LPPER2524U12

34087

12

24/DC

32LPPER2524D12

34176

32

25

1

220/AC

32LPPER3222001

30972

4

220/AC

32LPPER3222004

42275

12

220/AC

32LPPER3222012

35689

12

24/AC/DC

32LPPER3224U12

38003

12

24/DC

32LPPER3224D12

38092

40

32

1

220/AC

32LPPER4022001

39783

4

220/AC

32LPPER4022004

43076

12

220/AC

32LPPER4022012

36490

12

24/AC/DC

32LPPER4024U12

38804

12

24/DC

32LPPER4024D12

38893

50

40

4

220/AC

32LPPER5022004

45568

12

220/AC

32LPPER5022012

38982

12

24/AC/DC

32LPPER5024U12

41207

12

24/DC

32LPPER5024D12

41296

63

50

4

220/AC

32LPPER6322004

48861

12

220/AC

32LPPER6322012

42275

12

24/AC/DC

32LPPER6324U12

44589

12

24/DC

32LPPER6324D12

44678

Таблица для заказа L-порт, раструб под приварку, уплотнения FPM

d, мм

(должен соответствовать внешнему диаметру вашего трубопровода из полипропилена)

Ду, мм

(должен соответствовать внутреннему диаметру вашего трубопровода из полипропилена)

Время переключения, сек.

Электропитание

привода

Код для заказа

Цена с НДС, руб.

16

10

1

220/AC

32LPPFR1622001

35244

4

220/AC

32LPPFR1622004

38537

12

220/AC

32LPPFR1622012

31951

12

24/AC/DC

32LPPFR1624U12

34265

12

24/DC

32LPPFR1624D12

34354

20

15

1

220/AC

32LPPFR2022001

35600

4

220/AC

32LPPFR2022004

38893

12

220/AC

32LPPFR2022012

32307

12

24/AC/DC

32LPPFR2024U12

34621

12

24/DC

32LPPFR2024D12

34710

25

20

1

220/AC

32LPPFR2522001

37113

4

220/AC

32LPPFR2522004

40406

12

220/AC

32LPPFR2522012

33820

12

24/AC/DC

32LPPFR2524U12

36134

12

24/DC

32LPPFR2524D12

36223

32

25

1

220/AC

32LPPFR3222001

42008

4

220/AC

32LPPFR3222004

45301

12

220/AC

32LPPFR3222012

38715

12

24/AC/DC

32LPPFR3224U12

41029

12

24/DC

32LPPFR3224D12

41118

40

32

1

220/AC

32LPPFR4022001

42720

4

220/AC

32LPPFR4022004

46013

12

220/AC

32LPPFR4022012

39427

12

24/AC/DC

32LPPFR4024U12

41652

12

24/DC

32LPPFR4024D12

41741

50

40

4

220/AC

32LPPFR5022004

48327

12

220/AC

32LPPFR5022012

41741

12

24/AC/DC

32LPPFR5024U12

44055

12

24/DC

32LPPFR5024D12

44144

63

50

4

220/AC

32LPPFR6322004

53222

12

220/AC

32LPPFR6322012

46636

12

24/AC/DC

32LPPFR6324U12

48950

12

24/DC

32LPPFR6324D12

49039

Таблица для заказа T-порт, раструб под приварку, уплотнения EPDM

d, мм

(должен соответствовать внешнему диаметру вашего трубопровода из полипропилена)

Ду, мм

(должен соответствовать внутреннему диаметру вашего трубопровода из полипропилена)

Время переключения, сек.

Электропитание

привода

Код для заказа

Цена с НДС, руб.

16

10

1

220/AC

32TPPER1622001

34443

4

220/AC

32TPPER1622004

37736

12

220/AC

32TPPER1622012

31061

12

24/AC/DC

32TPPER1624U12

33375

12

24/DC

32TPPER1624D12

33464

20

15

1

220/AC

32TPPER2022001

34621

4

220/AC

32TPPER2022004

38003

12

220/AC

32TPPER2022012

31239

12

24/AC/DC

32TPPER2024U12

33553

12

24/DC

32TPPER2024D12

33642

25

20

1

220/AC

32TPPER2522001

35867

4

220/AC

32TPPER2522004

39249

12

220/AC

32TPPER2522012

32485

12

24/AC/DC

32TPPER2524U12

34799

12

24/DC

32TPPER2524D12

34888

32

25

1

220/AC

32TPPER3222001

39872

4

220/AC

32TPPER3222004

43165

12

220/AC

32TPPER3222012

36490

12

24/AC/DC

32TPPER3224U12

38804

12

24/DC

32TPPER3224D12

38893

40

32

1

220/AC

32TPPER4022001

40673

4

220/AC

32TPPER4022004

44055

12

220/AC

32TPPER4022012

37380

12

24/AC/DC

32TPPER4024U12

39694

12

24/DC

32TPPER4024D12

39783

50

40

4

220/AC

32TPPER5022004

46458

12

220/AC

32TPPER5022012

39783

12

24/AC/DC

32TPPER5024U12

42097

12

24/DC

32TPPER5024D12

42186

63

50

4

220/AC

32TPPER6322004

49929

12

220/AC

32TPPER6322012

43165

12

24/AC/DC

32TPPER6324U12

45479

12

24/DC

32TPPER6324D12

45568

Таблица для заказа T-порт, раструб под приварку, уплотнения FPM

d, мм

(должен соответствовать внешнему диаметру вашего трубопровода из полипропилена)

Ду, мм

(должен соответствовать внутреннему диаметру вашего трубопровода из полипропилена)

Время переключения, сек.

Электропитание

привода

Код для заказа

Цена с НДС, руб.

16

10

1

220/AC

32TPPFR1622001

36045

4

220/AC

32TPPFR1622004

39427

12

220/AC

32TPPFR1622012

32663

12

24/AC/DC

32TPPFR1624U12

34977

12

24/DC

32TPPFR1624D12

35066

20

15

1

220/AC

32TPPFR2022001

36401

4

220/AC

32TPPFR2022004

39694

12

220/AC

32TPPFR2022012

33019

12

24/AC/DC

32TPPFR2024U12

35333

12

24/DC

32TPPFR2024D12

35422

25

20

1

220/AC

32TPPFR2522001

37914

4

220/AC

32TPPFR2522004

41296

12

220/AC

32TPPFR2522012

34532

12

24/AC/DC

32TPPFR2524U12

36846

12

24/DC

32TPPFR2524D12

36935

32

25

1

220/AC

32TPPFR3222001

42898

4

220/AC

32TPPFR3222004

46280

12

220/AC

32TPPFR3222012

39516

12

24/AC/DC

32TPPFR3224U12

41919

12

24/DC

32TPPFR3224D12

42008

40

32

1

220/AC

32TPPFR4022001

43610

4

220/AC

32TPPFR4022004

46992

12

220/AC

32TPPFR4022012

40228

12

24/AC/DC

32TPPFR4024U12

42542

12

24/DC

32TPPFR4024D12

42631

50

40

4

220/AC

32TPPFR5022004

49395

12

220/AC

32TPPFR5022012

42631

12

24/AC/DC

32TPPFR5024U12

44945

12

24/DC

32TPPFR5024D12

45034

63

50

4

220/AC

32TPPFR6322004

54379

12

220/AC

32TPPFR6322012

47615

12

24/AC/DC

32TPPFR6324U12

50018

12

24/DC

32TPPFR6324D12

50107

Габаритные размеры:

Габаритные размеры (мм) и масса (кг)

d

Ду

Н1

Н2

Н3

Н

W

L1

L

L2

Вес

16

10

28

47

149

224

120

109

127

25

2,2

20

15

28

47

149

224

120

112

127

25

2,2

25

20

32

56

149

237

120

131

127

25

2,2

32

25

36

67

149

252

120

151

127

25

2,3

40

32

45

73

149

267

120

181

127

45

2,9

50

40

51

80

149

280

120

205

127

45

3,4

63

50

65

97

149

311

120

261

127

45

4,7


Электрическая схема подключения для приводов 220/AC

Электрическая схема управления для электропривода  с напряжением питания 220В переменного тока с частотой 50 Гц с двумя концевыми микропереключателями (LS1, LS2), отключающими электродвигатель в крайних положениях рабочего органа и двумя дополнительными микропереключателями (LS3, LS4), отвечающими за обратную связь при достижении крайних положений.

Клеммы:

1: плюсовой провод
3: команда «Открыть»
4: команда «Закрыть»
5: сигнальная лампа «Открыто»
6: сигнальная лампа «Закрыто»
7: не используется
8: не используется
↓: защитный ноль («земля»)

«Сухие контакты»:

3-NC: нормально закрыт
3-NO: нормально открыт
3-COM: общий
4-NC: нормально закрыт
4-NO: нормально открыт
4-COM: общий

Условные обозначения:
LS3: дополнительный концевой микропереключатель «Открыто»
LS4: дополнительный концевой микропереключатель «Закрыто»
F1: предохранитель
H: обогреватель двигателя (опционально)
M: двигатель





Электрическая схема подключения для приводов 24/AC/DC

Электрическая схема управления для электропривода  с напряжением питания 24В переменного тока с частотой 50 Гц и постоянного тока с двумя концевыми микропереключателями (LS1, LS2), отключающими электродвигатель постоянного тока в крайних положениях рабочего органа и двумя дополнительными микропереключателями (LS3, LS4), отвечающими за обратную связь при достижении крайних положений.



Клеммы:

1: плюсовой провод
3: команда «Открыть»
4: команда «Закрыть»
5: сигнальная лампа «Открыто»
6: сигнальная лампа «Закрыто»
7: не используется
8: не используется
↓: защитный ноль («земля»)
«Сухие контакты»:

3-NC: нормально закрыт
3-NO: нормально открыт
3-COM: общий
4-NC: нормально закрыт
4-NO: нормально открыт
4-COM: общий

Условные обозначения:
LS3: дополнительный концевой микропереключатель «Открыто»
LS4: дополнительный концевой микропереключатель «Закрыто»
F1: предохранитель
H: обогреватель двигателя (опционально)
M: двигатель


Электрическая схема подключения для приводов 24/DC

Электрическая схема управления для электропривода  с напряжением питания 24В постоянного тока с двумя концевыми микропереключателями (LS1, LS2), отключающими электродвигатель постоянного тока в крайних положениях рабочего органа и двумя дополнительными микропереключателями (LS3, LS4), отвечающими за обратную связь при достижении крайних положений.

Клеммы:

1: плюсовой провод
3: команда «Открыть»
4: команда «Закрыть»
5: сигнальная лампа «Открыто»
6: сигнальная лампа «Закрыто»
7: не используется
8: не используется
↓: защитный ноль («земля»)
«Сухие контакты»:

3-NC: нормально закрыт
3-NO: нормально открыт
3-COM: общий
4-NC: нормально закрыт
4-NO: нормально открыт
4-COM: общий

Условные обозначения:
LS3: дополнительный концевой микропереключатель «Открыто»
LS4: дополнительный концевой микропереключатель «Закрыто»
F1: предохранитель
H: обогреватель двигателя (опционально)
M: двигатель


Ремкомплекты

Шаровые краны из полипропилена производство Georg Fischer имеют полностью разборную конструкцию, поэтому возможна замена изношенных частей. Производителем предлагается стандартный набор запасных частей:

Ремкомплект состоит из: шара, штока, уплотнения шара, уплотнения муфт, уплотнения корпуса и уплотнения штока.

Таблица для заказа ремкомплектов для кранов L-порт с уплотнениями EPDM

Ду, мм

Код заказа

Цена

с НДС, руб.

10

SP32LPPE10

4895

15

SP32LPPE15

5607

20

SP32LPPE20

6319

25

SP32LPPE25

6942

32

SP32LPPE32

7654

40

SP32LPPE40

8366

50

SP32LPPE50

9078

Таблица для заказа ремкомплектов для кранов L-порт с уплотнениями FPM

Ду, мм

Код заказа

Цена

с НДС, руб.

10

SP32LPPF10

5518

15

SP32LPPF15

6230

20

SP32LPPF20

7120

25

SP32LPPF25

7832

32

SP32LPPF32

8722

40

SP32LPPF40

9434

50

SP32LPPF50

10324

Таблица для заказа ремкомплектов для кранов T-порт с уплотнениями EPDM

Ду, мм

Код заказа

Цена

с НДС, руб.

10

SP32TPPE10

5340

15

SP32TPPE15

6052

20

SP32TPPE20

6942

25

SP32TPPE25

7654

32

SP32TPPE32

8366

40

SP32TPPE40

9078

50

SP32TPPE50

9790

Таблица для заказа ремкомплектов для кранов T-порт с уплотнениями FPM

Ду, мм

Код заказа

Цена

с НДС, руб.

10

SP32TPPF10

6230

15

SP32TPPF15

7120

20

SP32TPPF20

8010

25

SP32TPPF25

8900

32

SP32TPPF32

9612

40

SP32TPPF40

10502

50

SP32TPPF50

11570
