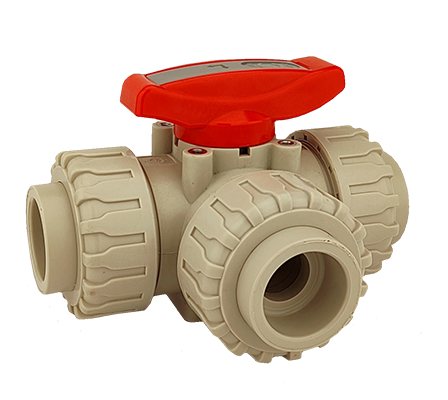

Трехходовые шаровые краны из полипропилена Georg Fischer (Швейцария) с пневмоприводами RFS (Китай)

Комплектация: трехходовой полнопроходной разборный c разъемными муфтами шаровой кран из полипропилена производство Georg Fischer (Швейцария) и четверть оборотный пневмопривод производство RFS (Китай). Пневмопривод монтируется на шаровой кран с использованием соединительного модуля, который рекомендован производителем шаровых кранов Georg Fischer (Швейцария)

Трехходовые шаровые краны из полипропилена Georg Fischer (Швейцария) с пневмоприводами RFS (Китай) Трехходовые шаровые краны из полипропилена Georg Fischer (Швейцария) с пневмоприводами RFS (Китай) Трехходовые шаровые краны из полипропилена Georg Fischer (Швейцария) с пневмоприводами RFS (Китай)
Трехходовые шаровые краны из полипропилена Georg Fischer (Швейцария) с пневмоприводами RFS (Китай) Трехходовые шаровые краны из полипропилена Georg Fischer (Швейцария) с пневмоприводами RFS (Китай) Трехходовые шаровые краны из полипропилена Georg Fischer (Швейцария) с пневмоприводами RFS (Китай)

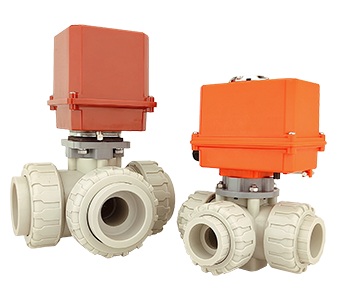

Данные шаровые краны можно укомплектовать электроприводами:

J+J (Испания)   посмотреть

AVA (Китай)     посмотреть

JEXME (Тайвань) посмотреть

Просмотр в 3D

Характеристики шаровых кранов:

Диаметр условный (DN): 10,15,20,25,32,40,50 мм
Присоединение к трубопроводу:

муфта разъемная с раструбами
под сварку d 16 – 63

муфта разъемная с коротким патрубком
под стыковую сварку d 20 – 63 (по запросу)

муфта разъемная с удлинённым патрубком
под стыковую сварку d 20 – 63 (по запросу)

Материал корпуса и шара: PP-H
Уплотнение шара: PTFE (тефлон)
Уплотнение муфт, корпуса и штока:  EPDM, FPM (подобрать по таблице химической устойчивости
Давление рабочей среды: от 0 до 10 бар
Температура рабочей среды: от 0 до +80С

Особенности:

  • полная герметичность и низкий крутящий момент благодаря высокоточной обработке каждой детали крана
  • легкость монтажа и демонтажа
  • противовыбросовый шток крана с двойным уплотнением
  • три седловых уплотнения шара
  • разборный корпус, возможно производить замену изношенных частей, таблица для заказа ремкомплектов внизу этой страницы
  • монтажные резьбовые вставки из нержавеющей стали для дополнительной фиксации крана

Применение: различные нейтральные и агрессивные среды

Характеристики пневмоприводов:

Два типа пневмоприводов, двойного действия (воздух/воздух) и одинарного действия (воздух/пружина)

Пневмоприводы имеют двустороннюю регулировку крайних положений привода

Не требует обслуживания в течение всего диапазона гарантированного количества срабатываний

Гарантийное количество срабатываний пневмопривода составляет не менее 600000 циклов

Пневмоприводы одинарного и двойного действия могут быть легко преобразованы один в другой путём извлечения или установки пружинных картриджей

Возможна установка электромагнитного пневмораспределитля и блока с механическими концевыми выключателями, таблица для заказа этих аксессуаров внизу этой страницы

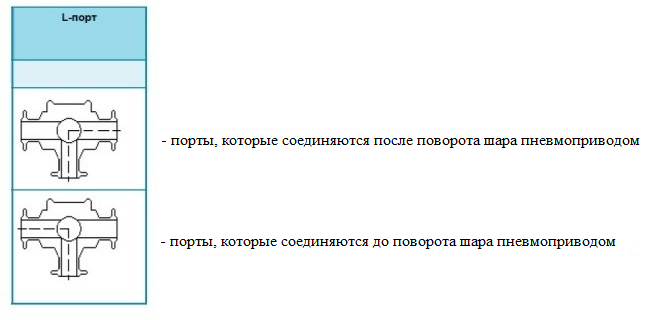

Трехходовые шаровые краны поставляются двух типов. Первый и более часто используемый тип это трехходовой кран с вырезом в шаре в виде латинской буквы «L», поэтому имеют название «трехходовые краны L-порт».

Этот тип имеет только один вариант сборки с пневмоприводом:

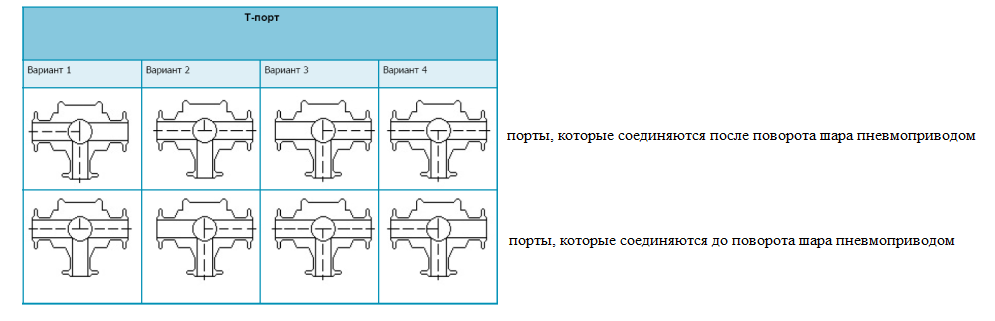

Второй тип это трехходовой кран с вырезом в шаре в виде буквы «Т», поэтому имеют название «трехходовые краны Т-порт».

Этот тип имеет четыре варианта сборки с пневмоприводом:




Таблица для заказа L-порт, раструб под приварку, уплотнения EPDM

d, мм

(должен соответствовать внешнему диаметру вашего трубопровода из полипропилена)

Ду, мм

(должен соответствовать внутреннему диаметру вашего трубопровода из полипропилена)

Тип пневмопривода

Код для заказа

Цена

с НДС, руб.

16

10

двойного действия (воздух/воздух)

32LPPER16DV40

18690

одинарного действия (воздух/пружина)

32LPPER16PR52

20470

20

15

двойного действия (воздух/воздух)

32LPPER20DV40

19135

одинарного действия (воздух/пружина)

32LPPER20PR52

20915

25

20

двойного действия (воздух/воздух)

32LPPER25DV40

20470

одинарного действия (воздух/пружина)

32LPPER25PR52

22695

32

25

двойного действия (воздух/воздух)

32LPPER32DV40

24030

одинарного действия (воздух/пружина)

32LPPER32PR52

25810

40

32

двойного действия (воздух/воздух)

32LPPER40DV40

26255

одинарного действия (воздух/пружина)

32LPPER40PR52

28035

50

40

двойного действия (воздух/воздух)

32LPPER50DV40

29370

одинарного действия (воздух/пружина)

32LPPER50PR52

31595

63

50

двойного действия (воздух/воздух)

32LPPER63DV40

33820

одинарного действия (воздух/пружина)

32LPPER63PR63

38715




Таблица для заказа L-порт, раструб под приварку, уплотнения FPM

d, мм

(должен соответствовать внешнему диаметру вашего трубопровода из полипропилена)

Ду, мм

(должен соответствовать внутреннему диаметру вашего трубопровода из полипропилена)

Тип пневмопривода

Код для заказа

Цена

с НДС, руб.

16

10

двойного действия (воздух/воздух)

32LPPFR16DV40

20915

одинарного действия (воздух/пружина)

32LPPFR16PR52

23140

20

15

двойного действия (воздух/воздух)

32LPPFR20DV40

21360

одинарного действия (воздух/пружина)

32LPPFR20PR52

23585

25

20

двойного действия (воздух/воздух)

32LPPFR25DV40

23585

одинарного действия (воздух/пружина)

32LPPFR25PR52

25365

32

25

двойного действия (воздух/воздух)

32LPPFR32DV40

27590

одинарного действия (воздух/пружина)

32LPPFR32PR52

29815

40

32

двойного действия (воздух/воздух)

32LPPFR40DV40

29815

одинарного действия (воздух/пружина)

32LPPFR40PR52

32040

50

40

двойного действия (воздух/воздух)

32LPPFR50DV40

34265

одинарного действия (воздух/пружина)

32LPPFR50PR52

36490

63

50

двойного действия (воздух/воздух)

32LPPFR63DV40

41385

одинарного действия (воздух/пружина)

32LPPFR63PR63

46280




Таблица для заказа T-порт, раструбами под приварку, уплотнения EPDM

d, мм

(должен соответствовать внешнему диаметру вашего трубопровода из полипропилена)

Ду, мм

(должен соответствовать внутреннему диаметру вашего трубопровода из полипропилена)

Тип пневмопривода

Код для заказа

Цена

с НДС, руб.

16

10

двойного действия (воздух/воздух)

32TPPER16DV40

18690

одинарного действия (воздух/пружина)

32TPPER16PR52

20470

20

15

двойного действия (воздух/воздух)

32TPPER20DV40

19135

одинарного действия (воздух/пружина)

32TPPER20PR52

20915

25

20

двойного действия (воздух/воздух)

32TPPER25DV40

20470

одинарного действия (воздух/пружина)

32TPPER25PR52

22695

32

25

двойного действия (воздух/воздух)

32TPPER32DV40

24030

одинарного действия (воздух/пружина)

32TPPER32PR52

25810

40

32

двойного действия (воздух/воздух)

32TPPER40DV40

26255

одинарного действия (воздух/пружина)

32TPPER40PR52

28035

50

40

двойного действия (воздух/воздух)

32TPPER50DV40

29370

одинарного действия (воздух/пружина)

32TPPER50PR52

31150

63

50

двойного действия (воздух/воздух)

32TPPER63DV40

33820

одинарного действия (воздух/пружина)

32TPPER63PR63

38715

Таблица для заказа T-порт, раструб под приварку, уплотнения FPM

d, мм

(должен соответствовать внешнему диаметру вашего трубопровода из полипропилена)

Ду, мм

(должен соответствовать внутреннему диаметру вашего трубопровода из полипропилена)

Тип пневмопривода

Код для заказа

Цена

с НДС, руб.

16

10

двойного действия (воздух/воздух)

32TPPFR16DV40

20915

одинарного действия (воздух/пружина)

32TPPFR16PR52

23140

20

15

двойного действия (воздух/воздух)

32TPPFR20DV40

21360

одинарного действия (воздух/пружина)

32TPPFR20PR52

23140

25

20

двойного действия (воздух/воздух)

32TPPFR25DV40

23585

одинарного действия (воздух/пружина)

32TPPFR25PR52

25365

32

25

двойного действия (воздух/воздух)

32TPPFR32DV40

29815

одинарного действия (воздух/пружина)

32TPPFR32PR52

32040

40

32

двойного действия (воздух/воздух)

32TPPFR40DV40

29815

одинарного действия (воздух/пружина)

32TPPFR40PR52

32485

50

40

двойного действия (воздух/воздух)

32TPPFR50DV40

34265

одинарного действия (воздух/пружина)

32TPPFR50PR52

36490

63

50

двойного действия (воздух/воздух)

32TPPFR63DV40

41385

одинарного действия (воздух/пружина)

32TPPFR63PR63

46725

Диаграмма зависимости рабочего давления от температуры рабочей среды:


Габаритные размеры:

Габаритные размеры (мм) и вес (кг)

d

Ду

Тип пневмопривода

Н1

Н2

H3

Н

W

L

L1

L2

N1 N2

Вес

16

10

воздух/воздух

28

47 86 161 60 109 124 25 G1/4" M6 1,3

воздух/пружина

28

47 98 173 68 109 164 25 G1/4" M6 2,3

20

 15

воздух/воздух

28

47 86 161 60 112 124 25 G1/4" M6 1,3

воздух/пружина

28

47 98 173 68 112 164 25 G1/4" M6 2,3

25

  20

воздух/воздух

32

56 86 174 60 131 124 25 G1/4" M6 1,4

воздух/пружина

32

56 98 189 68 131 164 25 G1/4" M6 2,4

32

25

воздух/воздух

36

47 86 189 60 151 124 25 G1/4" M6 1,6

воздух/пружина

36

67 98 201 68 151 164 25 G1/4" M6 2,6

40

32

воздух/воздух

45

73 86 204 60 181 124 45 G1/4" M8 2,0

воздух/пружина

45

73 98 216 68 181 164 45 G1/4" M8 3,0

50

   40

воздух/воздух

51

80 86 217 60 205 124 45 G1/4" M8 2,5

воздух/пружина

51

80 113 244 80 205 181 45 G1/4" M8 4,0

63

50

воздух/воздух

65

97 86 248 60 261 124 85 G1/4" M8 3,8

воздух/пружина

65

97 113 275 80 261 181 85 G1/4" M8 5,3

Аксессуары для пневмоприводов:

Описание

Тип пневмопривода

Код для заказа

Цена с НДС, руб.

Электромагнитные пневмораспределители


3/2-ходовой, Namur, резьба 1/4", IP65, 1250 л/мин,  1,5-8 бар, 24/=

одинарного действия

(воздух/пружина)

32RAS2400 1246
3/2-ходовой, Namur, резьба 1/4", IP65, 1250 л/мин,  1,5-8 бар, 24/50

одинарного действия

(воздух/пружина)

32RAS2450 1246
3/2-ходовой, Namur, резьба 1/4", IP65, 1250 л/мин,  1,5-8 бар, 230/50

одинарного действия

(воздух/пружина)

32RAS23050 1246
5/2-ходовой, Namur, резьба 1/4", IP65, 1250 л/мин,  1,5-8 бар, 24/=

двойного действия

(воздух/воздух)

52RAS2400 1335
5/2-ходовой, Namur, резьба 1/4", IP65, 1250 л/мин,  1,5-8 бар, 24/50

двойного действия

(воздух/воздух)

52RAS2450 1335
5/2-ходовой, Namur, резьба 1/4", IP65, 1250 л/мин,  1,5-8 бар, 230/50

двойного действия

(воздух/воздух)

52RAS23050 1335

Блок механических концевых выключателей



Макс 250В постоянный/переменный ток, 5А, оптическая индикация

все

GTMEX

2492


Ремкомплекты

Шаровые краны из полипропилена производство Georg Fischer имеют полностью разборную конструкцию, поэтому возможна замена изношенных частей. Производителем предлагается стандартный набор запасных частей:

Ремкомплект состоит из: шара, штока, уплотнения шара, уплотнения муфт, уплотнения корпуса и уплотнения штока.

Таблица для заказа ремкомплектов для кранов L-порт с уплотнениями EPDM

Ду, мм

Код заказа

Цена

с НДС, руб.

10

SP32LPPE10

4895

15

SP32LPPE15

5607

20

SP32LPPE20

6319

25

SP32LPPE25

6942

32

SP32LPPE32

7654

40

SP32LPPE40

8366

50

SP32LPPE50

9078

Таблица для заказа ремкомплектов для кранов L-порт с уплотнениями FPM

Ду, мм

Код заказа

Цена

с НДС, руб.

10

SP32LPPF10

5518

15

SP32LPPF15

6230

20

SP32LPPF20

7120

25

SP32LPPF25

7832

32

SP32LPPF32

8722

40

SP32LPPF40

9434

50

SP32LPPF50

10324

Таблица для заказа ремкомплектов для кранов T-порт с уплотнениями EPDM

Ду, мм

Код заказа

Цена

с НДС, руб.

10

SP32TPPE10

5340

15

SP32TPPE15

6052

20

SP32TPPE20

6942

25

SP32TPPE25

7654

32

SP32TPPE32

8366

40

SP32TPPE40

9078

50

SP32TPPE50

9790

Таблица для заказа ремкомплектов для кранов T-порт с уплотнениями FPM

Ду, мм

Код заказа

Цена

с НДС, руб.

10

SP32TPPF10

6230

15

SP32TPPF15

7120

20

SP32TPPF20

8010

25

SP32TPPF25

8900

32

SP32TPPF32

9612

40

SP32TPPF40

10502

50

SP32TPPF50

11570
