Двухходовые шаровые краны из полипропилена Georg Fischer (Швейцария) с сервоприводом J+J (Испания)

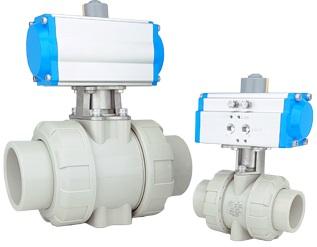

Комплектация: двухходовой полнопроходной разборный c разъемными муфтами шаровой кран из полипропилена производство Georg Fischer (Швейцария) и неполнооборотный электрический привод производство производство J+J (Испания). Электропривод монтируется на шаровой кран с использованием соединительного модуля, который рекомендован производителем шаровых кранов Georg Fischer (Швейцария)

Внимание!

Данные шаровые краны можно укомплектовать электроприводами:

JEXME (Тайвань) посмотреть

AVA (Китай)   посмотреть

И пневмоприводами:

RFS (Китай) посмотреть

Просмотр в 3D

Характеристики шаровых кранов:

Диаметр условный (DN): 10,15,20,25,32,40,50,65,80 мм
Присоединение к трубопроводу:

муфта разъемная с раструбами
под сварку d 16 – 90

муфта разъемная с коротким патрубком
под стыковую сварку d 20 – 90 (по запросу)

муфта разъемная с удлинённым патрубком
под стыковую сварку d 20 – 90 (по запросу)

Материал корпуса и шара: PP-H
Уплотнение шара: PTFE (тефлон)
Уплотнение муфт, корпуса и штока:  EPDM, FPM (подобрать по таблице химической устойчивости
Давление рабочей среды: от 0 до 10 бар
Температура рабочей среды: от 0 до +80С

Особенности:

  • полная герметичность и низкий крутящий момент благодаря высокоточной обработке каждой детали крана
  • легкость монтажа и демонтажа
  • противовыбросовый шток крана с двойным уплотнением
  • разборный корпус, возможно производить замену изношенных частей, таблица для заказа ремкомплектов внизу этой страницы
  • монтажные резьбовые вставки из нержавеющей стали для дополнительной фиксации крана

Применение: различные нейтральные и агрессивные среды

Характеристики электроприводов:

Электроприводы являются мультивольтажными, напряжение от источника питания определяется приводом автоматически.

Класс защиты электроприводов - IP67, полная защита от пыли, кратковременное погружение в воду на глубину до 1 м

Наличие дополнительных концевых выключателей для обратной связи

Наличие ручного дублера у электроприводов, для открытия или закрытия крана при отсутствии электричества

Благодаря встроенному электронному моментному выключателю, в случае превышения допустимого крутящего момента происходит автоматическое отключение питания электродвигателя и переключение передачи для ручного управления

Возможно установить блок аварийного возврата, при отключении электроэнергии привод вернет шаровой кран на выбор в открытое или закрытое положение

Установлен автотерморегулятор против образования конденсата внутри электропривода

Полное техническое описание

Таблица для заказа кранов с раструбом под сварку, уплотнения EPDM

d, мм
(должен соответствовать внешнему диаметру
вашего трубопровода из полипропилена)

Ду, мм
(должен соответствовать внутреннему диаметру
вашего трубопровода из полипропилена)

Время
открытия/закрытия

Электропитание
привода

Код для заказа

Цена
с НДС, руб.

16

10

10

24-240 AC/DC

22PPER1624240U10

32400

20

15

10

24-240 AC/DC

22PPER2024240U10

32850

25

20

10

24-240 AC/DC

22PPER2524240U10

33750

32

25

10

24-240 AC/DC

22PPER3224240U10

35100

40

32

10

24-240 AC/DC

22PPER4024240U10

36900

50

40

10

24-240 AC/DC

22PPER5024240U10

39600

63

50

10

24-240 AC/DC

22PPER6324240U10

42750

75

65

10

24-240 AC/DC

22PPER7524240U10

83070

90

80

14

24-240 AC/DC

22PPER9024240U14

96660


Таблица для заказа кранов с раструбом под сварку, уплотнения FPM

d, мм
(должен соответствовать внешнему диаметру
вашего трубопровода из полипропилена)

Ду, мм
(должен соответствовать внутреннему диаметру
вашего трубопровода из полипропилена)

Время
открытия/закрытия

Электропитание
привода

Код для заказа

Цена
с НДС, руб.

16

10

10

24-240 AC/DC

22PPFR1624240U10

33750

20

15

10

24-240 AC/DC

22PPFR2024240U10

34200

25

20

10

24-240 AC/DC

22PPFR2524240U10

35100

32

25

10

24-240 AC/DC

22PPFR3224240U10

36000

40

32

10

24-240 AC/DC

22PPFR4024240U10

45090

50

40

10

24-240 AC/DC

22PPFR5024240U10

42300

63

50

10

24-240 AC/DC

22PPFR6324240U10

46350

75

65

10

24-240 AC/DC

22PPFR7524240U10

91170

90

80

14

24-240 AC/DC

22PPFR9024240U14

106110


Диаграмма зависимости рабочего давления от температуры рабочей среды:


Габаритные размеры:

Габаритные размеры (мм) и вес (кг)

d

DN

H1

H2

H3

H

W

L

L1

L2

N2

Вес

16

10

27

47

169

243

181

92

110

25

M6

2,1

20

15

27

47

169

243

181

95

110

25

M6

2,1

25

20

30

56

169

255

181

110

110

25

M6

2,1

32

25

36

67

169

272

181

123

110

25

M6

2,2

40

32

44

73

169

286

181

146

110

45

M8

2,5

50

40

51

80

169

300

181

157

110

45

M8

2,7

63

50

64

97

169

330

181

183

110

45

M8

3,4

75

65

85

152

169

406

181

233

110

70

M8

4,8

90

80

105

176

169

450

181

254

110

70

M8

5,5


Электрическая схема подключения


Ремкомплекты

Шаровые краны из полипропилена производство Georg Fischer имеют полностью разборную конструкцию, поэтому возможна замена изношенных частей. Производителем предлагается стандартный набор запасных частей:

Ремкомплект состоит из: шара, штока, уплотнения шара, уплотнения муфт, уплотнения корпуса и уплотнения штока.

Таблица для заказа ремкомплектов для кранов с уплотнениями EPDM

Ду, мм

Код заказа

Цена с НДС, руб.

10

SP22PPE10

2250

15

SP22PPE15

2430

20

SP22PPE20

2700

25

SP22PPE25

2970

32

SP22PPE32

3240

40

SP22PPE40

4050

50

SP22PPE50

5400

65

SP22PPE65

10350

80

SP22PPE80

13050

Таблица для заказа ремкомплектов для кранов с уплотнениями FPM

Ду, мм

Код заказа

Цена с НДС, руб.

10

SP22PPF10

2430

15

SP22PPF15

2700

20

SP22PPF20

2970

25

SP22PPF25

3240

32

SP22PPF32

3780

40

SP22PPF40

4950

50

SP22PPF50

6840

65

SP22PPF65

13500

80

SP22PPF80

14400



{literal}{/literal}
