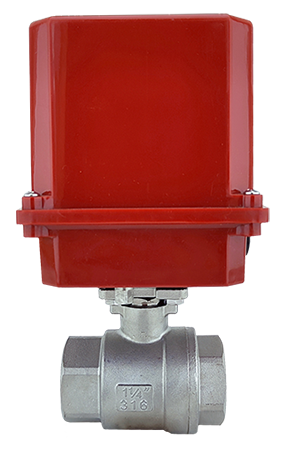

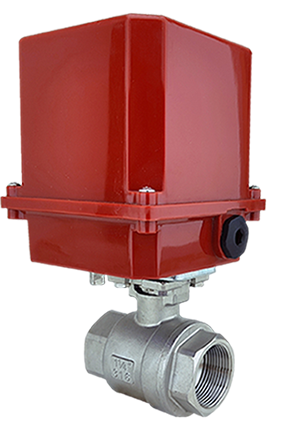

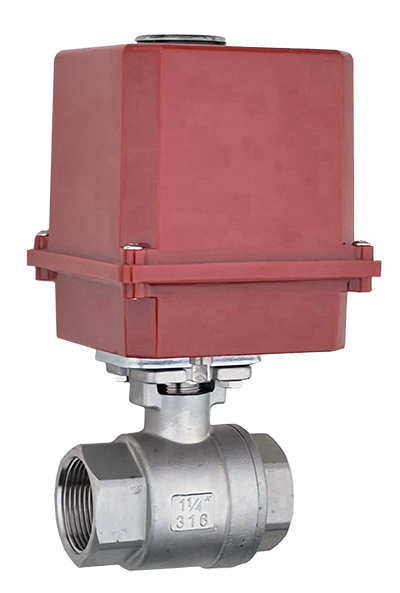

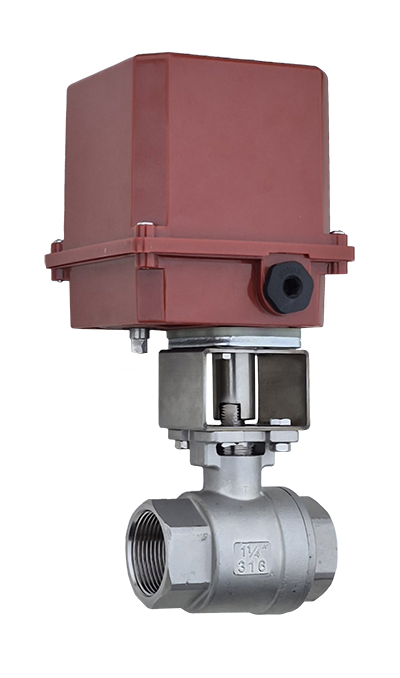

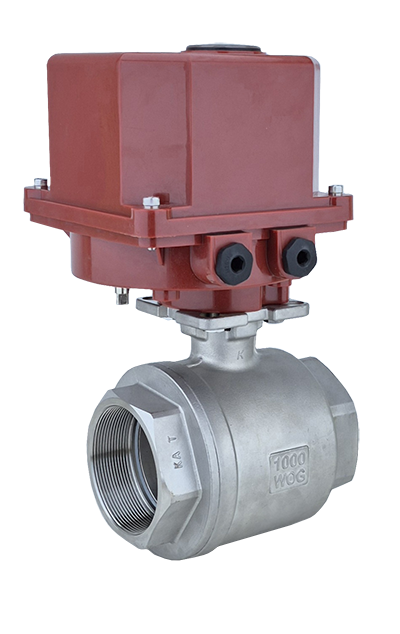

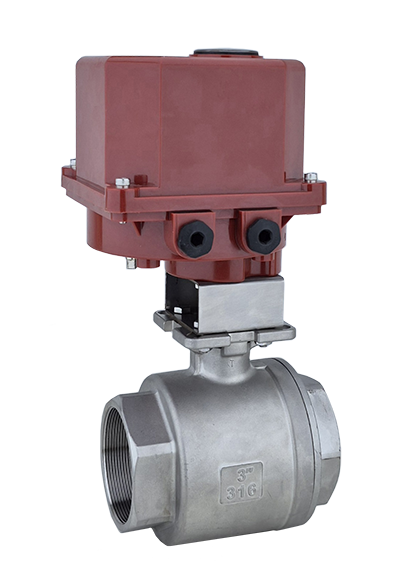

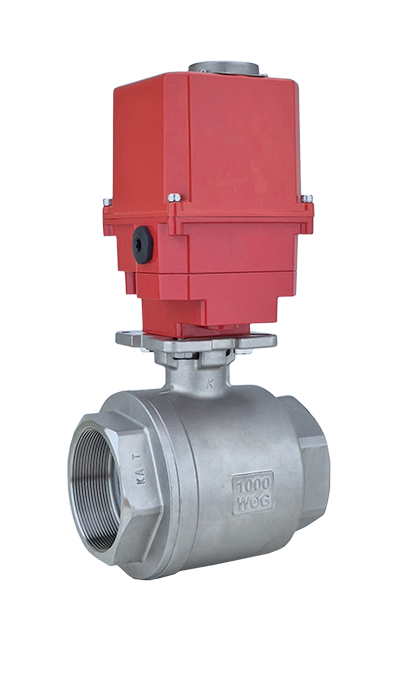

Двухходовые шаровые краны из нержавеющей стали DN 8-100 мм с электроприводом серия SC232

Комплектация: двухходовой двухсоставной (из двух частей) шаровой кран из нержавеющей стали и неполнооборотный общепромышленный электрический привод. Электропривод устанавливается на присоединительный фланец (стандарт ISO 5211) шарового крана без использования соединительного модуля, что обеспечивает компактные габаритные размеры и надежность соединения.

Применение: дистанционное управление потоками в трубопроводе различных жидкостей и газов, в том числе и агрессивных, на предприятиях во всех областях промышленности и объектах инфраструктуры.

Двухходовые шаровые краны из нержавеющей стали DN 8-100 мм с электроприводом серия SC232

Внимание!

Данные шаровые краны можно укомплектовать пневмоприводом:

КАК ЗАКАЗАТЬ

Для получения счета на оплату, коммерческого предложения, информации по наличию на данное оборудование присылайте на почту info@spcontrol.ru выбранные Вами коды для заказа из таблиц на этой странице нашего сайта. Обязательно укажите нужное количество для каждой позиции. Так же в запросе должны быть реквизиты вашего юридического лица или ИП и указано контактное лицо.

При желании предварительно можете получить информацию по наличию интересующих Вас позиций по телефону +7 (495) 771-08-84 или в чате на сайте.

Характеристики шаровых кранов:

Диаметр условный (DN):	8,10,15,20,25,32,40,50,65,80,100 мм
Присоединение к трубопроводу:	Резьба внутренняя G 1/4-4"
Материал корпуса и шара:	нержавеющая сталь CF8M (1.4408)
Уплотнение шара:	PTFE (тефлон)
Давление рабочей среды:	до 63 бар
Температура рабочей среды:	от -20 до +180С

Особенности:

полная герметичность благодаря высокоточной обработке каждой детали крана
противовыбросовый шток крана с двойным уплотнением

Применение: нейтральные и агрессивные рабочие среды.

Характеристики электроприводов:

Возможное электропитание: 220/AC и 24/DC

Класс защиты электроприводов - IP67, полная защита от пыли, кратковременное погружение в воду на глубину до 1 м

Наличие дополнительных концевых выключателей для обратной связи

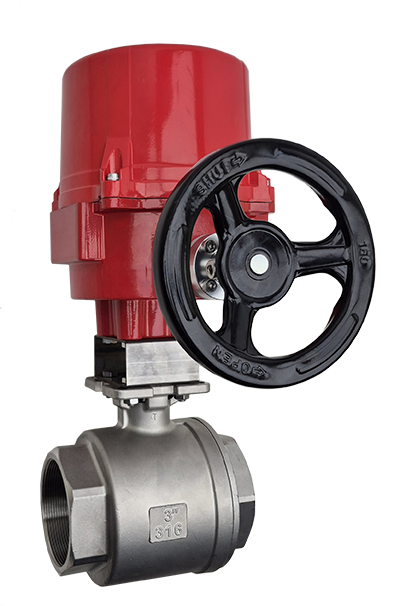

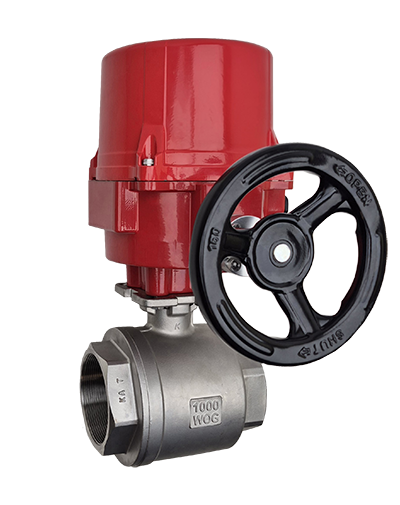

Наличие ручного дублера у электроприводов, для открытия или закрытия крана при отсутствии электричества

Материал шестерней редуктора и ручного дублера – сталь

По запросу:

Возможна установка платы позиционера с управляющим сигналом 4-20 мА для регулирования краном расхода рабочей среды

Таблица для заказа

Резьба, дюйм	DN, мм	Время открытия/закрытия, сек.	Электропитание привода	Код для заказа	Цена с НДС
1/4"	8	1	220/AC	22DST0822001	46200,00 руб.
		2,5	220/AC	22DST08220025	37170,00 руб.
		12	220/AC	22DST0822012	24150,00 руб.
		1	24/DC	22DST0824D01	47250,00 руб.
		2,5	24/DC	22DST0824D025	38325,00 руб.
		12	24/DC	22DST0824D12	25410,00 руб.
3/8"	10	1	220/AC	22DST1022001	46410,00 руб.
		2,5	220/AC	22DST10220025	37380,00 руб.
		12	220/AC	22DST1022012	24360,00 руб.
		1	24/DC	22DST1024D01	47460,00 руб.
		2,5	24/DC	22DST1024D025	38640,00 руб.
		12	24/DC	22DST1024D12	25725,00 руб.
1/2"	15	1	220/AC	22DST1522001	46725,00 руб.
		2,5	220/AC	22DST15220025	37590,00 руб.
		12	220/AC	22DST1522012	24675,00 руб.
		1	24/DC	22DST1524D01	47670,00 руб.
		2,5	24/DC	22DST1524D025	38955,00 руб.
		12	24/DC	22DST1524D12	24990,00 руб.
3/4"	20	1	220/AC	22DST2022001	47250,00 руб.
		2,5	220/AC	22DST20220025	38010,00 руб.
		12	220/AC	22DST2022010	25200,00 руб.
		1	24/DC	22DST2024D01	47775,00 руб.
		2,5	24/DC	22DST2024D025	38325,00 руб.
		12	24/DC	22DST2024D12	25725,00 руб.
1"	25	2,5	220/AC	22DST25220025	38850,00 руб.
		12	220/AC	22DST2522012	26040,00 руб.
		2,5	24/DC	22DST2524D025	39375,00 руб.
		12	24/DC	22DST2524D12	26460,00 руб.
11/4"	32	12	220/AC	22DST3222012	27825,00 руб.
11/4"	32	12	D24/DC	22DST3224D12	28350,00 руб.
11/2"	40	12	220/AC	22DST4022012	30450,00 руб.
11/2"	40	12	24/DC	22DST4024D12	30975,00 руб.
2"	50	12	220/AC	22DST5022012	37800,00 руб.
2"	50	12	24/DC	22DST5024D12	38850,00 руб.
21/2"	65	23	220/AC	22DST6522023	55650,00 руб.
21/2"	65	20	24/DC	22DST6524D20	57225,00 руб.
3"	80	8	220/AC	22DST5022012	86100,00 руб.
3"	80	8	24/DC	22DST5024D10	88200,00 руб.
4"	100	30	220/AC	22DST5022012	126000,00 руб.
4"	100	30	24/DC	22DST5024D10	131250,00 руб.

Габаритные размеры:

Габаритные размеры (мм) и вес (кг)
DN	G"	Н1	Н2	Н	W	L	L1	D1	N1	Вес
8	1/4	29	149	178	120	127	61	8	1x1/2" PF	2,0
10	3/8	29	149	178	120	127	61	10	1x1/2" PF	2,0
15	1/2	29	149	178	120	127	61	15	1x1/2" PF	2,1
20	3/4	33	149	182	120	127	70	20	1x1/2" PF	2,2
25	1	37	149	186	120	127	85	25	1x1/2" PF	2,4
32	11/4	48	149	197	120	127	99	32	1x1/2" PF	3,0
40	1/12	53	149	202	120	127	110	38	1x1/2" PF	3,4
50	2	64	149	216	120	127	130	50	1x1/2" PF	4,7
65	21/2	83	149	232	120	127	161	65	1x1/2" PF	6,1
80	3	95	244	339	173	173	183	80	2x1/2" PF	9,7
100	4	115	272	387	230	230	204	100	2x1/2" PF	19,8

Электрическая схема подключения для приводов 220/AC

Электрическая схема управления для электропривода с напряжением питания 220В переменного тока с частотой 50 Гц с двумя концевыми микропереключателями (LS1, LS2), отключающими электродвигатель в крайних положениях рабочего органа и двумя дополнительными микропереключателями (LS3, LS4), отвечающими за обратную связь при достижении крайних положений.

Клеммы:

1: плюсовой провод
3: команда «Открыть»
4: команда «Закрыть»
5: сигнальная лампа «Открыто»
6: сигнальная лампа «Закрыто»
7: не используется
8: не используется
↓: защитный ноль («земля»)

«Сухие контакты»:

3-NC: нормально закрыт
3-NO: нормально открыт
3-COM: общий
4-NC: нормально закрыт
4-NO: нормально открыт
4-COM: общий

Условные обозначения:
LS3: дополнительный концевой микропереключатель «Открыто»
LS4: дополнительный концевой микропереключатель «Закрыто»
F1: предохранитель
H: обогреватель двигателя (опционально)
M: двигатель

Электрическая схема подключения для приводов 24/DC

Электрическая схема управления для электропривода с напряжением питания 24В постоянного тока с двумя концевыми микропереключателями (LS1, LS2), отключающими электродвигатель постоянного тока в крайних положениях рабочего органа и двумя дополнительными микропереключателями (LS3, LS4), отвечающими за обратную связь при достижении крайних положений.

Условные обозначения:
LS3: дополнительный концевой микропереключатель «Открыто»
LS4: дополнительный концевой микропереключатель «Закрыто»
F1: предохранитель
H: обогреватель двигателя (опционально)
M: двигатель
