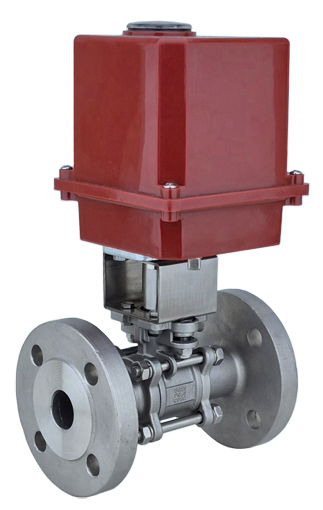

Трёхсоставные шаровые краны из нержавеющей стали DN 8-100 мм с электроприводом серия SC217. В наличии от 26400 руб.

Комплектация: двухходовой полнопроходной шаровой кран из трех частей из нержавеющей стали и неполнооборотный общепромышленный электропривод 220В переменного тока или 24В постоянного тока. Электропривод монтируется непосредственно на присоединительный фланец (стандарт ISO 5211) шарового крана без использования соединительного модуля, что обеспечивает компактные габаритные размеры и надежность соединения. Шаровые краны доступны с резьбовым, фланцевым и сварным присоединением к трубопроводу.

Применение: дистанционное управление потоками в трубопроводе различных жидкостей и газов, в том числе и агрессивных, на предприятиях во всех областях промышленности и сферы услуг.

  • Техническое описание
  • Комплектации и цены
  • Габаритные размеры
  • Схемы электроподключения
Трёхсоставные шаровые краны из нержавеющей стали DN 8-100 мм с электроприводом серия SC217. В наличии от 26400 руб. Трёхсоставные шаровые краны из нержавеющей стали DN 8-100 мм с электроприводом серия SC217. В наличии от 26400 руб. Трёхсоставные шаровые краны из нержавеющей стали DN 8-100 мм с электроприводом серия SC217. В наличии от 26400 руб. Трёхсоставные шаровые краны из нержавеющей стали DN 8-100 мм с электроприводом серия SC217. В наличии от 26400 руб. Трёхсоставные шаровые краны из нержавеющей стали DN 8-100 мм с электроприводом серия SC217. В наличии от 26400 руб. Трёхсоставные шаровые краны из нержавеющей стали DN 8-100 мм с электроприводом серия SC217. В наличии от 26400 руб. Трёхсоставные шаровые краны из нержавеющей стали DN 8-100 мм с электроприводом серия SC217. В наличии от 26400 руб. Трёхсоставные шаровые краны из нержавеющей стали DN 8-100 мм с электроприводом серия SC217. В наличии от 26400 руб.
Трёхсоставные шаровые краны из нержавеющей стали DN 8-100 мм с электроприводом серия SC217. В наличии от 26400 руб. Трёхсоставные шаровые краны из нержавеющей стали DN 8-100 мм с электроприводом серия SC217. В наличии от 26400 руб. Трёхсоставные шаровые краны из нержавеющей стали DN 8-100 мм с электроприводом серия SC217. В наличии от 26400 руб. Трёхсоставные шаровые краны из нержавеющей стали DN 8-100 мм с электроприводом серия SC217. В наличии от 26400 руб. Трёхсоставные шаровые краны из нержавеющей стали DN 8-100 мм с электроприводом серия SC217. В наличии от 26400 руб. Трёхсоставные шаровые краны из нержавеющей стали DN 8-100 мм с электроприводом серия SC217. В наличии от 26400 руб. Трёхсоставные шаровые краны из нержавеющей стали DN 8-100 мм с электроприводом серия SC217. В наличии от 26400 руб. Трёхсоставные шаровые краны из нержавеющей стали DN 8-100 мм с электроприводом серия SC217. В наличии от 26400 руб.





           Возможно с

       пневмоприводом:

КАК ЗАКАЗАТЬ

Для получения счета на оплату, коммерческого предложения, информации по наличию на данное оборудование присылайте на почту info@spcontrol.ru выбранные Вами коды для заказа из таблиц во вкладке "Комплектации и цены". Обязательно укажите нужное количество для каждой позиции. Так же в запросе должны быть реквизиты вашего юридического лица или ИП и указано контактное лицо.

При желании предварительно можете получить информацию по наличию интересующих Вас позиций по телефону +7 (495) 771-08-84 или в чате на сайте.

Технические характеристики:

Диаметр условный (DN): 15,20,25,32,40,50,65,80,100 мм
Присоединение к трубопроводу:

Резьба внутренняя для DN 8-50 мм

Сварное в стык для DN 15-50 мм

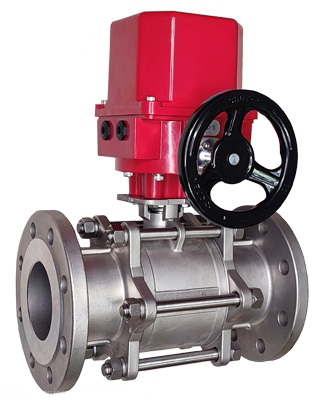

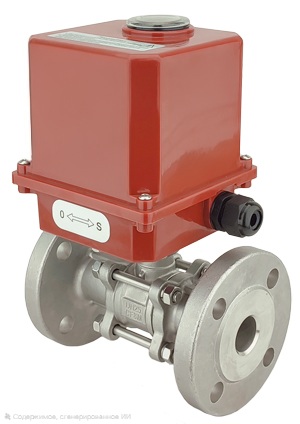

Фланцевое  DN 15-100 мм
Материал корпуса и шара:

нержавеющая сталь CF8M (1.4408)
Уплотнение шара: PTFE (тефлон)
Давление рабочей среды:

до 63 бар
Температура рабочей среды:

от -20 до +110С

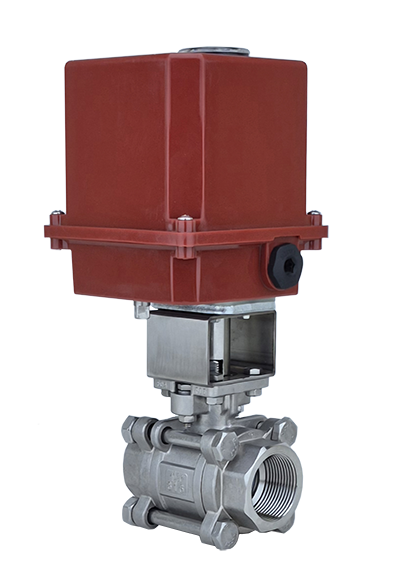

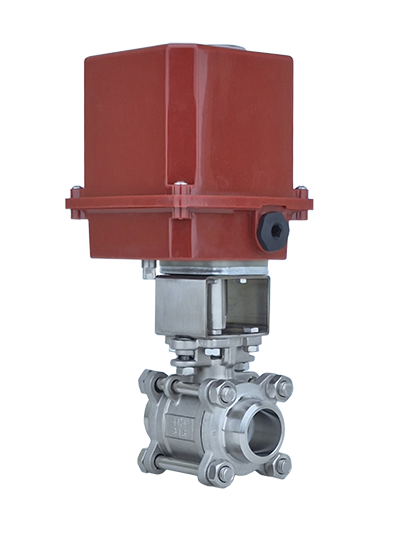

от -20 до +180С (с соединительным модулем

между фланцем шарового крана и электроприводом)
Возможное электропитание привода 220В/АС или 24В/DC

Степень пылевлагозащищенности

электропривода

 IP67 (полная защита от пыли, кратковременное погружение в воду на глубину до 1 м)

Дополнительные концевые выключатели

крайних положений

 имеются 2 шт.
Ручной дублер имеется
Визуальная индикация имеется
Кабельный разъем имеется
Позиционер с сигналом вход/исход 4-20 мА возможно Серия SC219
Разрешительная документация

ТР ТС 010/2011 «О безопасности машин и оборудования»

ТР ТС 020/2011 «Электромагнитная совместимость технических средств»

ТР ТС 004/2011 «О безопасности низковольтного оборудования»

ТР ТС 032/2013 «О безопасности оборудования, работающего под избыточным давлением»





Особенности:



  • полная герметичность и низкий крутящий момент благодаря высокоточной обработке каждой детали крана
  • разборная конструкция из трёх частей
  • противовыбросовый шток крана с двойным уплотнением
  • материал шестерней редуктора и ручного дублера электропривода – сталь
  • минимальное время открытия/закрытия от 1 секунды
  • большой ресурс работы электроприводов

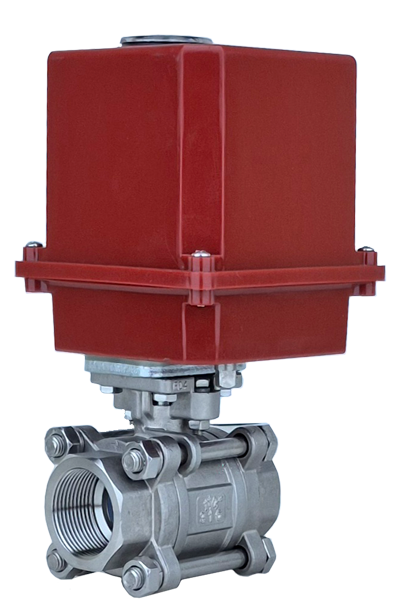

Таблица для заказа резьбовое соединение, температура рабочей среды до +110ºС:

Резьба

DN, мм

Kv,

м3/ч

Время открытия/закрытия, сек.

PN, бар

Электропитание привода

Потребляемая мощность, Вт

Ток, А

Код для заказа

Цена с НДС

Складской

 статус

1/4”

8

4

1

16

220/AC

15

0,25

22ST0822001

49500,00 руб.

в наличии

2,5

40

220/AC

15

0,25

22ST08220025

40150,00 руб.

в наличии

12

63

220/AC

15

0,25

22ST0822012

26400,00 руб.

в наличии

1

16

24/DC

18

1,5

22ST0824D01

51700,00 руб.

в наличии

2,5

40

24/DC

18

1,5

22ST0824D025

42350,00 руб.

в наличии

12

63

24/DC

18

1,5

22ST0824D12

28600,00 руб.

в наличии

3/8”

10

6

1

16

220/AC

15

0,25

22ST1022001

49500,00 руб.

в наличии

2,5

40

220/AC

15

0,25

22ST10220025

40150,00 руб.

в наличии

12

63

220/AC

15

0,25

22ST1022012

26400,00 руб.

в наличии

1

16

24/DC

18

1,5

22ST1024D01

51700,00 руб.

в наличии

2,5

40

24/DC

18

1,5

22ST1024D025

42350,00 руб.

в наличии

12

63

24/DC

18

1,5

22ST1024D12

28600,00 руб.

в наличии

1/2”

15

9

1

16

220/AC

15

0,25

22ST1522001

49500,00 руб.

в наличии

2,5

40

220/AC

15

0,25

22ST15220025

40150,00 руб.

в наличии

12

63

220/AC

15

0,25

22ST1522012

26400,00 руб.

в наличии

1

16

24/DC

18

1,5

22ST1524D01

51700,00 руб.

в наличии

2,5

40

24/DC

18

1,5

22ST1524D025

42350,00 руб.

в наличии

12

63

24/DC

18

1,5

22ST1524D12

28600,00 руб.

в наличии

3/4”

20

17

1

16

220/AC

15

0,25

22ST2022001

50600,00 руб.

в наличии

2,5

40

220/AC

15

0,25

22ST20220025

41250,00 руб.

в наличии

12

40

220/AC

15

0,25

22ST2022012

27500,00 руб.

в наличии

1

16

24/DC

18

1,5

22ST2024D01

52800,00 руб.

в наличии

2,5

40

24/DC

18

1,5

22ST2024D025

43450,00 руб.

в наличии

12

40

24/DC

18

1,5

22ST2024D12

29700,00 руб.

в наличии

1”

25

36

2,5

25

220/AC

15

0,25

22ST25220025

41800,00 руб.

в наличии

12

40

220/AC

15

0,25

22ST2522012

28050,00 руб.

в наличии

2,5

25

24/DC

18

1,5

22ST2524D025

44000,00 руб.

в наличии

12

40

24/DC

18

1,5

22ST2524D12

30250,00 руб.

в наличии

11/4”

32

52

12

25

220/AC

15

0,25

22ST3222012

29700,00 руб.

в наличии

12

40

220/AC

15

0,25

22ST32220S12

42900,00 руб.

в наличии

12

25

24/DC

18

1,5

22ST3224D12

31900,00 руб.

в наличии

12

40

24/DC

18

1,5

22ST3224DS12

45100,00 руб.

в наличии

11/2”

40

86

12

25

220/AC

15

0,25

22ST4022012

31900,00 руб.

в наличии

12

40

220/AC

15

0,25

22ST40220S12

45100,00 руб.

в наличии

12

25

24/DC

18

1,5

22ST4024D12

34100,00 руб.

в наличии

12

40

24/DC

18

1,5

22ST4024DS12

47300,00 руб.

в наличии

2”

50

172

12

16

220/AC

15

0,25

22ST5022012

34100,00 руб.

в наличии

12

25

220/AC

15

0,25

22ST50220S12

45650,00 руб.

в наличии

8

63

220/AC

40

0,55

22ST5022008

79200,00 руб.

в наличии

8

63

220/AC

40

0,55

22ST50220S08

85800,00 руб.

в наличии

12

16

24/DC

18

1,5

22ST5024D12

36300,00 руб.

в наличии

12

25

24/DC

18

1,5

22ST5024DS12

47850,00 руб.

в наличии

8

63

24/DC

30

1,8

22ST5024D08

81400,00 руб.

в наличии

8

63

24/DC

40

3

22ST5024DS08

88000,00 руб.

в наличии

21/2”

65

272

23

16

220/AC

18

0,25

22ST6522023

64900,00 руб.

в наличии

8

40

220/AC

40

0,55

22ST6522008

91850,00 руб.

в наличии

8

40

220/AC

40

0,55

22ST65220S08

99000,00 руб.

в наличии

20

16

24/DC

18

1,5

22ST6524D20

67100,00 руб.

в наличии

8

40

24/DC

30

1,8

22ST6524D08

94050,00 руб.

в наличии

8

40

24/DC

40

3

22ST6524DS08

101200,00 руб.

в наличии

3”

80

380

8

25

220/AC

40

0,55

22ST8022008

99000,00 руб.

в наличии

8

25

220/AC

40

0,55

22ST80220S08

106150,00 руб.

в наличии

8

25

24/DC

30

1,8

22ST8024D08

101200,00 руб.

в наличии

8

25

24/DC

40

3

22ST8024DS08

108900,00 руб.

в наличии

4”

100

610

8

10

220/AC

40

0,55

22ST10022008

117150,00 руб.

в наличии

8

10

220/AC

40

0,55

22ST100220S08

124300,00 руб.

в наличии

8

10

24/DC

30

1,8

22ST10024D08

119350,00 руб.

в наличии

8

10

24/DC

40

3

22ST10024DS08

127600,00 руб.

в наличии

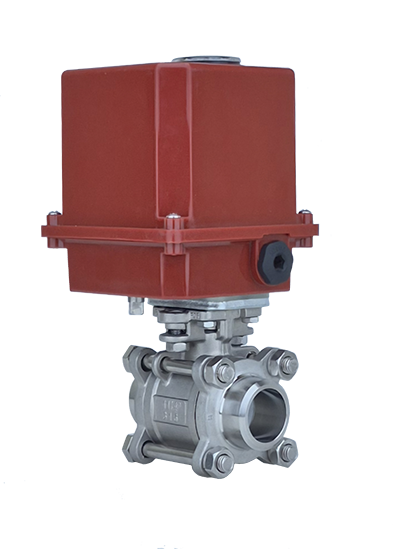

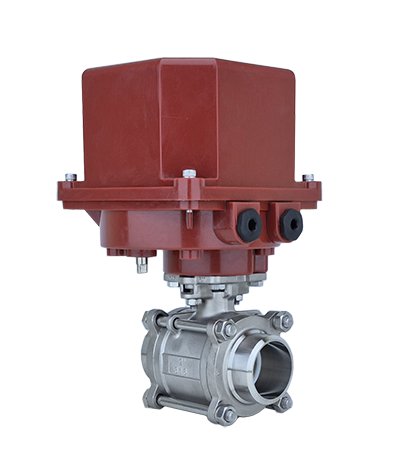

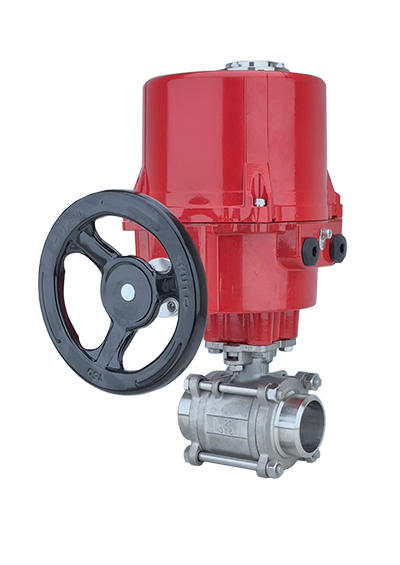

Таблица для заказа сварное соединение, температура рабочей среды до +110ºС:

Размер

патрубка

под

сварку

DN, мм

Kv,

м3/ч

Время открытия/закрытия, сек.

PN, бар

Электропитание привода

Потребляемая мощность, Вт

Ток, А

Код для заказа

Цена с НДС

Складской

 статус



15

9

1

16

220/AC

15

0,25

22WST1522001

49500,00 руб.

в наличии

2,5

40

220/AC

15

0,25

22WST15220025

40150,00 руб.

в наличии

12

63

220/AC

15

0,25

22WST1522012

26400,00 руб.

в наличии

1

16

24/DC

18

1,5

22WST1524D01

51700,00 руб.

в наличии

2,5

40

24/DC

18

1,5

22WST1524D025

42350,00 руб.

в наличии

12

63

24/DC

18

1,5

22WST1524D12

28600,00 руб.

в наличии



20

17

1

16

220/AC

15

0,25

22WST2022001

50600,00 руб.

в наличии

2,5

40

220/AC

15

0,25

22WST20220025

41250,00 руб.

в наличии

12

40

220/AC

15

0,25

22WST2022012

27500,00 руб.

в наличии

1

16

24/DC

18

1,5

22WST2024D01

52800,00 руб.

в наличии

2,5

40

24/DC

18

1,5

22WST2024D025

43450,00 руб.

в наличии

12

40

24/DC

18

1,5

22WST2024D12

29700,00 руб.

в наличии



25

36

2,5

25

220/AC

15

0,25

22WST25220025

41800,00 руб.

в наличии

12

40

220/AC

15

0,25

22WST2522012

28050,00 руб.

в наличии

2,5

25

24/DC

18

1,5

22WST2524D025

44000,00 руб.

в наличии

12

40

24/DC

18

1,5

22WST2524D12

30250,00 руб.

в наличии



32

52

12

25

220/AC

15

0,25

22WST3222012

29700,00 руб.

в наличии

12

40

220/AC

15

0,25

22WST32220S12

42900,00 руб.

в наличии

12

25

24/DC

18

1,5

22WST3224D12

31900,00 руб.

в наличии

12

40

24/DC

18

1,5

22WST3224DS12

45100,00 руб.

в наличии



40

86

12

25

220/AC

15

0,25

22WST4022012

31900,00 руб.

в наличии

12

40

220/AC

15

0,25

22WST40220S12

45100,00 руб.

в наличии

12

25

24/DC

18

1,5

22WST4024D12

34100,00 руб.

в наличии

12

40

24/DC

18

1,5

22WST4024DS12

47300,00 руб.

в наличии

60х5 мм

50

172

12

16

220/AC

15

0,25

22WST5022012

34100,00 руб.

в наличии

12

25

220/AC

15

0,25

22WST50220S12

45650,00 руб.

в наличии

8

63

220/AC

40

0,55

22WST5022008

79200,00 руб.

в наличии

8

63

220/AC

40

0,55

22WST50220S08

85800,00 руб.

в наличии

12

16

24/DC

18

1,5

22WST5024D12

36300,00 руб.

в наличии

12

25

24/DC

18

1,5

22WST5024DS12

47850,00 руб.

в наличии

8

63

24/DC

30

1,8

22WST5024D08

81400,00 руб.

в наличии

8

63

24/DC

40

3

22WST5024DS08

88000,00 руб.

в наличии



65

272

23

16

220/AC

18

0,25

22WST6522023

64900,00 руб.

в наличии

8

40

220/AC

40

0,55

22WST6522008

91850,00 руб.

в наличии

8

40

220/AC

40

0,55

22WST65220S08

99000,00 руб.

в наличии

20

16

24/DC

18

1,5

22WST6524D20

67100,00 руб.

в наличии

8

40

24/DC

30

1,8

22WST6524D08

94050,00 руб.

в наличии

8

40

24/DC

40

3

22WST6524DS08

101200,00 руб.

в наличии



80

380

8

25

220/AC

40

0,55

22WST8022008

99000,00 руб.

в наличии

8

25

220/AC

40

0,55

22WST80220S08

106150,00 руб.

в наличии

8

25

24/DC

30

1,8

22WST8024D08

101200,00 руб.

в наличии

8

25

24/DC

40

3

22WST8024DS08

108900,00 руб.

в наличии



100

610

8

10

220/AC

40

0,55

22WST10022008

117150,00 руб.

в наличии

8

10

220/AC

40

0,55

22WST100220S08

124300,00 руб.

в наличии

8

10

24/DC

30

1,8

22WST10024D08

119350,00 руб.

в наличии

8

10

24/DC

40

3

22WST10024DS08

127600,00 руб.

в наличи

Таблица для заказа фланцевое, температура рабочей среды до +110ºС:

DN, мм

Kv,

м3/ч

Время открытия/закрытия, сек.

PN, бар

Электропитание привода

Потребляемая мощность, Вт

Ток, А

Код для заказа

Цена с НДС

Складской

 статус

15

9

1

16

220/AC

15

0,25

22FST1522001

49500,00 руб.

в наличии

2,5

40

220/AC

15

0,25

22FST15220025

40150,00 руб.

в наличии

12

40

220/AC

15

0,25

22FST1522012

26400,00 руб.

в наличии

1

16

24/DC

18

1,5

22FST1524D01

51700,00 руб.

в наличии

2,5

40

24/DC

18

1,5

22FST1524D025

42350,00 руб.

в наличии

12

40

24/DC

18

1,5

22FST1524D12

28600,00 руб.

в наличии

20

17

1

16

220/AC

15

0,25

22FST2022001

50600,00 руб.

в наличии

2,5

40

220/AC

15

0,25

22FST20220025

41250,00 руб.

в наличии

12

40

220/AC

15

0,25

22FST2022012

27500,00 руб.

в наличии

1

16

24/DC

18

1,5

22FST2024D01

52800,00 руб.

в наличии

2,5

40

24/DC

18

1,5

22FST2024D025

43450,00 руб.

в наличии

12

40

24/DC

18

1,5

22FST2024D12

29700,00 руб.

в наличии

25

36

2,5

25

220/AC

15

0,25

22FST25220025

41800,00 руб.

в наличии

12

40

220/AC

15

0,25

22FST2522012

28050,00 руб.

в наличии

2,5

25

24/DC

18

1,5

22FST2524D025

44000,00 руб.

в наличии

12

40

24/DC

18

1,5

22FST2524D12

30250,00 руб.

в наличии

32

52

12

25

220/AC

15

0,25

22FST3222012

29700,00 руб.

в наличии

12

40

220/AC

15

0,25

22FST32220S12

42900,00 руб.

в наличии

12

25

24/DC

18

1,5

22FST3224D12

31900,00 руб.

в наличии

12

40

24/DC

18

1,5

22FST3224DS12

45100,00 руб.

в наличии

40

86

12

25

220/AC

15

0,25

22FST4022012

31900,00 руб.

в наличии

12

40

220/AC

15

0,25

22FST40220S12

45100,00 руб.

в наличии

12

25

24/DC

18

1,5

22FST4024D12

34100,00 руб.

в наличии

12

40

24/DC

18

1,5

22FST4024DS12

47300,00 руб.

в наличии

50

172

12

16

220/AC

15

0,25

22FST5022012

34100,00 руб.

в наличии

12

25

220/AC

15

0,25

22FST50220S12

45650,00 руб.

в наличии

8

40

220/AC

40

0,55

22FST5022008

79200,00 руб.

в наличии

8

40

220/AC

40

0,55

22FST50220S08

85800,00 руб.

в наличии

12

16

24/DC

18

1,5

22FST5024D12

36300,00 руб.

в наличии

12

25

24/DC

18

1,5

22FST5024DS12

47850,00 руб.

в наличии

8

40

24/DC

30

1,8

22FST5024D08

81400,00 руб.

в наличии

8

40

24/DC

40

3

22FST5024DS08

88000,00 руб.

в наличии

65

272

23

16

220/AC

18

0,25

22FST6522023

64900,00 руб.

в наличии

8

40

220/AC

40

0,55

22FST6522008

91850,00 руб.

в наличии

8

40

220/AC

40

0,55

22FST65220S08

99000,00 руб.

в наличии

20

16

24/DC

18

1,5

22FST6524D20

67100,00 руб.

в наличии

8

40

24/DC

30

1,8

22FST6524D08

94050,00 руб.

в наличии

8

40

24/DC

40

3

22FST6524DS08

101200,00 руб.

в наличии

80

380

8

25

220/AC

40

0,55

22FST8022008

99000,00 руб.

в наличии

8

25

220/AC

40

0,55

22FST80220S08

106150,00 руб.

в наличии

8

25

24/DC

30

1,8

22FST8024D08

101200,00 руб.

в наличии

8

25

24/DC

40

3

22FST8024DS08

108900,00 руб.

в наличии

100

610

8

10

220/AC

40

0,55

22FST10022008

117150,00 руб.

в наличии

8

10

220/AC

40

0,55

22FST100220S08

124300,00 руб.

в наличии

8

10

24/DC

30

1,8

22FST10024D08

119350,00 руб.

в наличии

8

10

24/DC

40

3

22FST10024DS08

127600,00 руб.

в наличии

Возможно вас также заинтересует:

пн-пт:
с 9.00 до 17.00
+7 (495) 771-08-84
+7 (495) 788-19-59
info@spcontrol.ru
© Все права защищены 2006-2026
Разработка сайта
