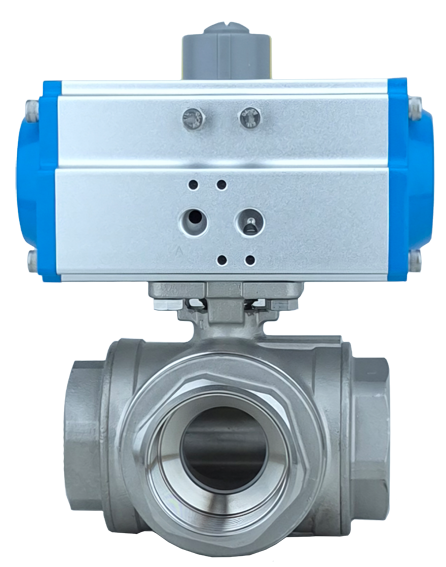

Трехходовые шаровые краны из нержавеющей стали с пневмоприводом серия SC213 от 8400 руб.

Комплектация: трехходовой шаровой кран из нержавеющей стали и четверть оборотный пневматический привод. Пневмопривод монтируется на присоединительный фланец (стандарт ISO 5211) шарового крана без использования соединительного модуля, что обеспечивает компактные габаритные размеры и надежность соединения. Качество сборки гарантирует длительный ресурс работы. Ответственная гарантия 12 месяцев.

Применение: дистанционное управление распределением и смешиванием потоков жидкостей и газов на предприятиях и объектах в различных областях промышленности, возможно использование на агрессивных средах.

Трехходовые шаровые краны из нержавеющей стали с пневмоприводом серия SC213 от 8400 руб. Трехходовые шаровые краны из нержавеющей стали с пневмоприводом серия SC213 от 8400 руб. Трехходовые шаровые краны из нержавеющей стали с пневмоприводом серия SC213 от 8400 руб.
Трехходовые шаровые краны из нержавеющей стали с пневмоприводом серия SC213 от 8400 руб. Трехходовые шаровые краны из нержавеющей стали с пневмоприводом серия SC213 от 8400 руб. Трехходовые шаровые краны из нержавеющей стали с пневмоприводом серия SC213 от 8400 руб.

Внимание!

Данные шаровые краны можно укомплектовать электроприводом:

посмотреть

Трехходовые шаровые краны из нержавеющей стали с сервоприводом серия SC116 от 11020 руб.

Просмотр в 3D

Для получения счета на оплату, коммерческого предложения, информации по наличию на данное оборудование присылайте на почту info@spcontrol.ru выбранные Вами коды для заказа из таблиц на этой странице нашего сайта. Обязательно укажите нужное количество для каждой позиции. Так же в запросе должны быть реквизиты вашего юридического лица или ИП и указано контактное лицо.

При желании предварительно можете получить информацию по наличию интересующих Вас позиций по телефону +7 (495) 771-08-84 или в чате на сайте.

Характеристики шаровых кранов:

Диаметр условный (DN): 10,12,15,20,25,32,40,50 мм
Присоединение к трубопроводу:

Резьба внутренняя G 1/4˝ - 2˝

Материал корпуса и шара: нержавеющая сталь CF8M (AISI316)
Уплотнение шара: PTFE (тефлон)
Давление рабочей среды:

для Ду 10, 12, 15, 20 до 63 бар

для Ду 25, 32, 40  до 40 бар

Температура рабочей среды: от -20 до +180С

Особенности:

  • полная герметичность благодаря высокоточной обработке каждой детали крана
  • противовыбросовый шток крана с двойным уплотнением

Применение: нейтральные и агрессивные рабочие среды

Характеристики пневмоприводов:

Два типа пневмоприводов, двойного действия (воздух/воздух) и одинарного действия (воздух/пружина)

Пневмоприводы имеют двустороннюю регулировку крайних положений привода

Не требует обслуживания в течение всего диапазона гарантированного количества срабатываний

Гарантийное количество срабатываний пневмопривода составляет не менее 600000 циклов

Пневмоприводы одинарного и двойного действия могут быть легко преобразованы один в другой путём извлечения или установки пружинных картриджей

Возможна установка электромагнитного пневмораспределитля и блока с механическими концевыми выключателями

Таблица для заказа кранов L-порт

Резьба, дюйм

DN, мм

Тип пневмопривода

Код для заказа

Цена с НДС

1/4"

10

двойного действия (воздух/воздух)

32L6ST14DV40

8400 ,00 руб.

одинарного действия (воздух/пружина)

32L6ST14PR52

11025,00 руб.

3/8"

12

двойного действия (воздух/воздух)

32L6ST38DV40

8925,00 руб.

одинарного действия (воздух/пружина)

32L6ST38PR52

11550,00 руб.

1/2"

15

двойного действия (воздух/воздух)

32L6ST12DV40

9450,00 руб.

одинарного действия (воздух/пружина)

32L6ST12PR52

12075,00 руб.

3/4"

20

двойного действия (воздух/воздух)

32L6ST34DV40

9975,00 руб.

одинарного действия (воздух/пружина)

32L6ST34PR52

12600,00 руб.

1"

25

двойного действия (воздух/воздух)

32L6ST1DV40

11025,00 руб.

одинарного действия (воздух/пружина)

32L6ST1PR63

14175,00 руб.

11/4"

32

двойного действия (воздух/воздух)

32L6ST114DV52

15225,00 руб.

одинарного действия (воздух/пружина)

32L6ST114PR63

17850,00 руб.

11/2"

40

двойного действия (воздух/воздух)

32L6ST112DV63

22575,00 руб.

одинарного действия (воздух/пружина)

32L6ST112PR92

30450,00 руб.

2"

50

двойного действия (воздух/воздух)

32L6ST2DV75

27825,00 руб.

одинарного действия (воздух/пружина)

32L6ST2PR105

38325,00 руб.


Таблица для заказа кранов T-порт

Резьба, дюйм

DN, мм

Тип пневмопривода

Код для заказа

Цена с НДС

1/4"

10

двойного действия (воздух/воздух)

32T6ST14DV40

8925,00 руб.

одинарного действия (воздух/пружина)

32T6ST14PR52

11025,00 руб.

3/8"

12

двойного действия (воздух/воздух)

32T6ST38DV40

9450,00 руб.

одинарного действия (воздух/пружина)

32T6ST38PR52

11550,00 руб.

1/2"

15

двойного действия (воздух/воздух)

32T6ST12DV40

9975,00 руб.

одинарного действия (воздух/пружина)

32T6ST12PR52

13125,00 руб.

3/4"

20

двойного действия (воздух/воздух)

32T6ST34DV40

10500,00 руб.

одинарного действия (воздух/пружина)

32T6ST34PR52

14175,00 руб.

1"

25

двойного действия (воздух/воздух)

32T6ST1DV40

12075,00 руб.

одинарного действия (воздух/пружина)

32T6ST1PR63

15225,00 руб.

11/4"

32

двойного действия (воздух/воздух)

32T6ST114DV52

14175,00 руб.

одинарного действия (воздух/пружина)

32T6ST114PR63

19950,00 руб.

11/2"

40

двойного действия (воздух/воздух)

32T6ST112DV63

22575,00 руб.

одинарного действия (воздух/пружина)

32T6ST112PR92

30450,00 руб.

2"

50

двойного действия (воздух/воздух)

32T6ST2DV75

27825,00 руб.

одинарного действия (воздух/пружина)

32T6ST2PR105

40425,00 руб.


Габаритные размеры:

Габаритные размеры (мм)

Резьба, дюйм

DN

Тип пневмопривода

H1

Н2

Н

W

L

L1

L2

D1

1/4"

10

воздух/воздух

36

86

122

63

74

124

37

10

воздух/пружина

36

98

134

75

74

164

37

10

3/8"

12

воздух/воздух

36

86

122

63

74

124

37

12

воздух/пружина

36

98

134

75

74

164

37

12

1/2"

15

воздух/воздух

36

86 122 63 74 124 37 12

воздух/пружина

36

98 134 75 74 164 37 12

3/4"

20

воздух/воздух

46

86 132 63 88 124 44 15

воздух/пружина

46

98 144 75 88 164 44 15

1"

 25

воздух/воздух

56

86 142 63 104 124 52 20

воздух/пружина

56

113 169 84 104 181 52 20

11/4"

32

воздух/воздух

62

98 160 75 120 164 60 25

воздух/пружина

62

113 175 84 120 181 60 25

11/2"

40

воздух/воздух

73

113 186 84 136 181 68 32

воздух/пружина

73

143 216 124 136 258 68 32

2"

 50

воздух/воздух

85

125 210 96 150 207 75

40

воздух/пружина

85

159 244 135 150 287 75 40

Дополнительное оборудование для пневмоприводов:

Описание

Тип пневмопривода

Код для заказа

Цена с НДС

Электромагнитные пневмораспределители


3/2-ходовой, Namur, резьба 1/4", IP65, 1250 л/мин,  1,5-8 бар, 24/=

одинарного действия

(воздух/пружина)

32RAS2400 1470,00 руб.
3/2-ходовой, Namur, резьба 1/4", IP65, 1250 л/мин,  1,5-8 бар, 24/50

одинарного действия

(воздух/пружина)

32RAS2450 1470,00 руб.
3/2-ходовой, Namur, резьба 1/4", IP65, 1250 л/мин,  1,5-8 бар, 230/50

одинарного действия

(воздух/пружина)

32RAS23050 1470,00 руб.
5/2-ходовой, Namur, резьба 1/4", IP65, 1250 л/мин,  1,5-8 бар, 24/=

двойного действия

(воздух/воздух)

52RAS2400 1575,00 руб.
5/2-ходовой, Namur, резьба 1/4", IP65, 1250 л/мин,  1,5-8 бар, 24/50

двойного действия

(воздух/воздух)

52RAS2450 1575,00 руб.
5/2-ходовой, Namur, резьба 1/4", IP65, 1250 л/мин,  1,5-8 бар, 230/50

двойного действия

(воздух/воздух)

52RAS23050 1575,00 руб.

Блок механических концевых выключателей



Макс 250В постоянный/переменный ток, 5А, оптическая индикация

все

GTMEX

2940,00 руб.
Адаптеры для пневматической трубки
Адаптер прямой металлический, резьба 1/4 - цанга под трубку с внещним диаметром 6 мм все AP146 105,00 руб.
Адаптер прямой металлический, резьба 1/4 - цанга под трубку с внещним диаметром 8 мм все AP148 126,00 руб.
Адаптер прямой металлический, резьба 1/4 - цанга под трубку с внещним диаметром 10 мм все AP1410 157.5,00 руб.
Глушители
Глушитель пневматический, резьба G1/4 все GL14 126,00 руб.

Глушитель пневматический с дросселем, резьба G1/4



все GLD14 210,00 руб.
Трубка пневматическая
Трубка пневматическая, материал полиуретан, внешний диаметр 6 мм, внутренний диаметр 4 мм, бухта 100 метров все PU64B100 5565,00 руб.
Трубка пневматическая, материал полиуретан, внешний диаметр 8 мм, внутренний диаметр 6 мм, бухта 100 метров все PU86B100 7350,00 руб.
Трубка пневматическая, материал полиуретан, внешний диаметр 10 мм, внутренний диаметр 8 мм, бухта 100 метров все PU108B100 9345,00 руб.
Трубка пневматическая, материал полиуретан, внешний диаметр 12 мм, внутренний диаметр 8 мм, бухта 100 метров все PU128B100 19425,00 руб.


Трехходовые шаровые краны поставляются двух типов. Первый и более часто используемый тип это трехходовой кран с вырезом в шаре в виде латинской буквы «L», поэтому имеют название «трехходовые краны L-порт».

Этот тип имеет только один вариант сборки с пневмоприводом:





Второй тип это трехходовой кран с вырезом в шаре в виде буквы «Т», поэтому имеют название «трехходовые краны Т-порт».

Этот тип имеет четыре варианта сборки с пневмоприводом:
