Двухходовые шаровые краны из нержавеющей стали DN 8-32 мм с сервоприводом серия SC113 от 11550 руб.

Комплектация: двухходовой трехсоставной (из трех частей) полнопроходной шаровой кран из нержавеющей стали и неполнооборотный электрический привод. Электропривод монтируется непосредственно на присоединительный фланец (стандарт ISO 5211) шарового крана без использования соединительного модуля, что обеспечивает компактные габаритные размеры и надежность соединения.

Применение: дистанционное управление потоками жидкостей и газов в трубопроводах различного назначения с нейтральными и агрессивными рабочими средами.

Просмотр в 3D
КАК ЗАКАЗАТЬ

Для получения счета на оплату, коммерческого предложения, информации по наличию на данное оборудование присылайте на почту info@spcontrol.ru выбранные Вами коды для заказа из таблиц на этой странице нашего сайта. Обязательно укажите нужное количество для каждой позиции. Так же в запросе должны быть реквизиты вашего юридического лица или ИП и указано контактное лицо.

При желании предварительно можете получить информацию по наличию интересующих Вас позиций по телефону +7 (495) 771-08-84 или в чате на сайте.

Характеристики шаровых кранов:

Диаметр условный (DN): 8,10,15,20,25,32 мм
Присоединение к трубопроводу:

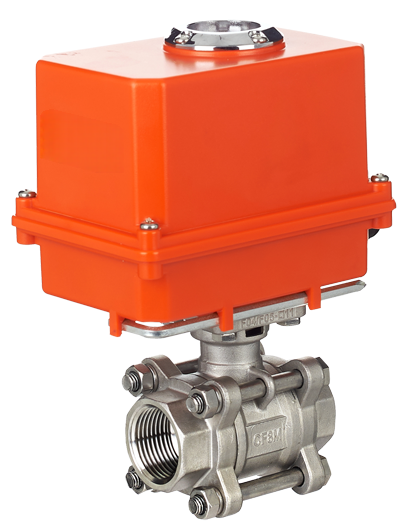

Резьба внутренняя

Сварное в стык

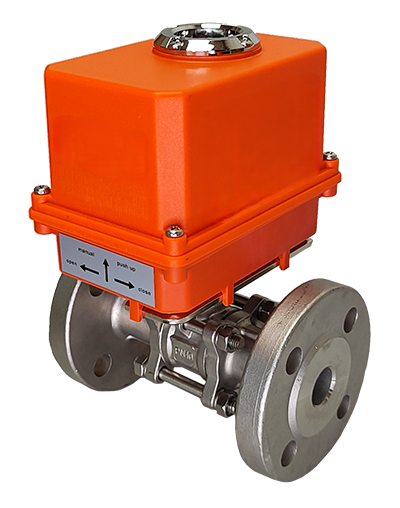

Фланцевое
Материал корпуса и шара: нержавеющая сталь CF8M (1.4408)
Уплотнение шара: PTFE (тефлон)
Давление рабочей среды:

для кранов с резьбовым и сварным присоединением  до 63 бар

для кранов с фланцевым присоединением до 40 бар
Температура рабочей среды: от -20 до +180С

Особенности:

  • разборная конструкция из трёх частей
  • полная герметичность благодаря высокоточной обработке каждой детали крана
  • противовыбросовый шток крана с двойным уплотнением



Применение: нейтральные и агрессивные рабочие среды

Характеристики электроприводов:

Возможное  электропитание:  220/AC, 24/DC.

Наличие дополнительных концевых выключателей для обратной связи

Класс защиты электроприводов - IP67, полная защита от пыли, кратковременное погружение в воду на глубину до 1 м

Наличие ручного дублера у электроприводов, для открытия или закрытия крана при отсутствии электричества

Таблица для заказа резьбовое соединение

Резьба, дюйм

DN, мм

Время
открытия/закрытия, сек.

Электропитание
привода

Код для заказа

Цена с НДС

1/4

8

10

220/AC

22ST0822010

11550,00 руб.

15

24/DC

22ST0824D15

12390,00 руб.

3/8

10

10

220/AC

22ST1022010

11970,00 руб.

15

24/DC

  22ST1024D15

13230,00 руб.

1/2

15

10

220/AC

22ST1522010

13335,00 руб.

15

24/DC

  22ST1524D15

14700,00 руб.

3/4

20

10

220/AC

22ST2022010

15120,00 руб.

15

24/DC

22ST2024D15

17010,00 руб.

1

25

10

220/AC

22ST2522010

16590,00 руб.

15

24/DC

22ST2524D15

18270,00 руб.

11/4

32

10

220/AC

22ST3222010

19635,00 руб.

15

24/DC

22ST3224D15

21630,00 руб.

Таблица для заказа сварное соединение

DN, мм

Время
открытия/закрытия, сек.

Электропитание
привода

Код для заказа

Цена с НДС

15

10

220/AC

22WST1522010

13335,00 руб.

15

24/DC

  22WST1524D15

14700,00 руб.

20

10

220/AC

22WST2022010

15120,00 руб.

15

24/DC

22WST2024D15

17010,00 руб.

25

10

220/AC

22WST2522010

16485,00 руб.

15

24/DC

22WST2524D15

18270,00 руб.

32

10

220/AC

22WST3222010

19635,00 руб.

15

24/DC

22WST3224D15

21630,00 руб.

Таблица для заказа фланцевое соединение

DN, мм

Время
открытия/закрытия, сек.

Электропитание
привода

Код для заказа

Цена с НДС

15

10

220/AC

22FST1522010

20475,00 руб.

15

24/DC

  22FST1524D15

22470,00 руб.

20

10

220/AC

22FST2022010

22365,00 руб.

15

24/DC

22FST2024D15

24780,00 руб.

25

10

220/AC

22FST2522010

24150,00 руб.

15

24/DC

22FST2524D15

26460,00 руб.

32

10

220/AC

22FST3222010

29400,00 руб.

15

24/DC

22FST3224D15

32340,00 руб.

Габаритные размеры: резьбовое соединение



Габаритные размеры (мм) и вес (кг)

DN

G"

Н1

Н2

Н

W

L

L1

D1

Вес

8

1/4

37

120

157

140

96

64

12

1.6

10

3/8

37

120

157

140

96

64

13

1.6

15

1/2

37

120

157

140

96

64

15

1.7

20

 3/4

45

120

165

140

96

73

20

1.8

25

  1

54

120

174

140

96

81

25

2,5

32

11/4

59

120

179

140

96

95

32

2.7

Электрическая схема подключения для приводов 220/AC



Электрическая схема подключения для приводов 24/DC
