Трехходовые шаровые краны из полипропилена Georg Fischer (Швейцария) с сервоприводом AVA (Китай)

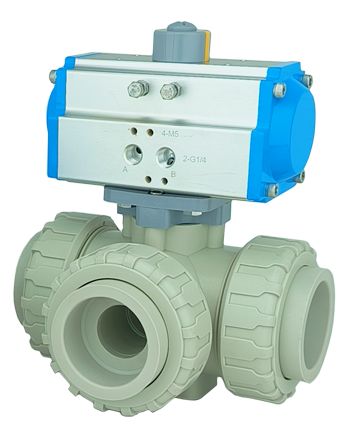

Комплектация: трехходовой полнопроходной разборный c разъемными муфтами шаровой кран из полипропилена производство Georg Fischer (Швейцария) и неполнооборотный электрический привод производство AVA (Китай). Электропривод монтируется на шаровой кран с использованием соединительного модуля, который рекомендован производителем шаровых кранов Georg Fischer (Швейцария)

Трехходовые шаровые краны из полипропилена Georg Fischer (Швейцария) с сервоприводом AVA (Китай) Трехходовые шаровые краны из полипропилена Georg Fischer (Швейцария) с сервоприводом AVA (Китай) Трехходовые шаровые краны из полипропилена Georg Fischer (Швейцария) с сервоприводом AVA (Китай)
Трехходовые шаровые краны из полипропилена Georg Fischer (Швейцария) с сервоприводом AVA (Китай) Трехходовые шаровые краны из полипропилена Georg Fischer (Швейцария) с сервоприводом AVA (Китай) Трехходовые шаровые краны из полипропилена Georg Fischer (Швейцария) с сервоприводом AVA (Китай)

Внимание!

Данные шаровые краны можно укомплектовать электроприводами:

JEXME (Тайвань) посмотреть

J+J (Испания)    посмотреть

И пневмоприводами:

RFS (Китай) посмотреть

Просмотр в 3D

Характеристики шаровых кранов:

Диаметр условный (DN): 10,15,20,25,32,40,50 мм
Присоединение к трубопроводу:

муфта разъемная с раструбами
под сварку d 16 – 63

муфта разъемная с коротким патрубком
под стыковую сварку d 20 – 63 (по запросу)

муфта разъемная с удлинённым патрубком
под стыковую сварку d 20 – 63 (по запросу)

Материал корпуса и шара: PP-H
Уплотнение шара: PTFE (тефлон)
Уплотнение муфт, корпуса и штока:  EPDM, FPM (подобрать по таблице химической устойчивости
Давление рабочей среды: от 0 до 10 бар
Температура рабочей среды: от 0 до +80С

Особенности:

  • полная герметичность и низкий крутящий момент благодаря высокоточной обработке каждой детали крана
  • легкость монтажа и демонтажа
  • противовыбросовый шток крана с двойным уплотнением
  • три седловых уплотнения шара
  • разборный корпус, возможно производить замену изношенных частей, таблица для заказа ремкомплектов внизу этой страницы
  • монтажные резьбовые вставки из нержавеющей стали для дополнительной фиксации крана

Применение: различные нейтральные жидкости и агрессивные рабочие среды

Характеристики электроприводов:

Возможное  электропитание:  220/AC, 24/DC.

Класс защиты электроприводов - IP67, полная защита от пыли, кратковременное погружение в воду на глубину до 1 м

Наличие дополнительных концевых выключателей для обратной связи

Наличие ручного дублера у электроприводов, для открытия или закрытия крана при отсутствии электричества

Полное техническое описание PDF

Трехходовые шаровые краны поставляются двух типов. Первый и более часто используемый тип это трехходовой кран с вырезом в шаре в виде латинской буквы «L», поэтому имеют название «трехходовые краны L-порт».

Этот тип имеет только один вариант сборки с электроприводом:





Второй тип это трехходовой кран с вырезом в шаре в виде буквы «Т», поэтому имеют название «трехходовые краны Т-порт».

Этот тип имеет четыре варианта сборки с электроприводом:


Таблица для заказа L-порт, раструб под приварку, уплотнения EPDM
