Шаровые краны на высокое давление с пневматическим приводом RFS (Китай)

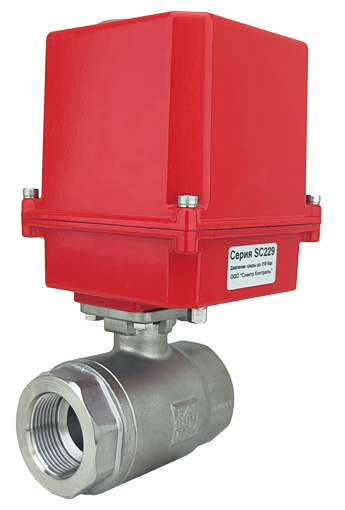

Комплектация: неполнопроходной шаровой кран из нержавеющей стали Modentic (Тайвань) и четверть оборотный пневматический привод производство RFS (Китай). Пневмопривод монтируется непосредственно на присоединительный фланец (стандарт ISO 5211) шарового крана без использования соединительного модуля, что обеспечивает компактные габаритные размеры и надежность соединения

Внимание!

Данные шаровые краны можно укомплектовать электроприводами:

J+J (Испания)   посмотреть

AVA (Китай)     посмотреть

JEXME (Тайвань) посмотреть

Просмотр в 3D

Характеристики шаровых кранов:

Диаметр условный (DN): 9,7/12,7/17,5/22,1/29/34,7 мм
Присоединение к трубопроводу:

Резьба внутренняя G1/4"-G2"

Материал корпуса и шара: нержавеющая сталь CF8M (1.4408)
Уплотнение шара:

Delrin

PEEK (по запросу)

Давление рабочей среды:

до 210 бар

до 420 бар (по запросу)

Температура рабочей среды:

от -20 до +80ºС для уплотнения Delrin

от -20 до +180ºС для уплотнения PEEK

Особенности:

  • полная герметичность благодаря высокоточной обработке каждой детали крана
  • противовыбросовый шток крана с двойным уплотнением

Применение: нейтральные и агрессивные рабочие среды

Характеристики пневмоприводов:

Два типа пневмоприводов, двойного действия (воздух/воздух) и одинарного действия (воздух/пружина)

Пневмоприводы имеют двустороннюю регулировку крайних положений привода

Не требует обслуживания в течение всего диапазона гарантированного количества срабатываний

Гарантийное количество срабатываний пневмопривода составляет не менее 600000 циклов

Пневмоприводы одинарного и двойного действия могут быть легко преобразованы один в другой путём извлечения или установки пружинных картриджей

Возможна установка электромагнитного пневмораспределитля и блока с механическими концевыми выключателями, таблица для заказа этих аксессуаров внизу этой страницы



Полное техническое описание

Таблица для заказа, уплотнение Delrin

Резьба, дюйм

Ду, мм

Тип пневмопривода

Код для заказа

Цена с НДС, руб.

1/4"

9,7

двойного действия (воздух/воздух)

HPD22ST14DV40

11700

одинарного действия (воздух/пружина)

HPD22ST14PR63

16650

3/8"

9,7

двойного действия (воздух/воздух)

HPD22ST38DV40

14400

одинарного действия (воздух/пружина)

HPD22ST38PR63

19800

1/2"

12,7

двойного действия (воздух/воздух)

HPD22ST12DV52

16200

одинарного действия (воздух/пружина)

HPD22ST12PR63

20250

3/4"

17,5

двойного действия (воздух/воздух)

HPD22ST34DV52

17100

одинарного действия (воздух/пружина)

HPD22ST34PR63

21150

1"

22,1

двойного действия (воздух/воздух)

HPD22ST1DV63

25200

одинарного действия (воздух/пружина)

HPD22ST1PR75

29700

11/4"

29

двойного действия (воздух/воздух)

HPD22ST114DV75

33300

одинарного действия (воздух/пружина)

HPD22ST114PR92

39600

11/2"

34,7

двойного действия (воздух/воздух)

HPD22ST112PR75

37800

одинарного действия (воздух/пружина)

HPD22ST112DV92

44100

2"

34,7

двойного действия (воздух/воздух)

HPD22ST2DV75

42300

одинарного действия (воздух/пружина)

HPD22ST2PR92

48600


Диаграмма зависимости рабочего давления от температуры рабочей среды для уплотнения Delrin:


Габаритные размеры:

Габаритные размеры (мм)

Ду

Резьба, дюйм

Тип пневмопривода

Н1

Н2

Н

W

L

L1

D1

N1

9,7

1/4

воздух/воздух

41

86

127

63

75

124

9,7

1/4

воздух/пружина

41

113

154

81

75

181

9,7

1/4

9,7

3/8

воздух/воздух

41

86

127

63

75

124

9,7

1/4

воздух/пружина

41

113

154

81

75

181

9,7

1/4

12,7

1/2

воздух/воздух

41

98

139

75

75

164

12,7

1/4

воздух/пружина

41

113

154

81

75

181

12,7

1/4

17,5

 3/4

воздух/воздух

44

98

142

75

81

164

17,5

1/4

воздух/пружина

44

113

157

81

81

181

17,5

1/4

22,1

  1

воздух/воздух

54

113

167

81

91

181

22,1

1/4

воздух/пружина

54

125

179

91

91

207

22,1

1/4

29

11/4

воздух/воздух

59

125

184

91

110

207

29

1/4

воздух/пружина

59

143

202

109

110

258

29

1/4

34,7

1/12

воздух/воздух

76

125

201

91

121

207

34,7

1/4

воздух/пружина

76

143

219

109

121

258

34,7

1/4

34,7

2

воздух/воздух

76

125

201

91

145

207

34,7

1/4

воздух/пружина

76

143

219

109

145

258

34,7

1/4


Аксессуары для пневмоприводов:

Описание

Тип пневмопривода

Код для заказа

Цена с НДС, руб.

Электромагнитные пневмораспределители


3/2-ходовой, Namur, резьба 1/4", IP65, 1250 л/мин,  1,5-8 бар, 24/=

одинарного действия

(воздух/пружина)

32RAS2400 1980
3/2-ходовой, Namur, резьба 1/4", IP65, 1250 л/мин,  1,5-8 бар, 24/50

одинарного действия

(воздух/пружина)

32RAS2450 1980
3/2-ходовой, Namur, резьба 1/4", IP65, 1250 л/мин,  1,5-8 бар, 230/50

одинарного действия

(воздух/пружина)

32RAS23050 1980
5/2-ходовой, Namur, резьба 1/4", IP65, 1250 л/мин,  1,5-8 бар, 24/=

двойного действия

(воздух/воздух)

52RAS2400 2250
5/2-ходовой, Namur, резьба 1/4", IP65, 1250 л/мин,  1,5-8 бар, 24/50

двойного действия

(воздух/воздух)

52RAS2450 2250
5/2-ходовой, Namur, резьба 1/4", IP65, 1250 л/мин,  1,5-8 бар, 230/50

двойного действия

(воздух/воздух)

52RAS23050 2250

Блок механических концевых выключателей



Макс 250В постоянный/переменный ток, 5А, оптическая индикация

все

GTMEX

3420
