Шаровой кран на высокое давление с сервоприводом Jexme (Тайвань)

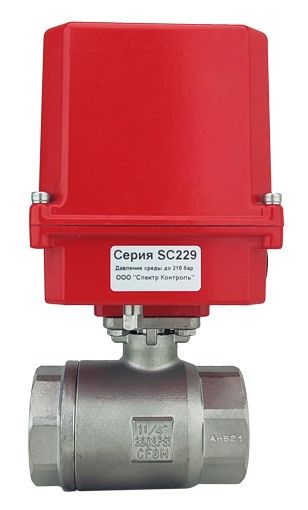

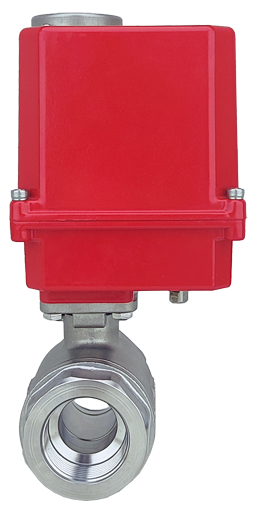

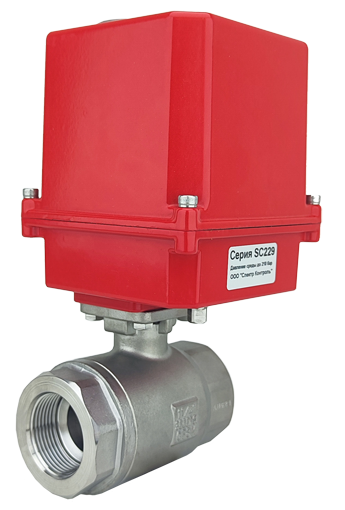

Комплектация: неполнопроходной шаровой кран из нержавеющей стали Modentic (Тайвань) и неполнооборотный электрический привод производство JEXME (Тайвань). Электропривод монтируется непосредственно на присоединительный фланец (стандарт ISO 5211) шарового крана без использования соединительного модуля, что обеспечивает компактные габаритные размеры и надежность соединения.

Внимание!

Данные шаровые краны можно укомплектовать электроприводами:

J+J (Испания)   посмотреть

AVA (Китай)     посмотреть

И пневмоприводами:

RFS (Китай) посмотреть

Просмотр в 3D

Характеристики шаровых кранов:

Диаметр условный (DN): 9,7/12,7/17,5/22,1/29/34,7 мм
Присоединение к трубопроводу:

Резьба внутренняя G1/4"-G2"

Материал корпуса и шара: нержавеющая сталь CF8M (1.4408)
Уплотнение шара:

Delrin

PEEK (по запросу)

Давление рабочей среды:

до 210 бар

до 420 бар (по запросу)

Температура рабочей среды:

от -20 до +80ºС для уплотнения Delrin

от -20 до +180ºС для уплотнения PEEK

Особенности:

  • полная герметичность благодаря высокоточной обработке каждой детали крана
  • противовыбросовый шток крана с двойным уплотнением

Применение: нейтральные и агрессивные рабочие среды

Характеристики электроприводов:

Возможное  электропитание:  220/AC, 24/AC/DC и 24/DC

Класс защиты электроприводов - IP67, полная защита от пыли, кратковременное погружение в воду на глубину до 1 м

Наличие дополнительных концевых выключателей для обратной связи

Корпус из алюминиевого сплава и крышка из поликарбоната, которые обеспечивают надежную защиту от ударов и воздействия окружающей среды

Наличие ручного дублера у электроприводов, для открытия или закрытия крана при отсутствии электричества

Материал шестерней редуктора и ручного дублера – сталь

Полное техническое описание

Таблица для заказа, уплотнение Delrin

Резьба, дюйм

Ду, мм

Время открытия/закрытия

Электропитание привода

Код для заказа

Цена с НДС, руб.

1/4"

9,7

4

220/AC

HPD22ST1422004

37765

12

220/AC

HPD22ST1422012

27755

12

24/AC/DC

HPD22ST1424U12

35945

12

24/DC

HPD22ST1424D12

35035

3/8"

9,7

4

220/AC

HPD22ST3822004

40950

12

220/AC

HPD22ST3822012

30940

12

24/AC/DC

HPD22ST3824U12

39130

12

24/DC

HPD22ST3824D12

38220

1/2"

12,7

4

220/AC

HPD22ST1222004

42315

12

220/AC

HPD22ST1222012

32305

12

24/AC/DC

HPD22ST1224U12

40040

12

24/DC

HPD22ST1224D12

39130

3/4"

17,5

4

220/AC

HPD22ST3422004

49140

12

220/AC

HPD22ST3422012

39585

12

24/AC/DC

HPD22ST3424U12

47775

12

24/DC

HP22ST3424D12

46865

1"

22,1

12

220/AC

HPD22ST122012

44135

12

24/AC/DC

HPD22ST124U12

53235

12

24/DC

HPD22ST124D12

52325

11/4"

29

12

220/AC

HPD22ST11422012

53690

12

24/AC/DC

HPD22ST11424U12

63700

12

24/DC

HPD22ST11424D12

62790

11/2"

34,7

12

220/AC

HPD22ST1122012

59150

16

24/AC/DC

HPD22ST1124U12

68250

2"

34,7

12

220/AC

HPD22ST222012

63700

16

24/AC/DC

HPD22ST224U12

73255


Диаграмма зависимости рабочего давления от температуры рабочей среды для уплотнения Delrin:


Габаритные размеры:

Габаритные размеры (мм) и вес (кг)

Ду

G"

Н1

Н2

Н

W

L

L1

D1

N1

9,7

1/4

41

149

190

127

75

120

9,7

1x1/2" PF

9,7

3/8

41

149

190

127

75

120

9,7

1x1/2" PF

12,7

1/2

41

149

190

127

75

120

12,7

1x1/2" PF

17,5

 3/4

44

149

193

127

81

120

17,5

1x1/2" PF

22,1

  1

54

149

203

127

89

120

22,1

1x1/2" PF

29

11/4

59

149

208

127

110

120

29

1x1/2" PF

34,7

1/12

75

200

272

157

121

168

34,7

2x1/2" PF

34,7

   2

75

200

272

157

145

168

34,7

2x1/2" PF


Электрическая схема подключения для приводов 220/AC

Электрическая схема управления для электропривода  с напряжением питания 220В переменного тока с частотой 50 Гц с двумя концевыми микропереключателями (LS1, LS2), отключающими электродвигатель в крайних положениях рабочего органа и двумя дополнительными микропереключателями (LS3, LS4), отвечающими за обратную связь при достижении крайних положений.

Клеммы:

1: плюсовой провод
3: команда «Открыть»
4: команда «Закрыть»
5: сигнальная лампа «Открыто»
6: сигнальная лампа «Закрыто»
7: не используется
8: не используется
↓: защитный ноль («земля»)

«Сухие контакты»:

3-NC: нормально закрыт
3-NO: нормально открыт
3-COM: общий
4-NC: нормально закрыт
4-NO: нормально открыт
4-COM: общий

Условные обозначения:
LS3: дополнительный концевой микропереключатель «Открыто»
LS4: дополнительный концевой микропереключатель «Закрыто»
F1: предохранитель
H: обогреватель двигателя (опционально)
M: двигатель





Электрическая схема подключения для приводов 24/AC/DC

Электрическая схема управления для электропривода  с напряжением питания 24В переменного тока с частотой 50 Гц и постоянного тока с двумя концевыми микропереключателями (LS1, LS2), отключающими электродвигатель постоянного тока в крайних положениях рабочего органа и двумя дополнительными микропереключателями (LS3, LS4), отвечающими за обратную связь при достижении крайних положений.



Клеммы:

1: плюсовой провод
3: команда «Открыть»
4: команда «Закрыть»
5: сигнальная лампа «Открыто»
6: сигнальная лампа «Закрыто»
7: не используется
8: не используется
↓: защитный ноль («земля»)
«Сухие контакты»:

3-NC: нормально закрыт
3-NO: нормально открыт
3-COM: общий
4-NC: нормально закрыт
4-NO: нормально открыт
4-COM: общий

Условные обозначения:
LS3: дополнительный концевой микропереключатель «Открыто»
LS4: дополнительный концевой микропереключатель «Закрыто»
F1: предохранитель
H: обогреватель двигателя (опционально)
M: двигатель


Электрическая схема подключения для приводов 24/DC

Электрическая схема управления для электропривода  с напряжением питания 24В постоянного тока с двумя концевыми микропереключателями (LS1, LS2), отключающими электродвигатель постоянного тока в крайних положениях рабочего органа и двумя дополнительными микропереключателями (LS3, LS4), отвечающими за обратную связь при достижении крайних положений.

Клеммы:

1: плюсовой провод
3: команда «Открыть»
4: команда «Закрыть»
5: сигнальная лампа «Открыто»
6: сигнальная лампа «Закрыто»
7: не используется
8: не используется
↓: защитный ноль («земля»)
«Сухие контакты»:

3-NC: нормально закрыт
3-NO: нормально открыт
3-COM: общий
4-NC: нормально закрыт
4-NO: нормально открыт
4-COM: общий

Условные обозначения:
LS3: дополнительный концевой микропереключатель «Открыто»
LS4: дополнительный концевой микропереключатель «Закрыто»
F1: предохранитель
H: обогреватель двигателя (опционально)
M: двигатель
