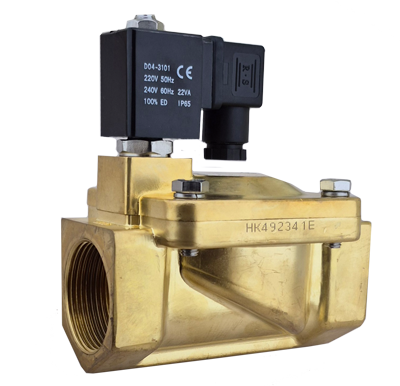

Соленоидный клапан двухходовой тип RSP, резьба 1/2 - 2", Ду 13-50 мм, давление среды 0,3-16 бар

Клапан электромагнитный тип RSP возможно приобрести в двух исполнениях: нормально закрытый и нормально открытый. При нормально закрытом исполнении клапан в обесточенном состоянии закрыт при подачи тока на катушку открывается и пропускает рабочую среду, при снятии тока с катушки клапан закрывается и перекрывает поток. При нормально открытом исполнении клапан в обесточенном состоянии открыт, при подачи тока на катушку закрывается и перекрывает поток, при снятии тока с катушки клапан открывается и пропускает поток. Используется данный клапан в основном на воде и воздухе, но также можно использовать на других средах нейтральных к основным материалам, из которых изготовлен клапан, это латунь (материал корпуса клапана) и NBR (материал мембраны клапана). Как ваша среда взаимодействует с латунью проверить просто, монета 10 копеек имеет латунное гальваническое покрытие, положить в среду и посмотреть что будет. Для определения как ваша среда взаимодействует с NBR рекомендуем воспользоваться таблицей химической устойчивости на нашем сайте.

Производителем данного клапана является фабрика Round Star (Китай). Это крупный производитель трубопроводной арматуры, по качеству не уступающий многим европейским производителям, как сейчас говорят "настоящий фабричный китай". В отличии от заполнивших российский рынок очень дешевых клапанов изготовленных в полукустарных цехах, с низким качеством комплектующих.



Соленоидный клапан двухходовой тип RSP, резьба 1/2 - 2", Ду 13-50 мм, давление среды 0,3-16 бар Соленоидный клапан двухходовой тип RSP, резьба 1/2 - 2", Ду 13-50 мм, давление среды 0,3-16 бар Соленоидный клапан двухходовой тип RSP, резьба 1/2 - 2", Ду 13-50 мм, давление среды 0,3-16 бар
Соленоидный клапан двухходовой тип RSP, резьба 1/2 - 2", Ду 13-50 мм, давление среды 0,3-16 бар Соленоидный клапан двухходовой тип RSP, резьба 1/2 - 2", Ду 13-50 мм, давление среды 0,3-16 бар Соленоидный клапан двухходовой тип RSP, резьба 1/2 - 2", Ду 13-50 мм, давление среды 0,3-16 бар

Технические характеристики:

Материал корпуса:  латунь
Материал мембраны: NBR (нитрилбутадиеновый каучук)
Материал катушки:   термореактивная пластмасса
Проходное сечение DN (Ду), мм:  13, 20, 25, 32, 40, 50
Резьба присоединения:  G1/2" до G2"
Диапазон рабочего давления:  от 0,3 до 16 бар
Температура рабочей среды:  от -10 до + 80°С
Электропитание:  220/AC, 24/DC, 24/АС, 12/DC (по запросу)
Потребляемая мощность: 22 ВА (АС)/13 Вт (DC)
Класс защиты:  IP65
Класс изоляции катушки:  Н
Продолжительность включения:  100%
Электрическое подключение:  EN175301-803 форма А (кабельный разъём в комплекте)

Особенности:

- универсальный сервоуправляемый клапан
- нормально открытое или нормально закрытое исполнение

Применение: вода, воздух и другие нейтральные жидкости и газы

Техническое описание PDF-файл открыть/скачать PDF
Опросный лист для подбора соленоидного клапана PDF-файл скачать PDF

Таблица для заказа с ценами

Клапаны RSP, корпус: латунь, мембрана: NBR, нормально закрытое (НЗ) исполнение

Модель

Размер

DN, мм

PN, бар

Kv, м³/ч

Электропитание

Цена

220В/AC

24В/AC

24В/DC

RSP-15

1/2”

13

0,3…16

3,8

RSP1522050

RSP152450

RSP152400

3204

RSP-20

3/4”

20

0,3…16

6,4

RSP2022050

RSP202450

RSP202400

4272

RSP-25

1”

25

0,3…16

10

RSP2522050

RSP252450

RSP252400

6319

RSP-32

11/4”

32

0,3…16

20

RSP3222050

RSP322450

RSP322400

12816

RSP-40

11/2”

40

0,3…16

25

RSP4022050

RSP402450

RSP402400

14685

RSP-50

2”

50

0,3…16

40

RSP5022050

RSP502450

RSP502400

19224



Клапаны RSP, корпус: латунь, мембрана: NBR, нормально открытое (НО) исполнение

Модель

Размер

DN, мм

PN, бар

Kv, м³/ч

Напряжение питания

Цена

220В/AC

24В/AC

24В/DC

RSP-15К

1/2”

13

0,3…16

3,8

RSPК1522050

RSPК152450

RSPК152400

5073

RSP-20К

3/4”

20

0,3…16

6,4

RSPК2022050

RSPК202450

RSPК202400

6052

RSP-25К

1”

25

0,3…16

10

RSPК2522050

RSPК252450

RSPК252400

7654

RSP-32К

11/4”

32

0,3…16

20

RSPК3222050

RSPК322450

RSPК322400

13439

RSP-40К

11/2”

40

0,3…16

25

RSPК4022050

RSPК402450

RSPК402400

15219

RSP-50К

2”

50

0,3…16

40

RSPК5022050

RSPК502450

RSPК502400

20025
