Трехходовые шаровые краны из ПВХ Georg Fischer (Швейцария) с сервоприводом Jexme (Тайвань)

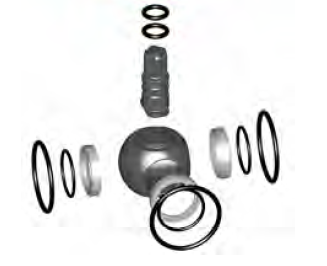

Комплектующие для сборки изделия:  трехходовой полнопроходной разборный c разъемными муфтами шаровой кран из PVC производство GF (Швейцария) и неполнооборотный электрический привод производство JEXME (Тайвань). Электропривод монтируется на шаровой кран с использованием соединительного модуля, который рекомендован производителем шаровых кранов GF (Швейцария)

Трехходовые шаровые краны из ПВХ Georg Fischer (Швейцария) с сервоприводом Jexme (Тайвань) Трехходовые шаровые краны из ПВХ Georg Fischer (Швейцария) с сервоприводом Jexme (Тайвань)
Трехходовые шаровые краны из ПВХ Georg Fischer (Швейцария) с сервоприводом Jexme (Тайвань) Трехходовые шаровые краны из ПВХ Georg Fischer (Швейцария) с сервоприводом Jexme (Тайвань)

Внимание!

Данные шаровые краны можно укомплектовать электроприводами:

J+J (Испания)   посмотреть

AVA (Китай)     посмотреть

И пневмоприводами:

RFS (Китай) посмотреть

Просмотр в 3D

Характеристики шаровых кранов:

Диаметр условный (DN): 10,15,20,25,32,40,50 мм
Присоединение к трубопроводу:

муфта разъемная с раструбами
под склейку d 16 – 63
муфта разъемная с внутренней
резьбой  G 3/8˝ - 2˝ (по запросу)

Материал корпуса и шара:

PVC-U/НПВХ (непластифицированный поливинилхлорид)

PVC-С/ХПВХ (хлорированный поливинилхлорид) по запросу

Уплотнение шара: PTFE (тефлон)
Уплотнение муфт, корпуса и штока:  EPDM, FPM
Давление рабочей среды: от 0 до 10 бар
Температура рабочей среды:

PVC-U от 0 до +60С

PVC-С от 0 до +80С

Особенности:

  • полная герметичность и низкий крутящий момент благодаря высокоточной обработке каждой детали крана
  • противовыбросовый шток крана с двойным уплотнением
  • разборный корпус, возможно производить замену изношенных частей, таблица для заказа ремкомплектов внизу этой страницы
  • монтажные резьбовые вставки из нержавеющей стали для дополнительной фиксации крана

Применение: различные нейтральные и агрессивные рабочие среды, к которым устойчивы материалы, из которых изготовлен шаровой кран  (подобрать по таблице химической устойчивости)

Характеристики электроприводов:

Возможное  электропитание:  220/AC, 24/AC/DC и 24/DC

Класс защиты электроприводов - IP67, полная защита от пыли, кратковременное погружение в воду на глубину до 1 м

Наличие дополнительных концевых выключателей для обратной связи

Корпус из алюминиевого сплава и крышка из поликарбоната, которые обеспечивают надежную защиту от ударов и воздействия окружающей среды

Наличие ручного дублера у электроприводов, для открытия или закрытия крана при отсутствии электричества

Материал шестерней редуктора и ручного дублера – сталь



Полное техническое описание PDF

Трехходовые шаровые краны из ПВХ поставляются двух типов. Первый и более часто используемый тип это трехходовой кран с проточкой в шаре в виде латинской буквы «L», поэтому имеют название «трехходовые краны L-порт».

Этот тип имеет только один вариант сборки с электроприводом:







Второй тип это трехходовой кран с вырезом в шаре в виде буквы «Т», поэтому имеют название «трехходовые краны Т-порт».

Этот тип имеет четыре варианта сборки с электроприводом:






Таблица для заказа кранов L-порт, под склейку, уплотнения EPDM

d, мм

(должен соответствовать внешнему диаметру вашего трубопровода из ПВХ)

Ду, мм

(должен соответствовать внутреннему диаметру вашего трубопровода из ПВХ)

Время переключения, сек.

Электропитание

привода

Код для заказа

Цена с НДС, руб.

16

10

1

220/AC

32LPVCER1622001

32870

4

220/AC

32LPVCER1622004

36385

12

220/AC

32LPVCER1622012

29355

12

24/AC/DC

32LPVCER1624U12

31825

12

24/DC

32LPVCER1624D12

31920

20

15

1

220/AC

32LPVCER2022001

34865

4

220/AC

32LPVCER2022004

37050

12

220/AC

32LPVCER2022012

30020

12

24/AC/DC

32LPVCER2024U12

32490

12

24/DC

32LPVCER2024D12

32585

25

20

1

220/AC

32LPVCER2522001

34390

4

220/AC

32LPVCER2522004

37905

12

220/AC

32LPVCER2522012

30875

12

24/AC/DC

32LPVCER2524U12

33345

12

24/DC

32LPVCER2524D12

33440

32

25

1

220/AC

32LPVCER3222001

36005

4

220/AC

32LPVCER3222004

39520

12

220/AC

32LPVCER3222012

32490

12

24/AC/DC

32LPVCER3224U12

34865

12

24/DC

32LPVCER3224D12

34960

40

32

1

220/AC

32LPVCER4022001

36480

4

220/AC

32LPVCER4022004

39995

12

220/AC

32LPVCER4022012

34675

12

24/AC/DC

32LPVCER4024U12

35340

12

24/DC

32LPVCER4024D12

35435

50

40

4

220/AC

32LPVCER5022004

41705

12

220/AC

32LPVCER5022012

34675

12

24/AC/DC

32LPVCER5024U12

37145

12

24/DC

32LPVCER5024D12

37240

63

50

4

220/AC

32LPVCER6322004

45125

12

220/AC

32LPVCER6322012

38000

12

24/AC/DC

32LPVCER6324U12

40470

12

24/DC

32LPVCER6324D12

40565

Таблица для заказа кранов L-порт, под склейку, уплотнения FPM

d, мм

(должен соответствовать внешнему диаметру вашего трубопровода из ПВХ)

Ду, мм

(должен соответствовать внутреннему диаметру вашего трубопровода из ПВХ)

Время переключения, сек.

Электропитание

привода

Код для заказа

Цена с НДС, руб.

16

10

1

220/AC

32LPVCFR1622001

33535

4

220/AC

32LPVCFR1622004

37050

12

220/AC

32LPVCFR1622012

30020

12

24/AC/DC

32LPVCFR1624U12

32490

12

24/DC

32LPVCFR1624D12

32585

20

15

1

220/AC

32LPVCFR2022001

35245

4

220/AC

32LPVCFR2022004

37430

12

220/AC

32LPVCFR2022012

30400

12

24/AC/DC

32LPVCFR2024U12

32870

12

24/DC

32LPVCFR2024D12

32965

25

20

1

220/AC

32LPVCFR2522001

34865

4

220/AC

32LPVCFR2522004

38380

12

220/AC

32LPVCFR2522012

31350

12

24/AC/DC

32LPVCFR2524U12

33820

12

24/DC

32LPVCFR2524D12

33915

32

25

1

220/AC

32LPVCFR3222001

36575

4

220/AC

32LPVCFR3222004

40375

12

220/AC

32LPVCFR3222012

33060

12

24/AC/DC

32LPVCFR3224U12

35435

12

24/DC

32LPVCFR3224D12

35530

40

32

1

220/AC

32LPVCFR4022001

37240

4

220/AC

32LPVCFR4022004

40755

12

220/AC

32LPVCFR4022012

33725

12

24/AC/DC

32LPVCFR4024U12

36100

12

24/DC

32LPVCFR4024D12

36195

50

40

4

220/AC

32LPVCFR5022004

42560

12

220/AC

32LPVCFR5022012

35530

12

24/AC/DC

32LPVCFR5024U12

38000

12

24/DC

32LPVCFR5024D12

38095

63

50

4

220/AC

32LPVCFR6322004

46265

12

220/AC

32LPVCFR6322012

39140

12

24/AC/DC

32LPVCFR6324U12

41610

12

24/DC

32LPVCFR6324D12

41705

Таблица для заказа кранов T-порт, под склейку, уплотнения EPDM

d, мм

(должен соответствовать внешнему диаметру вашего трубопровода из ПВХ)

Ду, мм

(должен соответствовать внутреннему диаметру вашего трубопровода из ПВХ)

Время переключения, сек.

Электропитание

привода

Код для заказа

Цена с НДС, руб.

16

10

1

220/AC

32TPVCER1622001

32870

4

220/AC

32TPVCER1622004

36385

12

220/AC

32TPVCER1622012

29355

12

24/AC/DC

32TPVCER1624U12

31825

12

24/DC

32TPVCER1624D12

31920

20

15

1

220/AC

32TPVCER2022001

33155

4

220/AC

32TPVCER2022004

36670

12

220/AC

32TPVCER2022012

29640

12

24/AC/DC

32TPVCER2024U12

32015

12

24/DC

32TPVCER2024D12

32110

25

20

1

220/AC

32TPVCER2522001

34390

4

220/AC

32TPVCER2522004

37905

12

220/AC

32TPVCER2522012

30875

12

24/AC/DC

32TPVCER2524U12

33345

12

24/DC

32TPVCER2524D12

33440

32

25

1

220/AC

32TPVCER3222001

36385

4

220/AC

32TPVCER3222004

39900

12

220/AC

32TPVCER3222012

32870

12

24/AC/DC

32TPVCER3224U12

35340

12

24/DC

32TPVCER3224D12

35435

40

32

1

220/AC

32TPVCER4022001

38285

4

220/AC

32TPVCER4022004

41800

12

220/AC

32TPVCER4022012

34770

12

24/AC/DC

32TPVCER4024U12

37145

12

24/DC

32TPVCER4024D12

37240

50

40

4

220/AC

32TPVCER5022004

42465

12

220/AC

32TPVCER5022012

35435

12

24/AC/DC

32TPVCER5024U12

37810

12

24/DC

32TPVCER5024D12

37905

63

50

4

220/AC

32TPVCER6322004

44460

12

220/AC

32TPVCER6322012

37430

12

24/AC/DC

32TPVCER6324U12

39805

12

24/DC

32TPVCER6324D12

39900

Таблица для заказа кранов T-порт, под склейку, уплотнения FPM

d, мм

(должен соответствовать внешнему диаметру вашего трубопровода из ПВХ)

Ду, мм

(должен соответствовать внутреннему диаметру вашего трубопровода из ПВХ)

Время переключения, сек.

Электропитание

привода

Код для заказа

Цена с НДС, руб.

16

10

1

220/AC

32TPVCFR1622001

33155

4

220/AC

32TPVCFR1622004

36670

12

220/AC

32TPVCFR1622012

29640

12

24/AC/DC

32TPVCFR1624U12

32110

12

24/DC

32TPVCFR1624D12

32205

20

15

1

220/AC

32TPVCFR2022001

33440

4

220/AC

32TPVCFR2022004

36955

12

220/AC

32TPVCFR2022012

29925

12

24/AC/DC

32TPVCFR2024U12

32300

12

24/DC

32TPVCFR2024D12

32395

25

20

1

220/AC

32TPVCFR2522001

34770

4

220/AC

32TPVCFR2522004

38285

12

220/AC

32TPVCFR2522012

31255

12

24/AC/DC

32TPVCFR2524U12

33725

12

24/DC

32TPVCFR2524D12

33820

32

25

1

220/AC

32TPVCFR3222001

37050

4

220/AC

32TPVCFR3222004

40565

12

220/AC

32TPVCFR3222012

33535

12

24/AC/DC

32TPVCFR3224U12

36005

12

24/DC

32TPVCFR3224D12

36100

40

32

1

220/AC

32TPVCFR4022001

38950

4

220/AC

32TPVCFR4022004

42465

12

220/AC

32TPVCFR4022012

35435

12

24/AC/DC

32TPVCFR4024U12

37810

12

24/DC

32TPVCFR4024D12

37905

50

40

4

220/AC

32TPVCFR5022004

43320

12

220/AC

32TPVCFR5022012

36290

12

24/AC/DC

32TPVCFR5024U12

38665

12

24/DC

32TPVCFR5024D12

38760

63

50

4

220/AC

32TPVCFR6322004

45885

12

220/AC

32TPVCFR6322012

38665

12

24/AC/DC

32TPVCFR6324U12

41040

12

24/DC

32TPVCFR6324D12

41135

Диаграмма зависимости рабочего давления от температуры рабочей среды:


Габаритные размеры:

Габаритные размеры (мм) и масса (кг)

d

Ду

Н1

Н2

Н3

Н

W

L1

L

L2

Вес

16

10

28

47

149

224

120

109

127

25

2,2

20

15

28

47

149

224

120

112

127

25

2,2

25

20

32

56

149

237

120

131

127

25

2,2

32

25

36

67

149

252

120

151

127

25

2,3

40

32

45

73

149

267

120

181

127

45

2,9

50

40

51

80

149

280

120

205

127

45

3,4

63

50

65

97

149

311

120

261

127

45

4,7


Электрическая схема подключения для приводов 220/AC

Электрическая схема управления для электропривода  с напряжением питания 220В переменного тока с частотой 50 Гц с двумя концевыми микропереключателями (LS1, LS2), отключающими электродвигатель в крайних положениях рабочего органа и двумя дополнительными микропереключателями (LS3, LS4), отвечающими за обратную связь при достижении крайних положений.

Клеммы:

1: плюсовой провод
3: команда «Открыть»
4: команда «Закрыть»
5: сигнальная лампа «Открыто»
6: сигнальная лампа «Закрыто»
7: не используется
8: не используется
↓: защитный ноль («земля»)

«Сухие контакты»:

3-NC: нормально закрыт
3-NO: нормально открыт
3-COM: общий
4-NC: нормально закрыт
4-NO: нормально открыт
4-COM: общий

Условные обозначения:
LS3: дополнительный концевой микропереключатель «Открыто»
LS4: дополнительный концевой микропереключатель «Закрыто»
F1: предохранитель
H: обогреватель двигателя (опционально)
M: двигатель





Электрическая схема подключения для приводов 24/AC/DC

Электрическая схема управления для электропривода  с напряжением питания 24В переменного тока с частотой 50 Гц и постоянного тока с двумя концевыми микропереключателями (LS1, LS2), отключающими электродвигатель постоянного тока в крайних положениях рабочего органа и двумя дополнительными микропереключателями (LS3, LS4), отвечающими за обратную связь при достижении крайних положений.



Клеммы:

1: плюсовой провод
3: команда «Открыть»
4: команда «Закрыть»
5: сигнальная лампа «Открыто»
6: сигнальная лампа «Закрыто»
7: не используется
8: не используется
↓: защитный ноль («земля»)
«Сухие контакты»:

3-NC: нормально закрыт
3-NO: нормально открыт
3-COM: общий
4-NC: нормально закрыт
4-NO: нормально открыт
4-COM: общий

Условные обозначения:
LS3: дополнительный концевой микропереключатель «Открыто»
LS4: дополнительный концевой микропереключатель «Закрыто»
F1: предохранитель
H: обогреватель двигателя (опционально)
M: двигатель


Электрическая схема подключения для приводов 24/DC

Электрическая схема управления для электропривода  с напряжением питания 24В постоянного тока с двумя концевыми микропереключателями (LS1, LS2), отключающими электродвигатель постоянного тока в крайних положениях рабочего органа и двумя дополнительными микропереключателями (LS3, LS4), отвечающими за обратную связь при достижении крайних положений.

Клеммы:

1: плюсовой провод
3: команда «Открыть»
4: команда «Закрыть»
5: сигнальная лампа «Открыто»
6: сигнальная лампа «Закрыто»
7: не используется
8: не используется
↓: защитный ноль («земля»)
«Сухие контакты»:

3-NC: нормально закрыт
3-NO: нормально открыт
3-COM: общий
4-NC: нормально закрыт
4-NO: нормально открыт
4-COM: общий

Условные обозначения:
LS3: дополнительный концевой микропереключатель «Открыто»
LS4: дополнительный концевой микропереключатель «Закрыто»
F1: предохранитель
H: обогреватель двигателя (опционально)
M: двигатель


Ремкомплекты

Шаровые краны из ПВХ производство Georg Fischer имеют полностью разборную конструкцию, поэтому возможна замена изношенных частей. Производителем предлагается стандартный набор запасных частей:

Ремкомплект состоит из: шара, штока, уплотнения шара, уплотнения муфт, уплотнения корпуса и уплотнения штока.

Таблица для заказа ремкомплектов для кранов L-порт с уплотнениями EPDM

Ду, мм

Код заказа

Цена

с НДС, руб.

10

SP32LPVCE10

3325

15

SP32LPVCE15

3800

20

SP32LPVCE20

4275

25

SP32LPVCE25

4750

32

SP32LPVCE32

5225

40

SP32LPVCE40

5700

50

SP32LPVCE50

6175

Таблица для заказа ремкомплектов для кранов L-порт с уплотнениями FPM

Ду, мм

Код заказа

Цена

с НДС, руб.

10

SP32LPVCF10

3800

15

SP32LPVCF15

4275

20

SP32LPVCF20

4750

25

SP32LPVCF25

5225

32

SP32LPVCF32

5700

40

SP32LPVCF40

6175

50

SP32LPVCF50

6650

Таблица для заказа ремкомплектов для кранов T-порт с уплотнениями EPDM

Ду, мм

Код заказа

Цена

с НДС, руб.

10

SP32TPVCE10

3515

15

SP32TPVCE15

3990

20

SP32TPVCE20

4465

25

SP32TPVCE25

4940

32

SP32TPVCE32

5415

40

SP32TPVCE40

5890

50

SP32TPVCE50

6365

Таблица для заказа ремкомплектов для кранов T-порт с уплотнениями FPM

Ду, мм

Код заказа

Цена

с НДС, руб.

10

SP32TPVCF10

4085

15

SP32TPVCF15

4560

20

SP32TPVCF20

5035

25

SP32TPVCF25

5510

32

SP32TPVCF32

5985

40

SP32TPVCF40

6460

50

SP32TPVCF50

6935
