Трехходовые шаровые краны из латуни Enolgas (Италия) с сервоприводом Jexme (Тайвань)

Комплектация: трехходовой полнопроходной шаровой кран из никелированной латуни производство Enolgas (Италия) и неполнооборотный электрический привод производство JEXME (Тайвань). Электропривод монтируется непосредственно на присоединительный фланец (стандарт ISO 5211) шарового крана без использования соединительного модуля, что обеспечивает компактные габаритные размеры и надежность соединения.

Внимание!

Данные шаровые краны можно укомплектовать электроприводами:

J+J (Испания)   посмотреть

И пневмоприводами:

RFS (Китай) посмотреть

Просмотр в 3D

Характеристики шаровых кранов:

Диаметр условный (DN): 15,20,25,32,40,50 мм
Присоединение к трубопроводу:

Резьба внутренняя G 1/2˝ - 2˝

Материал корпуса / шара: никелированная латунь CW617N / латунь CW614N
Уплотнение шара: PTFE (тефлон)
Давление рабочей среды:

Ду 15, 20, 25, 32 до 40 бар

Ду 40, 50  до 25 бар

Температура рабочей среды: от -20 до +130С

Особенности:

  • полная герметичность благодаря высокоточной обработке каждой детали крана
  • противовыбросовый шток крана с двойным уплотнением

Применение: различные нейтральные жидкости и газы

Характеристики электроприводов:

Возможное  электропитание:  220/AC, 24/AC/DC и 24/DC

Класс защиты электроприводов - IP67, полная защита от пыли, кратковременное погружение в воду на глубину до 1 м

Наличие дополнительных концевых выключателей для обратной связи

Корпус из алюминиевого сплава и крышка из поликарбоната, которые обеспечивают надежную защиту от ударов и воздействия окружающей среды

Наличие ручного дублера у электроприводов, для открытия или закрытия крана при отсутствии электричества

Материал шестерней редуктора и ручного дублера – сталь

Полное техническое описание

Трехходовые шаровые краны поставляются двух типов. Первый и более часто используемый тип это трехходовой кран с вырезом в шаре в виде латинской буквы «L», поэтому имеют название «трехходовые краны L-порт».

Этот тип имеет только один вариант сборки с электроприводом:







Второй тип это трехходовой кран с вырезом в шаре в виде буквы «Т», поэтому имеют название «трехходовые краны Т-порт».

Этот тип имеет четыре варианта сборки с электроприводом:






Таблица для заказа кранов L-порт

Резьба, дюйм

Ду, мм

Время переключения

Электропитание привода

Код для заказа

Цена с НДС, руб.

1/2"

15

1

220/AC

32LLT1522001

34200

4

220/AC

32LLT1522004

33300

12

220/AC

32LLT1522012

23400

12

24/AC/DC

32LLT1524U12

31500

12

24/DC

32LLT1524D12

30600

3/4"

20

4

220/AC

32LLT2022004

34650

12

220/AC

32LLT2022012

24750

12

24/AC/DC

32LLT2024U12

32850

12

24/DC

32LLT2024D12

31950

1"

25

4

220/AC

32LLT2522004

37800

12

220/AC

32LLT2522012

27900

12

24/AC/DC

32LLT2524U12

36000

12

24/DC

32LLT2524D12

35100

11/4"

32

12

220/AC

32LLT3222012

31500

12

24/AC/DC

32LLT3224U12

39150

12

24/DC

32LLT3224D12

38250

11/2"

40

12

220/AC

32LLT4022012

45900

16

24/AC/DC

32LLT4024U16

55800

16

24/DC

32LLT4024D16

54900

2"



50



12

220/AC

32LLT5022012

58050

16

24/AC/DC

32LLT5024U16

67950

16

24/DC

32LLT5024D16

67050


Таблица для заказа кранов T-порт

Резьба, дюйм

Ду, мм

Время переключения

Электропитание привода

Код для заказа

Цена с НДС, руб.

1/2"

15

1

220/AC

32TLT1522001

34200

4

220/AC

32TLT1522004

33300

12

220/AC

32TLT1522012

23400

12

24/AC/DC

32TLT1524U12

31500

12

24/DC

32TLT1524D12

30600

3/4"

20

4

220/AC

32TLT2022004

34650

12

220/AC

32TLT2022012

24750

12

24/AC/DC

32TLT2024U12

32850

12

24/DC

32TLT2024D12

31950

1"

25

4

220/AC

32TLT2522004

37800

12

220/AC

32TLT2522012

27900

12

24/AC/DC

32TLT2524U12

36000

12

24/DC

32TLT2524D12

35100

11/4"

32

12

220/AC

32TLT3222012

31500

12

24/AC/DC

32TLT3224U12

39150

12

24/DC

32TLT3224D12

38250

11/2"

40

12

220/AC

32TLT4022012

45900

16

24/AC/DC

32TLT4024U16

55800

16

24/DC

32TLT4024D16

54900

2"



50



12

220/AC

32TLT5022012

58050

16

24/AC/DC

32TLT5024U16

67950

16

24/DC

32TLT5024D16

67050

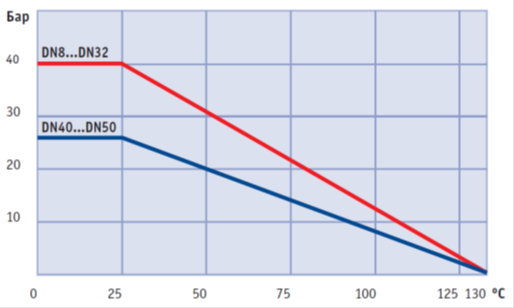

Диаграмма зависимости рабочего давления от температуры рабочей среды:


Габаритные размеры:

Габаритные размеры (мм) и вес (кг)

Ду

G"

Н1

Н2

Н

W

L

L1

L2

D1

N1

Вес

15

1/2

38

149

187

120

127

65

50

15

1x1/2" PF

2,2

20

 3/4

42

149

191

120

127

76

60

20

1x1/2" PF

2,5

25

  1

47

149

196

120

127

97

75

25

1x1/2" PF

3,0

32

11/4

62

149

211

120

127

118

96

32

1x1/2" PF

4,7

40

1/12

64

149

213

120

127

135

105

40

1x1/2" PF

5,0

50

   2

74

149

223

120

127

157

122

50

1x1/2" PF

6,3


Электрическая схема подключения для приводов 220/AC

Электрическая схема управления для электропривода  с напряжением питания 220В переменного тока с частотой 50 Гц с двумя концевыми микропереключателями (LS1, LS2), отключающими электродвигатель в крайних положениях рабочего органа и двумя дополнительными микропереключателями (LS3, LS4), отвечающими за обратную связь при достижении крайних положений.

Клеммы:

1: плюсовой провод
3: команда «Открыть»
4: команда «Закрыть»
5: сигнальная лампа «Открыто»
6: сигнальная лампа «Закрыто»
7: не используется
8: не используется
↓: защитный ноль («земля»)

«Сухие контакты»:

3-NC: нормально закрыт
3-NO: нормально открыт
3-COM: общий
4-NC: нормально закрыт
4-NO: нормально открыт
4-COM: общий

Условные обозначения:
LS3: дополнительный концевой микропереключатель «Открыто»
LS4: дополнительный концевой микропереключатель «Закрыто»
F1: предохранитель
H: обогреватель двигателя (опционально)
M: двигатель





Электрическая схема подключения для приводов 24/AC/DC

Электрическая схема управления для электропривода  с напряжением питания 24В переменного тока с частотой 50 Гц и постоянного тока с двумя концевыми микропереключателями (LS1, LS2), отключающими электродвигатель постоянного тока в крайних положениях рабочего органа и двумя дополнительными микропереключателями (LS3, LS4), отвечающими за обратную связь при достижении крайних положений.



Клеммы:

1: плюсовой провод
3: команда «Открыть»
4: команда «Закрыть»
5: сигнальная лампа «Открыто»
6: сигнальная лампа «Закрыто»
7: не используется
8: не используется
↓: защитный ноль («земля»)
«Сухие контакты»:

3-NC: нормально закрыт
3-NO: нормально открыт
3-COM: общий
4-NC: нормально закрыт
4-NO: нормально открыт
4-COM: общий

Условные обозначения:
LS3: дополнительный концевой микропереключатель «Открыто»
LS4: дополнительный концевой микропереключатель «Закрыто»
F1: предохранитель
H: обогреватель двигателя (опционально)
M: двигатель


Электрическая схема подключения для приводов 24/DC

Электрическая схема управления для электропривода  с напряжением питания 24В постоянного тока с двумя концевыми микропереключателями (LS1, LS2), отключающими электродвигатель постоянного тока в крайних положениях рабочего органа и двумя дополнительными микропереключателями (LS3, LS4), отвечающими за обратную связь при достижении крайних положений.

Клеммы:

1: плюсовой провод
3: команда «Открыть»
4: команда «Закрыть»
5: сигнальная лампа «Открыто»
6: сигнальная лампа «Закрыто»
7: не используется
8: не используется
↓: защитный ноль («земля»)
«Сухие контакты»:

3-NC: нормально закрыт
3-NO: нормально открыт
3-COM: общий
4-NC: нормально закрыт
4-NO: нормально открыт
4-COM: общий

Условные обозначения:
LS3: дополнительный концевой микропереключатель «Открыто»
LS4: дополнительный концевой микропереключатель «Закрыто»
F1: предохранитель
H: обогреватель двигателя (опционально)
M: двигатель
