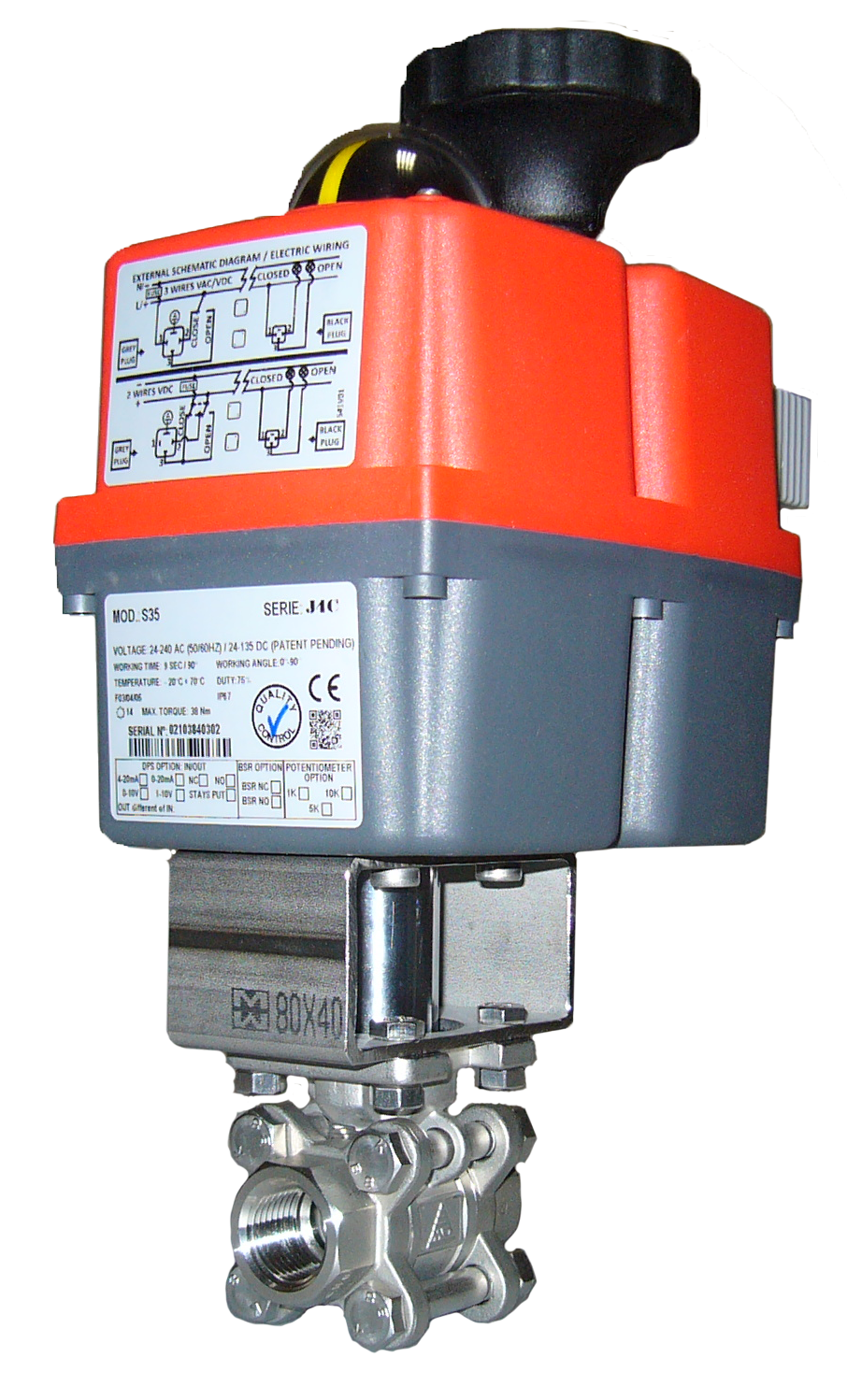

Регулирующие шаровые краны с электроприводом для жидкостей и пара

Осуществлять регулирование простым полнопроходным шаровым краном очень сложно. Плавного и точного регулирования потока практически невозможно добиться на полнопроходном кране из-за нелинейной функции увеличения расхода. Решением этой проблемы стало изготовление шаровых кранов с вырезом в шаре в виде латинской буквы V. Оптимальным размером угла выреза является 30º. По этому наша компания предлагает для более точного регулирования потока шаровой кран из нержавеющей стали с V-образным вырезом 30° в шаре с электроприводом оснащенным позиционером с управлящим сигналом  4...20 мА, 0...20 мА, 0...10 В, 1...10 В. Причём выбрать или изменить управляющий сигнал можно самостоятельно в настройках позиционера. По умолчанию позиционер поставляется с настройкой управляющего сигнала 4...20 мА.

Регулирующие шаровые краны с электроприводом для жидкостей и пара Регулирующие шаровые краны с электроприводом для жидкостей и пара
Регулирующие шаровые краны с электроприводом для жидкостей и пара Регулирующие шаровые краны с электроприводом для жидкостей и пара

Внимание!

Возможна комплектация с кранами из ПВХ

посмотреть

Просмотр в 3D

Характеристики шаровых кранов:

Производитель Modentic (Тайвань)
Диаметр условный (DN): 15,20,25,32,40,50 мм
Присоединение к трубопроводу:

Резьба внутренняя G1/2, G3/4, G1, G11/4, G11/2, G2

Сварное в стык

Материал корпуса и шара: нержавеющая сталь CF8M (1.4408, 316L)
Уплотнение шара: PTFE + нержавеющая сталь
Давление рабочей среды:

жидкости и газы до 63 бар, до 140 бар (по запросу)

пар насыщенный до 10 бар

Температура рабочей среды: от -20 до +180С

Особенности:

  • разборная конструкция из трёх частей
  • полная герметичность благодаря высокоточной обработке каждой детали крана
  • противовыбросовый шток крана с двойным уплотнением

Применение: регулирование расхода нейтральных и агрессивных жидкостей при высоком давлении до 63 бар, регулирование расхода пара до 10 бар.

Характеристики электроприводов:

Производитель J+J BCN Internacional (Испания, Барселона)

Позиционер с сигналом на выбор:

4...20 мА, минимум 150 шагов при повороте на 90°

0...10 В, минимум 98 шагов при повороте на 90°

0...20 мА, минимум 150 шагов при повороте на 90°

1...10 В, минимум 87 шагов при повороте на 90°

Электроприводы являются мультивольтажными, напряжение от источника питания определяется приводом автоматически.

Класс защиты электроприводов - IP67, полная защита от пыли, кратковременное погружение в воду на глубину до 1 м

Наличие дополнительных концевых выключателей для обратной связи

Наличие ручного дублера у электроприводов, для открытия или закрытия крана при отсутствии электричества

Благодаря встроенному электронному моментному выключателю, в случае превышения допустимого крутящего момента электродвигатель и редуктор защищён от повреждение.

Установлен автотерморегулятор против образования конденсата внутри электропривода

Полное техническое описание PDF

Таблица для заказа с ценами, краны для регулирования расхода жидкостей и газов при давлении до 63 бар.


Ду, мм

Время
открытия/закрытия

Электропитание
привода

Код для заказа

резьбовое соединение

Код для заказа

сварное соединение

в стык

Цена с НДС, руб.



15

10

24-240 AC/DC

22RST1524240R

22WRST1524240R

74860

20

10

24-240 AC/DC

22RST2024240R

22WRST2024240R

77900

25

10

24-240 AC/DC

22RST2524240R

22WRST2524240R

82650

32

10

24-240 AC/DC

22RST3224240R

22WRST3224240R

85025

40

14

24-240 AC/DC

22RST4024240R

22WRST4024240R

106875

50

14

24-240 AC/DC

22RST5024240R

22WRST5024240R

115900



Таблица для заказа с ценами, краны для регулирования расхода пара до 10 бар.


Ду, мм

Время
открытия/закрытия

Электропитание
привода

Код для заказа

резьбовое соединение

Код для заказа

сварное соединение

в стык

Цена с НДС, руб.

15

10

24-240 AC/DC

22SRST1524240R

22SWRST1524240R

81700

20

10

24-240 AC/DC

22SRST2024240R

22SWRST2024240R

85025

25

10

24-240 AC/DC

22SRST2524240R

22SWRST2524240R

89775

32

10

24-240 AC/DC

22SRST3224240R

22SWRST3224240R

92150

40

14

24-240 AC/DC

22SRST4024240R

22SWRST4024240R

114000

50

14

24-240 AC/DC

22SRST5024240R

22SWRST5024240R

118750



Габаритные размеры

Габаритные размеры (мм) и вес (кг)

Ду

G"

Н1

Н2

Н

W

L

L1

Вес

8

1/4

39

169

208

110

64

181

2,45

10

3/8

39

169

208

110

64

181

2,45

15

1/2

42

169

211

110

72

181

2,65

20

 3/4

48

169

217

110

80

181

2,75

25

  1

55

169

224

110

85

181

3,2

32

11/4

60

169

229

110

105

181

3,9

40

1/12

70

169

239

110

113

181

4,8

50

   2

85

196

281

110

132

181

6,3


Электрическая схема подключения



«А» – кабельный разъем питания электропривода

«В» – кабельный разъем для сигнала управления и обратной связи

«С» – кабельный разъем сигнала обратной связи с концевых выключателей



1 – нейтральный или отрицательный провод

2 – фаза или положительный провод

3 – не используется

4 – общий провод обратной связи

5 – сигнал «ЗАКРЫТО»

6 – сигнал «ОТКРЫТО»

7 – управляющий сигнал «+»

8 – сигнал обратной связи «+»

9 – общий контакт для управляющего сигнала и обратной связи
